Manual de Instrucciones
CVM-B100 - CVM-B150

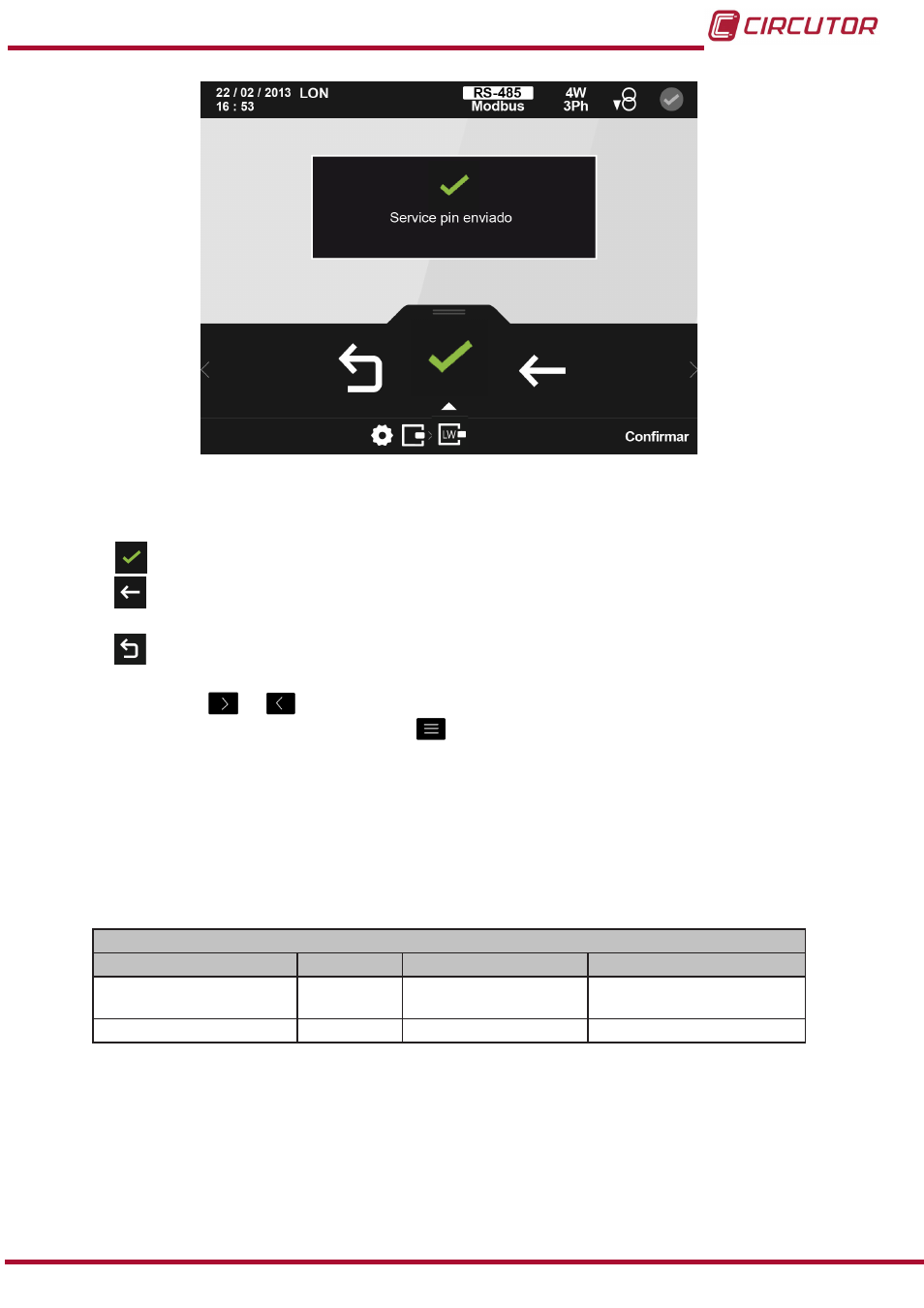

Figura 191: Mensaje de la pantalla principal de configuración del módulo LonWorks
En el área inferior aparecen también las siguientes opciones:
Confirmar, para borrar el mensaje y seguir navegando por el menú.
Volver, vuelve a la pantalla principal de configuración de los módulos de expansión,
.
Menú Principal, volver al menú principal,
Figura 25
.
Utilizar las teclas
y
para seleccionar las diferentes opciones.
Para confirmar la selección pulsar la tecla
.
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
7�6�4�- COMUNICACIONES MODBUS
Tabla 132:Mapa de memoria Modbus : Módulo de comunicaciones LonWorks
Configuración de los parámetros LonWorks
Variable de configuración
Dirección Margen válido de datos
Valor por defecto
Flag Service Pin
(1)
E678
0 - 1 ( Función 0x10)
1 (Función 0x04)
-
Neuron ID
(2)
E67A - E67C
Valor decimal
-
(
1)
Para esta variable están implementadas las funciones:
Función 0x04: lectura de registros.
Función 0x10: Escritura de múltiples registros.
(2)
Para esta variable esta implementada la
Función 0x04.
