CVM-B100 - CVM-B150
Manual de Instrucciones
4�- FUNCIONAMIENTO
4.1.- PRINCIPIO DE FUNCIONAMIENTO
El CVM-B es un analizador de redes en los cuatro cuadrantes ( consumo y generación).
0º
90º
180º
-90º
Capacitivo
Capacitivo Inductivo
Inductivo
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k

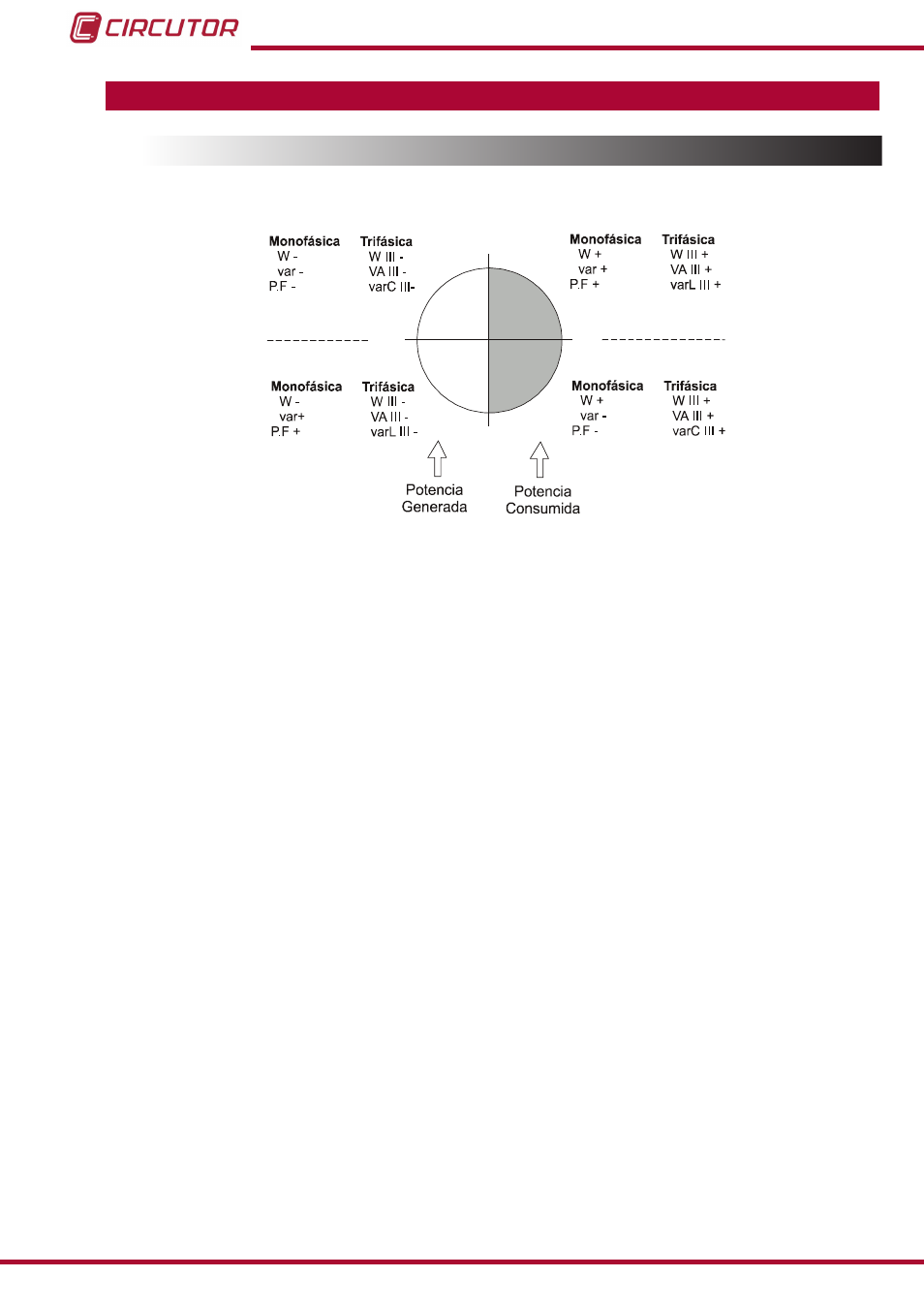

Figura 18: Cuatro cuadrantes de CVM-B�
Aparte de las funciones básicas de cualquier analizador, el CVM-B:
 Dispone, para cada variable instantánea, de una barra gráfica que nos muestra el valor
instantáneo actual, los valores máximos y mínimos y las zonas de pre alarma y alarma que
hemos programado.
 Tiene tres modos de visualización, para poder visualizar 1, 2 o 3 variables a la vez por dis-
play . La visualización de las variables en totalmente configurable.
 Incorpora de serie el protocolo de comunicación BACnet.
 Es 100% modular y ampliable con los diferentes módulos de expansión que se pueden
incorporar al equipo.
 Se puede actualizar fácilmente a través de la microSD incorporada en el equipo.
