211 Manual de Instrucciones
CVM-B100 - CVM-B150
B- Tapa protectora versión 2
El primer paso en la instalación, es retirar la tapa protectora del conector de expansión, que
se encuentra en la parte trasera del equipo. Para ello:
a�- Retirar los 2 clips de sujeción que aguantan la tapa protectora, mediante un destornillador
de punta plana, Figura 145 .
Tapa protectora

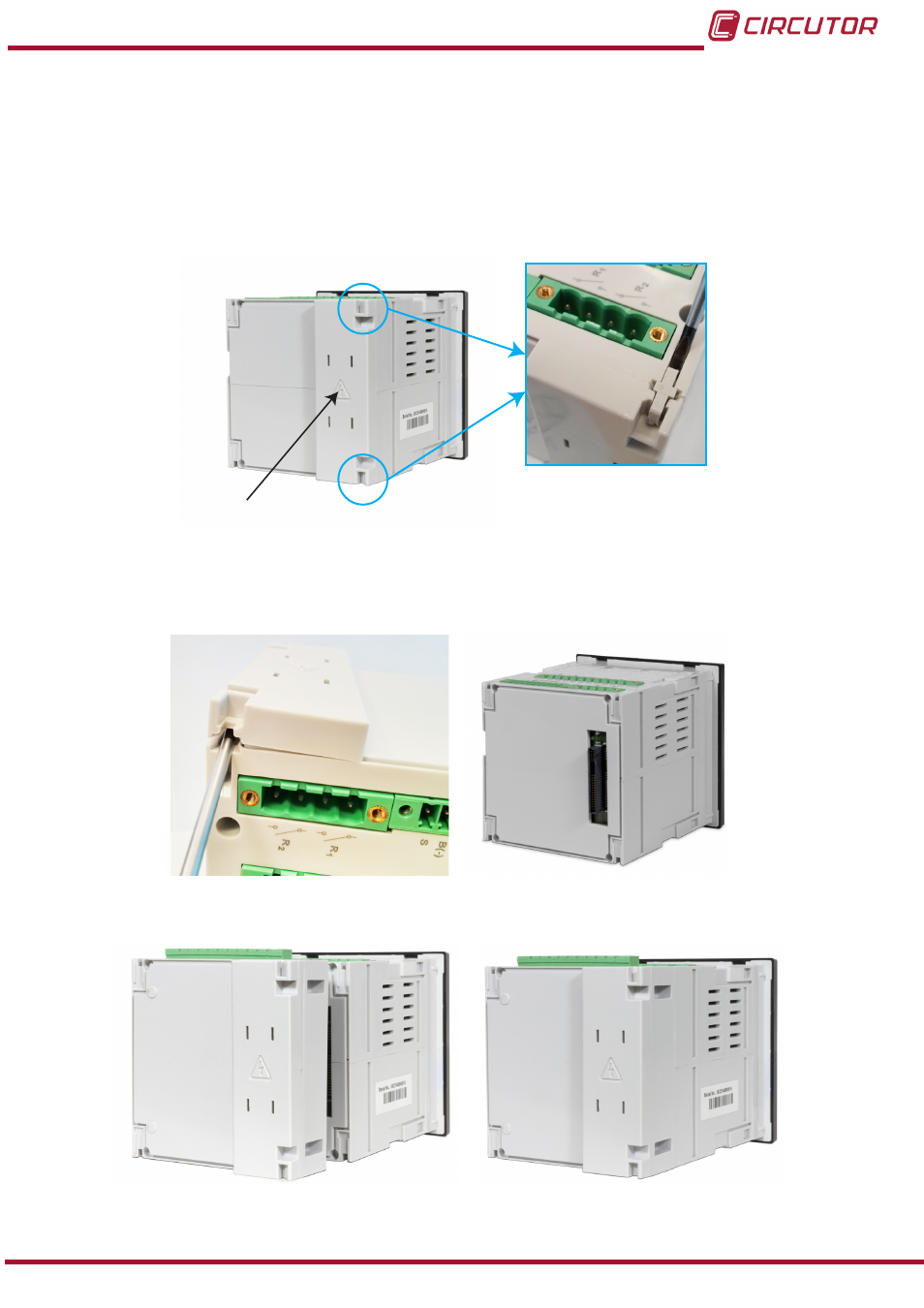

Figura 145: Retirar los 2 clips de sujeción�
b�-Retirar la tapa protectora, introduciendo el destornillador de punta plana en la ranura de
sujeción y haciendo palanca. ( Figura 146 )
Figura 146: Quitar la tapa protectora�
Conectar el módulo de expansión al equipo, Figura 147 ,
Figura 147: Conectar el módulo de expansión�
