247

Manual de Instrucciones

CVM-B100 - CVM-B150

En ella aparecen todos los módulos de expansión que el equipo tiene acoplados.

Si en el equipo hay más de un módulo del mismo tipo acoplado, en el icono aparece un
número para diferenciarlos

, el módulo con el número menor es el que tiene el número de

serie menor.

Utilizar las teclas

y

para moverse entre las diferentes opciones y seleccionar el icono

de las

Entradas/Salidas analógicas

.

Pulsar la tecla

para acceder a la pantalla principal de configuración del módulo de

Entradas/Salidas analógicas,

Figura 172�

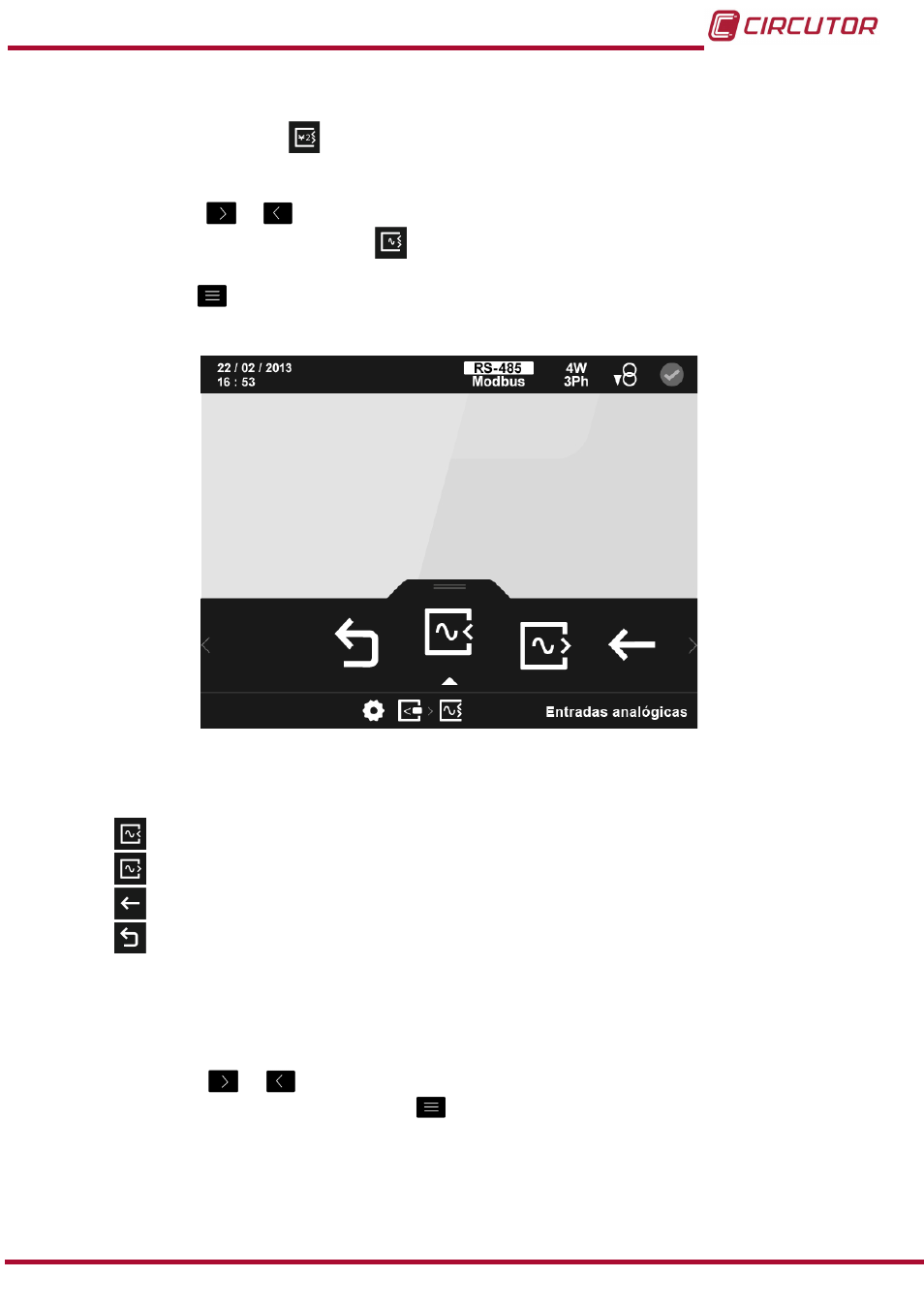

Figura 172: Pantalla principal de la configuración de las Entradas/Salidas analógicas.

En el área inferior aparecen las siguientes opciones:

Entradas Analógicas

(1)

, para seleccionar la configuración de las entradas analógicas.

Salidas Analógicas

(1)

, para seleccionar la configuración de las salida analógicas.

Volver, vuelve a la pantalla inicial del menú de módulos de expansión,

Figura 171

.

Menú Principal, volver al menú principal,

Figura 25

.

(1)

Si en el equipo hay más de un módulo del mismo tipo acoplado, en el icono aparece un

número para diferenciarlos, el módulo con el número menor es el que tiene el número de serie

menor.

Utilizar las teclas

y

para seleccionar las diferentes opciones.

Para confirmar la selección pulsar la tecla

.

Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia

automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
