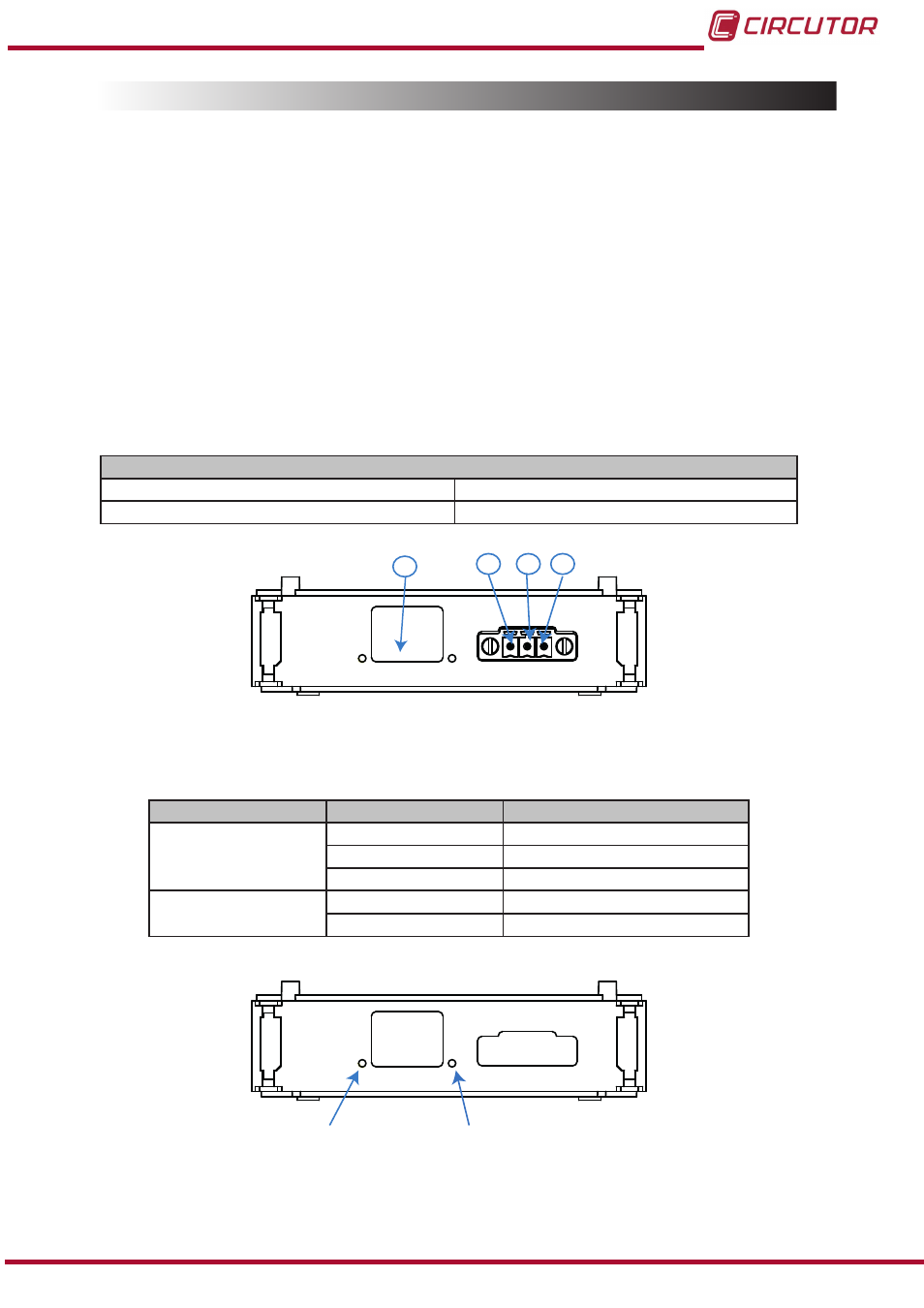

259 Manual de Instrucciones
CVM-B100 - CVM-B150
7.5.- MODULO DE COMUNICACIONES MODBUS TCP Bridge
El M-CVM-AB-Modbus TCP (Bridge) es un módulo de comunicaciones que permite conectar
los equipos CVM-B a una red Modbus/TCP y realizar las funciones de pasarela Ethernet a
Rs-485.
Modbus/TCP es un protocolo de comunicación diseñado para permitir a equipos industriales
comunicarse sobre redes Ethernet usando los protocolos TCP/IP.
Básicamente Modbus/TCP encapsula una trama Modbus dentro de una trama TCP,
permitiendo configurar y monotorizar un equipo a través de Internet.
El módulo de comunicaciones también dispone de un pasarela RS-485.
7�5�1�- BORNES DE CONEXIONADO
Tabla 125:Relación de bornes, Módulo de comunicaciones Modbus TCP (Bridge)�
Bornes del equipo
1: Ethernet 3: B(-), RS-485
2: A(+), RS-485 4: S, GND para RS-485
1 4 2 3
Figura 177: Bornes Módulo de comunicaciones Modbus TCP (Bridge)
7�5�2�- LEDs
Tabla 126: Relación de LEDs, Módulo de comunicaciones Modbus TCP (Bridge)�
LED Estado Función
LINK / ACT
Encendido Equipo conectado a la red
Apagado Equipo desconectado de la red
Parpadeo Actividad en el bus
SPEED
Encendido 100 BT
Apagado 10 BT
SPEED LINK/ACT
Figura 178: LEDs Modbus TCP (Bridge)�
