3 Contenido de la entrega
SMA Solar Technology AG
14
SI30M-44M-60H-80H-IA-es-30
Instrucciones de instalación
Opción de pedido “comunicación para RS485”

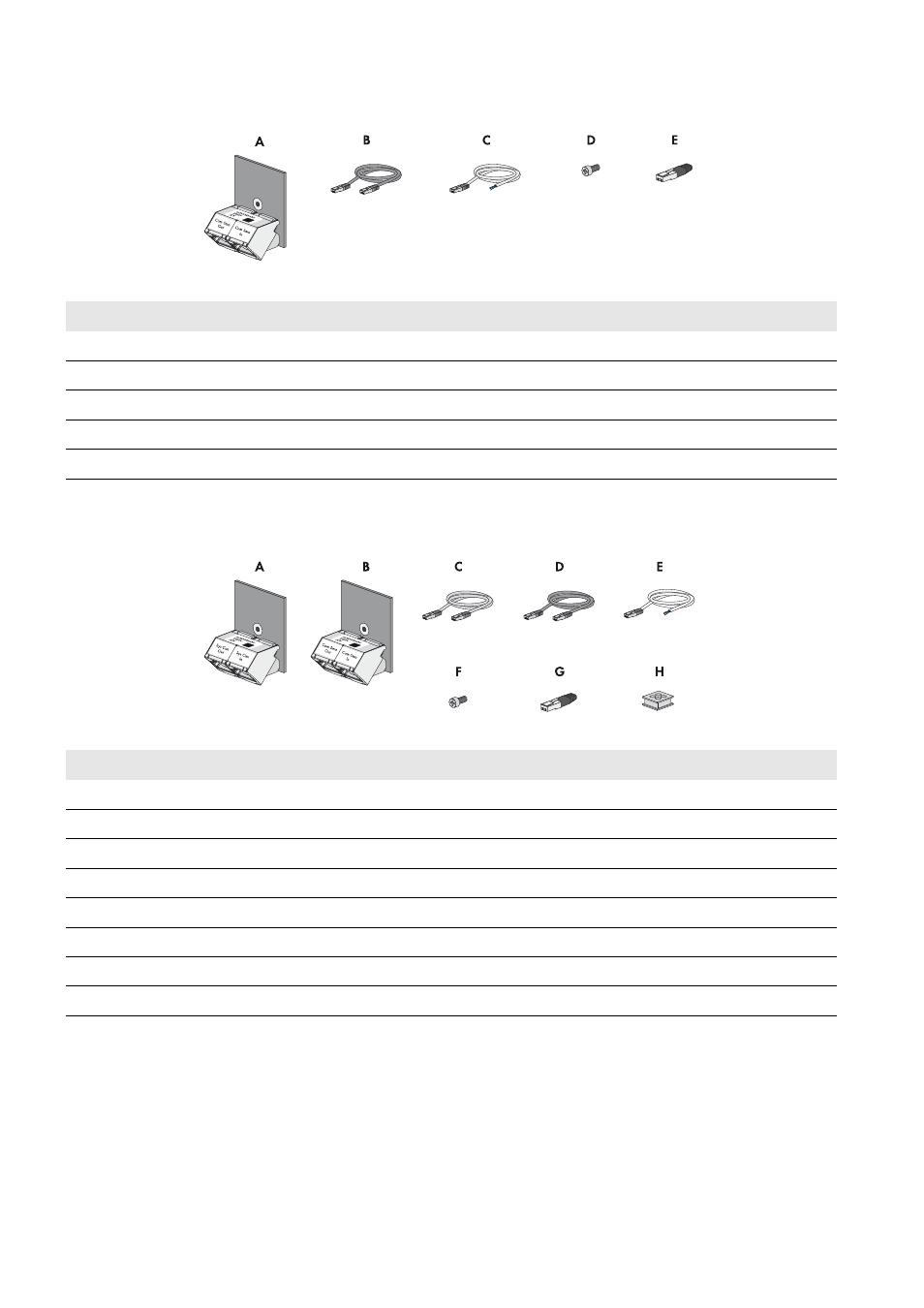

Imagen 2: Componentes de la opción de pedido “comunicación para RS485”
Opción de pedido “comunicación para sistema multiclúster”
Imagen 3: Componentes de la opción de pedido “comunicación para sistema multiclúster”
Posición
Cantidad
Denominación
A
1
SI-COMSMA.BGx, integrado de fábrica en el Sunny Island*
* En un sistema de clúster, la interfaz de comunicación solo está instalada en el maestro.
B
1
Cable de datos gris CAT5e, 5 m
C
1
Cable de datos blanco CAT5e con tres conductores abiertos
D
1
Tornillo insertado de fábrica en el Sunny Island
E
1
Terminador insertado de fábrica en SI-COMSMA.BGx
Posición
Cantidad
Denominación
A
1
SI-SYSCAN.BGx* , integrado de fábrica en el maestro
* Interfaz de comunicación CAN
B
1
SI-COMSMA.BGx** , integrado de fábrica en el maestro
** Interfaz de comunicación RS485
C
1
Cable de datos amarillo CAT5e, 5 m
D
1
Cable de datos gris CAT5e, 5 m
E
1
Cable de datos blanco CAT5e con tres conductores abiertos
F
2
Tornillo insertado de fábrica en el Sunny Island
G
2
Terminador insertado de fábrica en SI-SYSCAN.BGx y SI-COMSMA.BGx
H
1
Manguito protector para cuatro cables
