8 Puesta en marcha SMA Solar Technology AG
84 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
3. Ajuste el segundo nivel del deslastre de carga:
• Seleccione el parámetro 242.07 Lod2SocTm1Str y ajústelo al valor límite inferior del estado de carga.
• Seleccione el parámetro 242.08 Lod2SocTm1Stp y ajústelo al valor límite superior del estado de carga.
• Ajuste los parámetros 242.11 Lod2Tm1Str y 242.12 Lod2Tm2Str al mismo valor, por ejemplo a 000000.
De este modo desactivará el deslastre de carga dependiente de la hora del día.
• Compruebe que el parámetro del relé multifunción esté ajustado a AutoLod2Soc (consulte el capítulo 8.1.5
“Configuración de las funciones de los relés multifunción”, página 68).
8.3.4 Ajuste del deslastre de carga de un nivel en función de la hora del día
El deslastre de carga dependiente de la hora del día divide el día en dos intervalos (consulte el capítulo 9.3 “Ajuste de
funciones dependientes de la hora del día”, página 96). Ajuste para cada intervalo los valores límite del estado de
carga aplicables. De esta forma puede ajustar, por ejemplo, que en la medida de lo posible no se desconecte ningún
equipo consumidor de la red pública durante la noche.
Significado de los valores límite del estado de carga:
Si el estado de carga de la batería alcanza el valor límite inferior del estado de carga, el relé multifunción abre el
contactor de deslastre de carga conectado. El contactor de deslastre de carga desconecta los equipos consumidores
de la red pública. Si durante la recarga el estado de carga de la batería alcanza el valor límite superior del estado de
carga, el relé multifunción cierra el contactor de deslastre de carga conectado. El contactor de deslastre de carga
conecta los equipos consumidores a la red pública.
Requisito:
☐ En un clúster, el Sunny Remote Control debe estar conectado al maestro.
Procedimiento:
1. Cambie al modo de instalador en el Sunny Remote Control (consulte las instrucciones de funcionamiento del
inversor Sunny Island).
2. Seleccione el parámetro 242.05 Lod1Tm1Str y ajústelo a la hora de inicio del primer intervalo.
3. Seleccione el parámetro 242.06 Lod1Tm2Str y ajústelo a la hora de inicio del segundo intervalo.
Ejemplo: En la medida de lo posible el contactor de deslastre de carga no debe desconectar los equipos
consumidores de la red pública entre las 22.00 horas y las 6.00 horas.

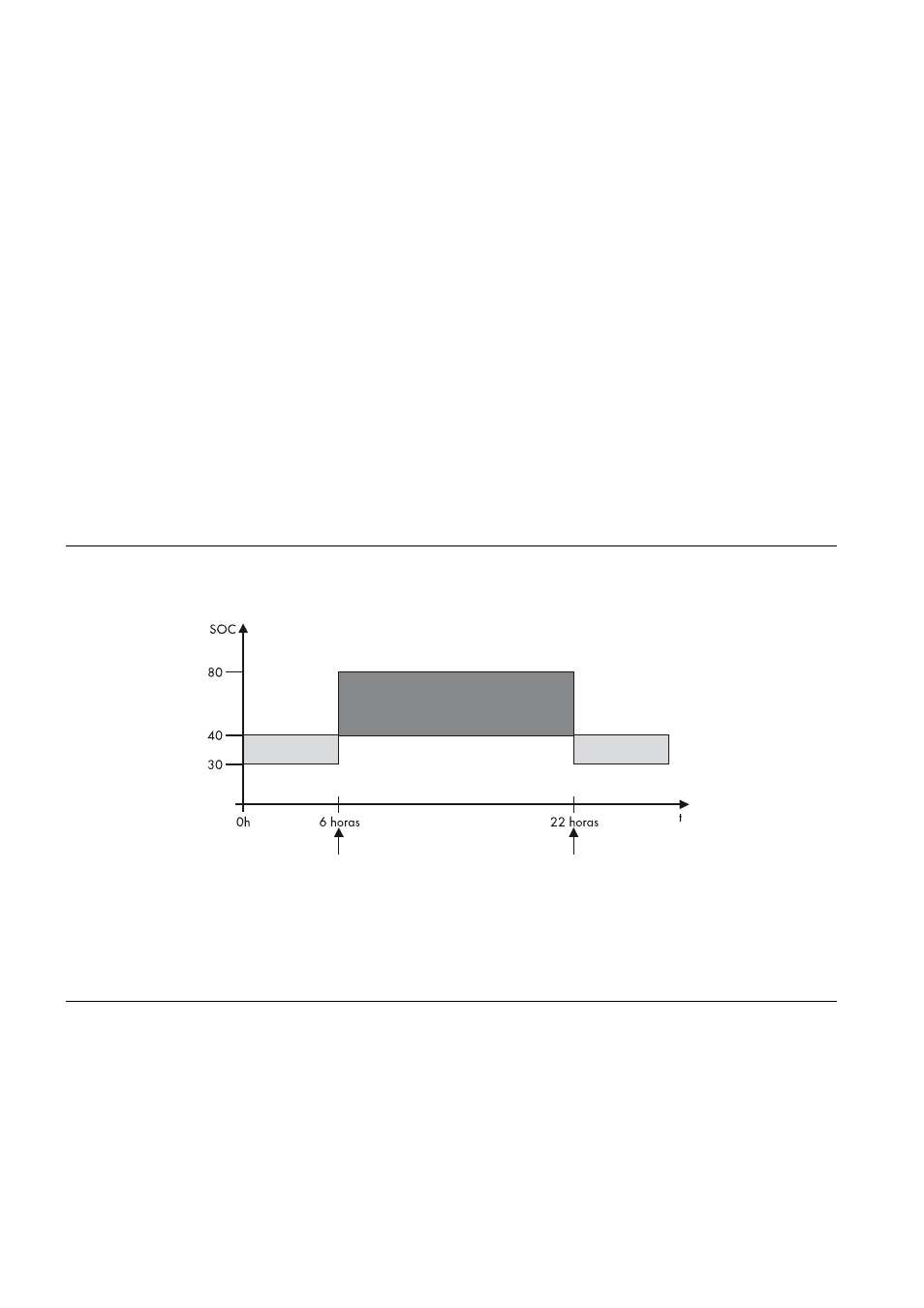

Imagen 24: Evolución de los valores límite del estado de carga para el control del contactor de deslastre de carga y las horas de inicio de los
intervalos
La hora de inicio del primer intervalo está ajustada a las 6.00 horas. En este intervalo, el valor límite inferior del estado
de carga está ajustado al 40% y el valor límite superior al 80%.
La hora de inicio del segundo intervalo está ajustada a las 22.00 horas. En este intervalo, el valor límite inferior del
estado de carga está ajustado al 30% y el valor límite superior al 40% del estado de carga.
