7 Conexión eléctrica SMA Solar Technology AG
48 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
Control de un sistema de ventilación para todas las baterías juntas
1. Asegúrese de que, en caso de mal funcionamiento del relé multifunción, la sala de baterías esté bien ventilada.
3. Vaya al capítulo 8.1.5, página 68 y anote el valor MccBatFan en la tabla de configuración.
7.4.16 Conexión de la bomba de electrolito de la batería
El Sunny Island controla la bomba de electrolito de la batería de la siguiente manera:
• El Sunny Island conecta la bomba de electrolito al menos una vez al día.
• El Sunny Island conecta la bomba de electrolito como máximo nueve veces al día.
• Una vez cargado el 10% de la capacidad nominal de la batería, el Sunny Island conecta la bomba de electrolito
durante 5 minutos.
Requisitos:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 10 “Datos técnicos”, página 97).
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
2. En un sistema multiclúster, repita el paso 1 en cada clúster.
3. Vaya al capítulo 8.1.5, página 68 y anote el valor AcdCir en la tabla de configuración.
2. $'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento
• Conecte el ventilador de la sala de baterías a un relé
multifunción de un Sunny Island del clúster principal (consulte
el capítulo 7.5.5 “Conexión de Relay 1 y Relay 2”,
página 56).
1. $'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento

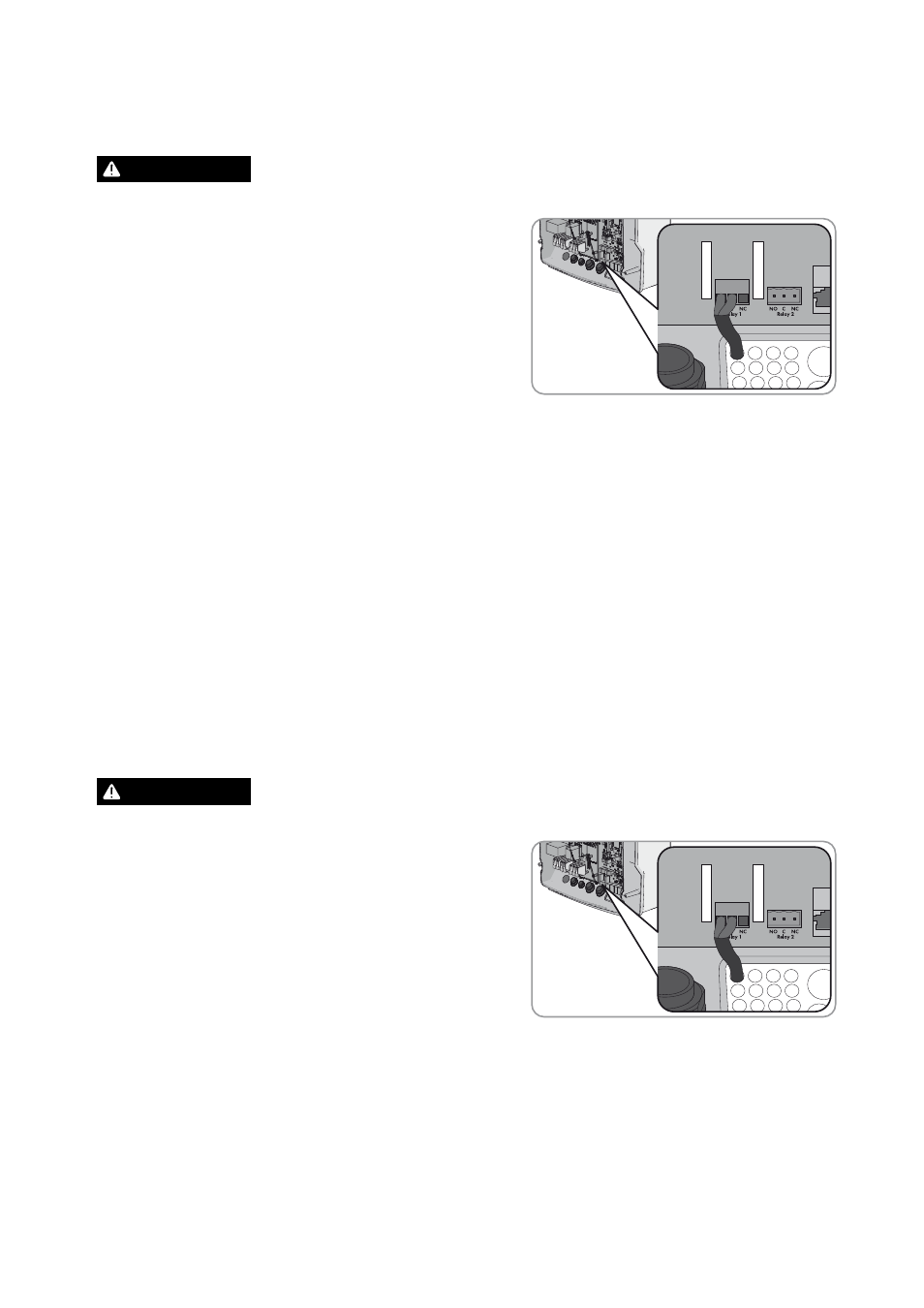

1. En el Sunny Island, conecte el cable de control de la
circulación de ácido a un relé multifunción (consulte el
capítulo 7.5.5 “Conexión de Relay 1 y Relay 2”,
página 56).
