8.2.6 Ajuste de la resistencia del cable de la batería
Para lograr una gestión avanzada de baterías optimizada, ajuste la resistencia del cable de la batería en el modo de
experto.

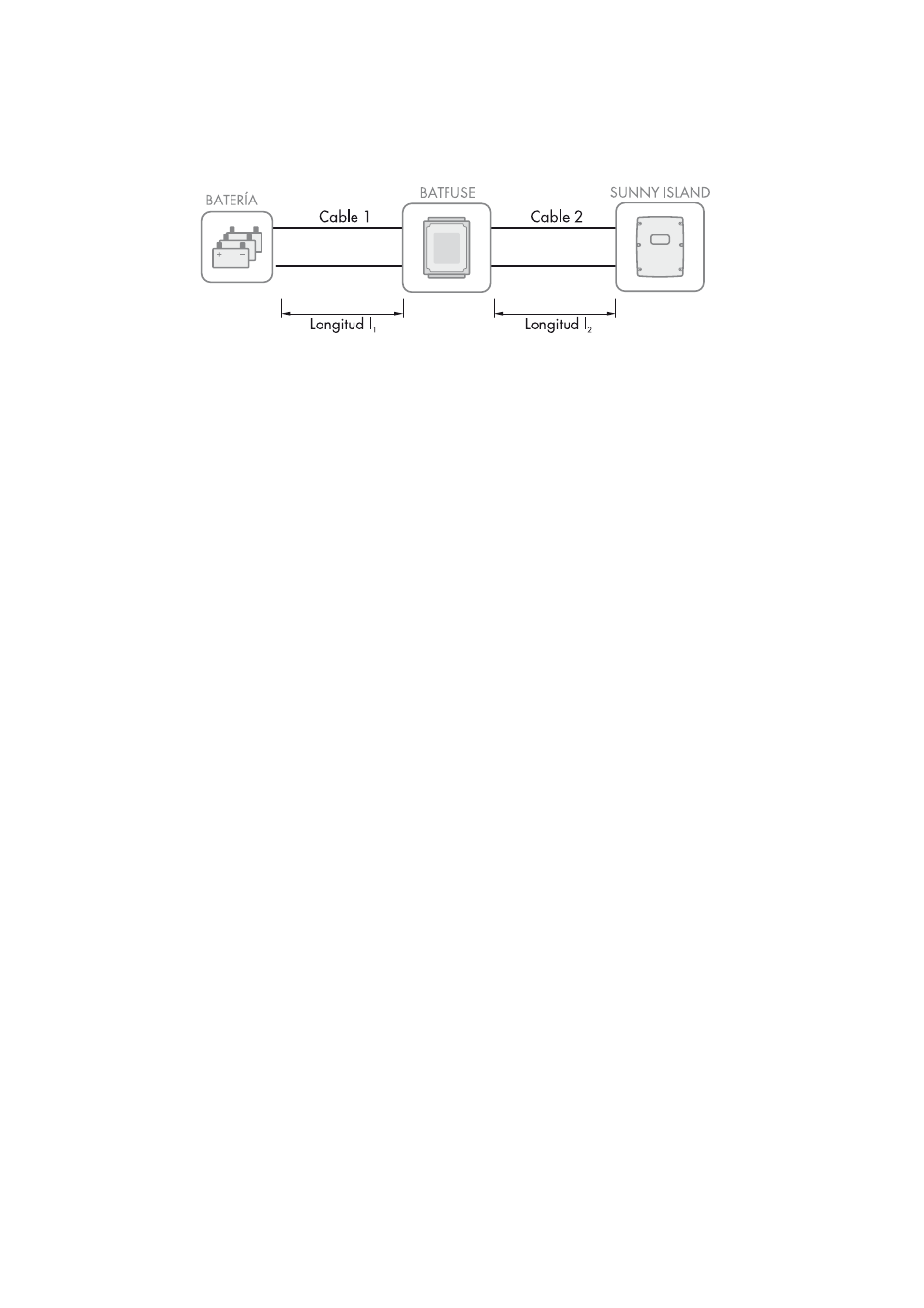

Imagen 23: Denominación de los cables
La resistencia del cable de la batería se compone de la resistencia del cable 1, del BatFuse y de la resistencia del cable 2
juntos.
Requisito:
☐ En un clúster, el Sunny Remote Control debe estar conectado al maestro.
Procedimiento:
1. Calcule la resistencia de cada cable. Utilice esta fórmula:
R
Cu
(l,A) = resistencia del cable
ρ = resistencia específica del cobre (ρ = 0,018
Ω mm²
⁄
m
)
l = longitud total del cable (cable de ida + cable de retorno = longitud de cable doble) en m
A = sección del conductor en mm²
2. Calcule la resistencia total de los cables de la batería. Utilice esta fórmula:
R
BatRes
= R
cable 1
+ R
BatFuse
+ R
cable 2
R
BatRes
= resistencia total de los cables de la batería
R
cable1
= resistencia calculada del cable 1
R
cable 2
= resistencia calculada del cable 2
R
BatFuse
= resistencia total del BatFuse = 2 m Ω
3. Cambie al modo de experto en el Sunny Remote Control (consulte las instrucciones de funcionamiento del inversor
Sunny Island).
4. Seleccione el parámetro 221.06 BatWirRes y ajústelo a la resistencia de los cables de la batería.
8.2.7 Ajuste del control del ventilador de la sala de baterías
1. Cambie al modo de instalador en el Sunny Remote Control (consulte las instrucciones de funcionamiento del
inversor Sunny Island).
