7 Conexión eléctrica
Instrucciones de instalación
SI30M-44M-60H-80H-IA-es-30
41
7.4.9 Conexión del amperímetro de la batería en el sistema aislado

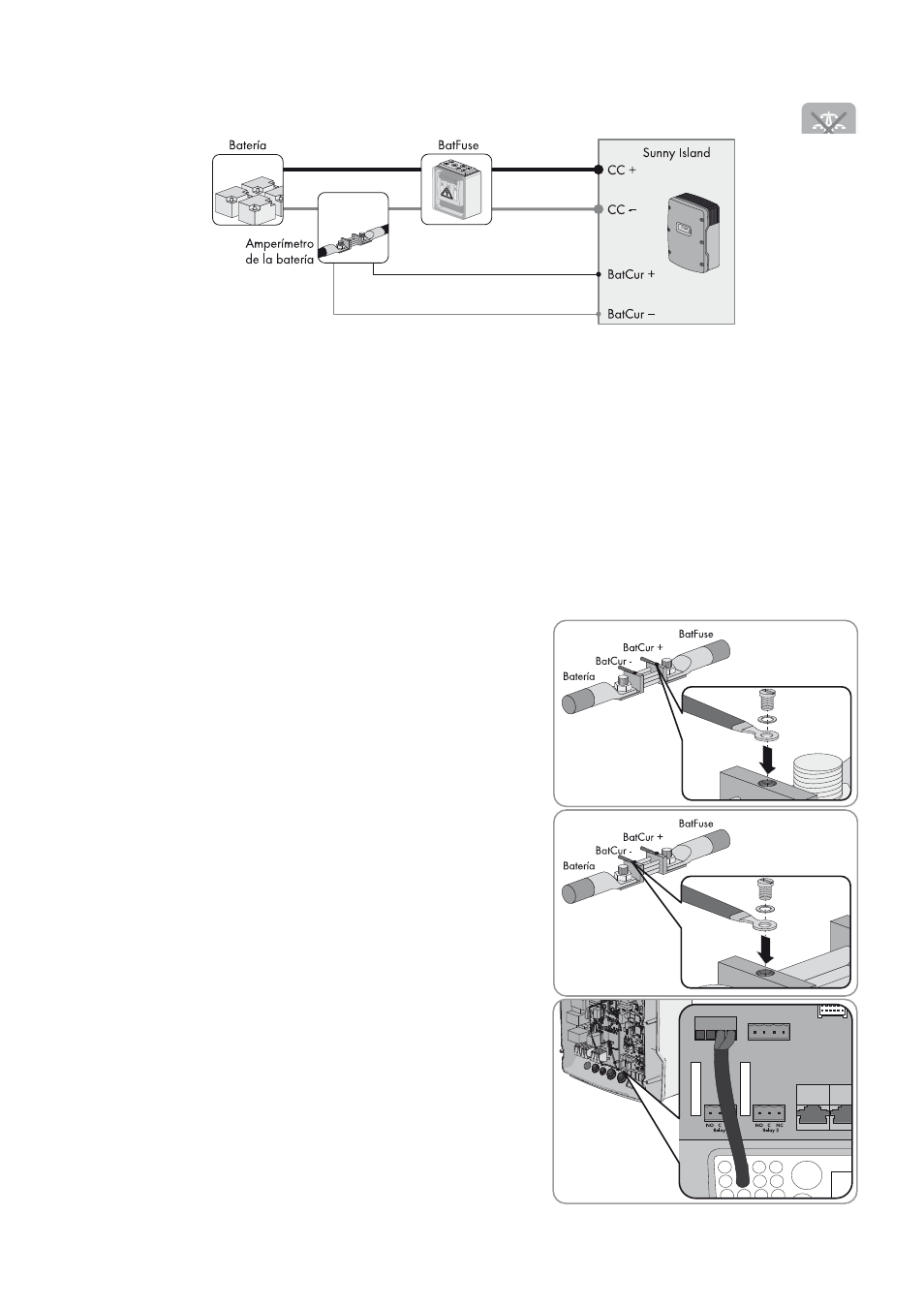

Imagen 14: Conexión del amperímetro de la batería al Sunny Island
Requisitos para el cableado:
☐ Conductor de cobre
☐ Longitud del cable: máximo 3 m
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
☐ Utilice un cable de medición para circuitos eléctricos intrínsecamente seguro. Intrínsecamente seguro significa aquí
que el cable está doblemente aislado y, en caso de cortocircuito, el conductor se funde, pero el aislamiento
permanece intacto. Además, este cable no es inflamable.
☐ Los conductores del cable de medición deben ser trenzados.
Procedimiento:
1. Instale el amperímetro de la batería en el cable de energía eléctrica de DC − entre la batería y el BatFuse.
2. Conecte el conductor de medición BatCur + al lado de la
conexión del BatFuse del amperímetro de la batería.
3. Conecte el conductor de medición BatCur − al lado de la
conexión de la batería en el amperímetro de la batería.
4. En el Sunny Island, conecte los conductores a los bornes
BatCur + y BatCur − . Asegúrese de que el cable esté
correctamente conectado (consulte el capítulo 7.5.6 “Conexión
