SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación SI30M-44M-60H-80H-IA-es-30 39

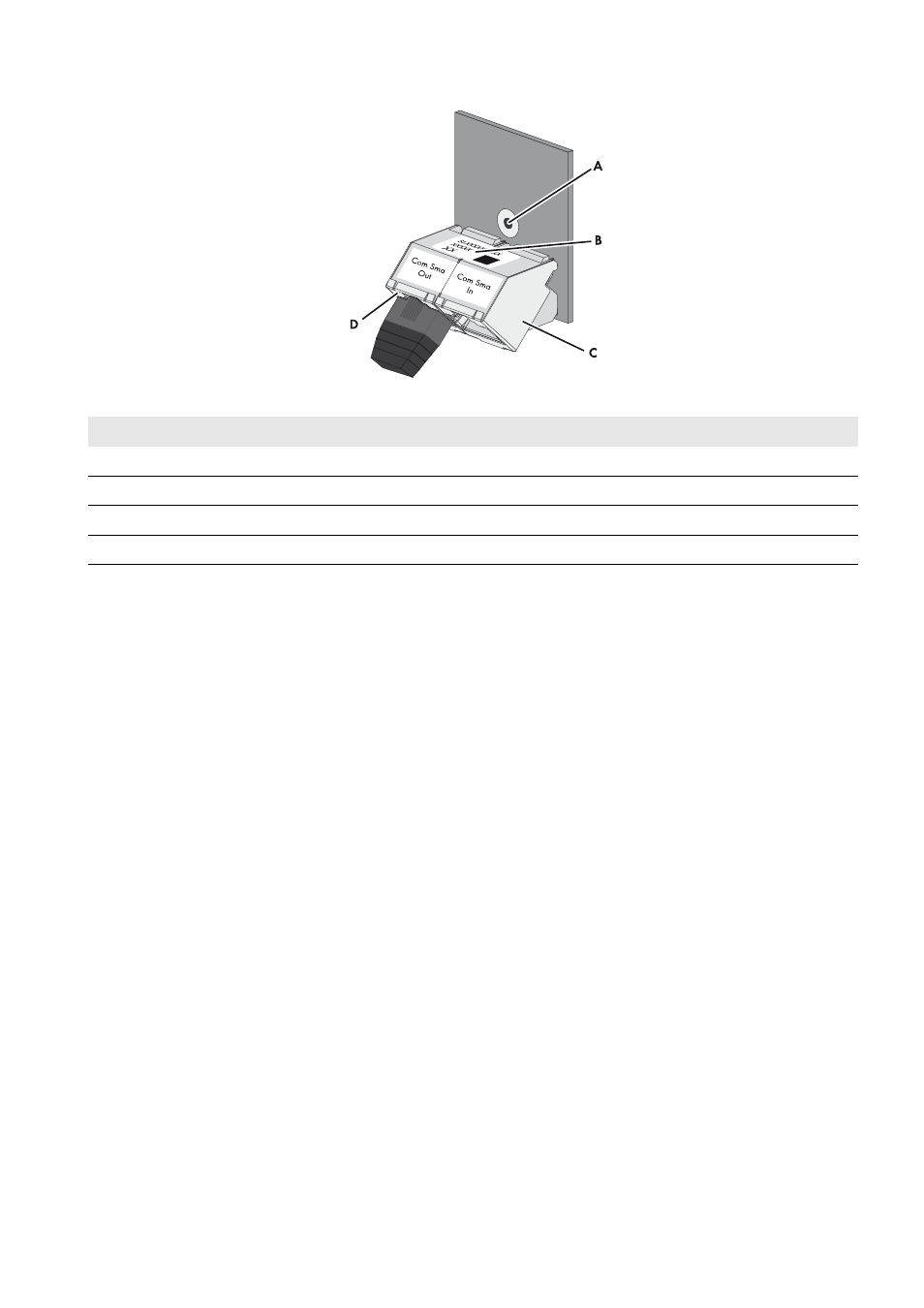

Imagen 13: Estructura de SI-COMSMA.BGx
Requisitos para el cableado:
☐ Clasificación: CAT5e
☐ Longitud máxima del cable: 1 200 m
Procedimiento:
1. Si no hay ninguna SI-COMSMA.BGx integrada en el Sunny Island, instale una (consulte las instrucciones de
montaje de SI-COMSMA-NR):
• En los sistemas sencillos, instale la SI-COMSMA.BGx en el Sunny Island.
• En los sistemas de clúster único, instale la SI-COMSMA.BGx en el maestro.
• En los sistemas multiclúster, instale la SI-COMSMA.BGx en todos los maestros.
2. Conecte el cable de datos blanco al equipo de comunicación con los conductores abiertos (consulte las
instrucciones de instalación del equipo de comunicación).
3. Inserte el cable de datos blanco en la hembrilla ComSmaIn del Sunny Island (consulte el capítulo 7.5.4 “Conexión
del cable de datos”, página 55).
4. En los sistemas de clúster único, inserte el cable de datos blanco en la hembrilla ComSmaIn del maestro (consulte
el capítulo 7.5.4 “Conexión del cable de datos”, página 55).
5. En los sistemas multiclúster, conecte entre sí los maestros:
• En el maestro del clúster principal, retire el terminador de la hembrilla ComSmaOut.
• En el maestro del clúster principal, inserte el cable de datos gris en la hembrilla ComSmaOut.
• En el maestro del clúster de extensión 1, inserte el cable de datos gris en la hembrilla ComSmaIn.
• Conecte entre sí los otros clústeres de extensión según lo descrito.
6. En la hembrilla ComSmaOut sin utilizar deje el terminador insertado. De esta manera, el bus de comunicación
estará terminado.
Posición Denominación
A Agujero de fijación
B Placa de características
C Hembrilla ComSmaIn
D Hembrilla ComSmaOut
