7 Conexión eléctrica SMA Solar Technology AG
32 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
Procedimiento:

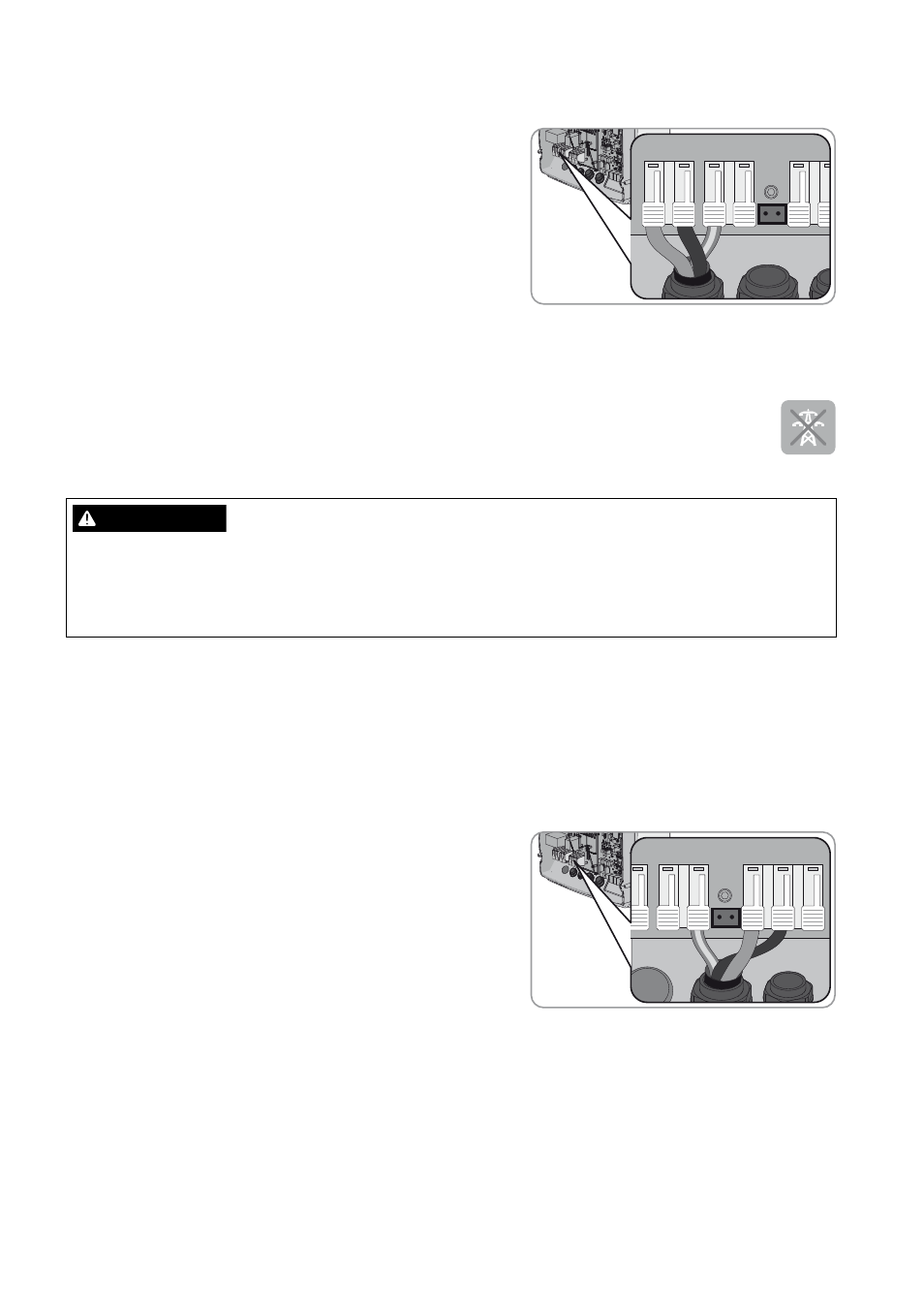

1. En el Sunny Island, conecte el cable al borne AC1 Loads/
SunnyBoys. Asegúrese de que el cable esté correctamente
conectado (consulte el capítulo 7.5.2 “Conexión de cables de
energía eléctrica de CA”, página 53).
2. Si la sección del conductor de protección es menor que 10 mm², asegúrese de conectar un conductor de protección
adicional al borne AC2 Loads/SunnyBoys PE (consulte el capítulo 7.5.3 “Conexión del conductor de
protección”, página 54).
7.4.5 Conexión del generador en el sistema aislado
En los sistemas sencillos y sistemas de clúster único, conecte un generador a la conexión AC2 del inversor
Sunny Island. En un sistema multiclúster, conecte el generador directamente a la Multicluster Box (consulte la
documentación de la Multicluster Box).
Requisitos:
☐ Por cada Sunny Island se debe instalar un cable propio desde el cuadro de distribución de CA o directamente
desde el generador.
☐ En los sistemas monofásicos de clúster único en paralelo se deben utilizar cables de la misma longitud y sección
desde cada Sunny Island hasta el cuadro de distribución de CA o directamente hasta el generador.
☐ En los sistemas trifásicos, L1 se debe conectar con el maestro, L2 con el esclavo 1 y L3 con el esclavo 2.
Procedimiento:
• En el Sunny Island, conecte el cable de energía eléctrica al borne
AC2 Gen/Grid. Para ello, conecte el conductor neutro al borne
N y asegúrese de que el cable esté correctamente conectado
(consulte el capítulo 7.5.2 “Conexión de cables de energía
eléctrica de CA”, página 53).
7.4.6 Colocación de tapones obturadores
• Cierre con tapones obturadores las aberturas en la carcasa del Sunny Island que no utilice. De este modo,
las aberturas en la carcasa cumplen con el tipo de protección IP54.
$'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a una conexión incorrecta del conductor neutro
Si conecta mal el conductor neutro, puede provocar el fallo de las funciones de protección del sistema. Esto puede
causar lesiones graves o la muerte.
• Conecte el conductor neutro al borne AC2 Gen/Grid N.
