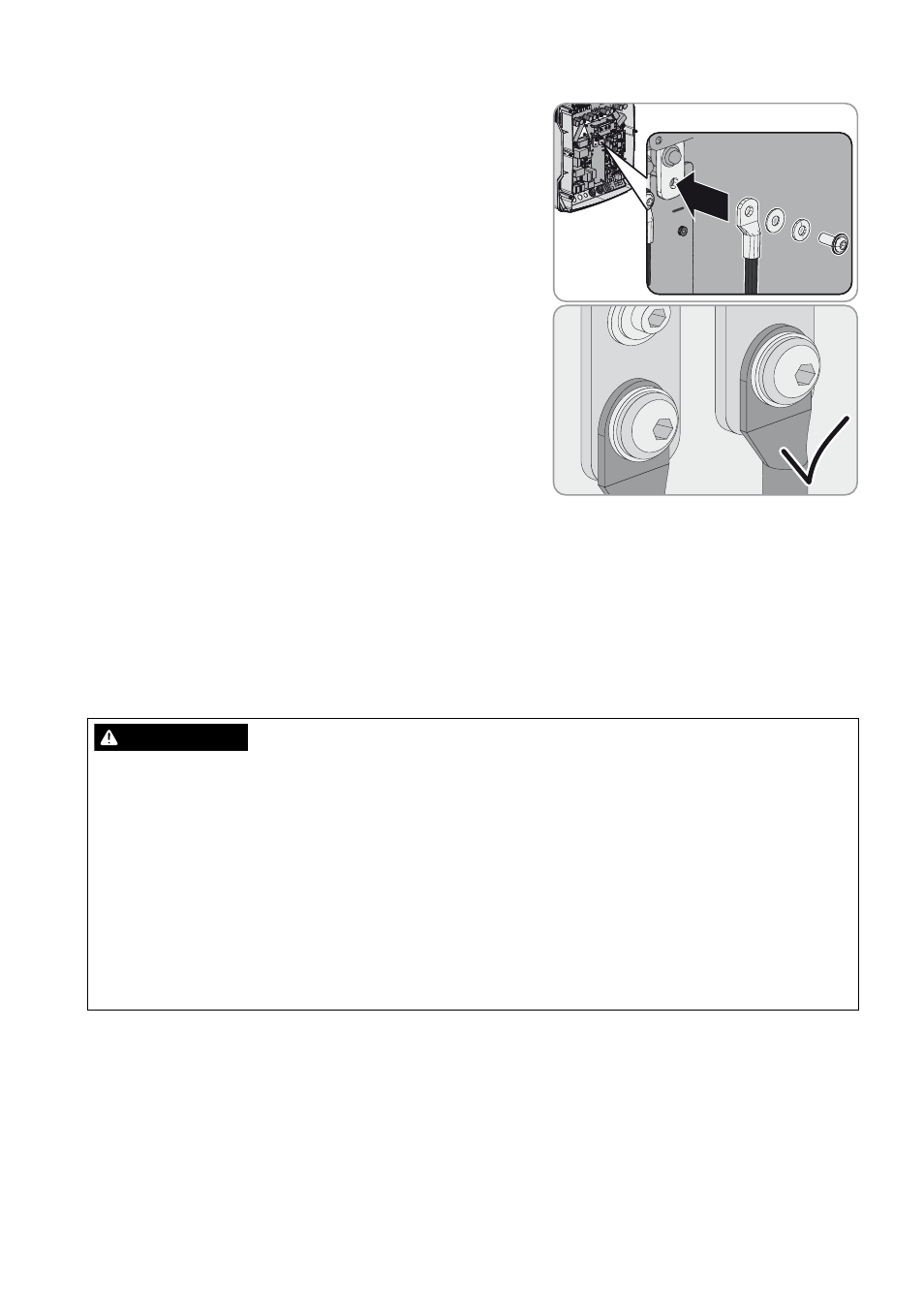

11. Fije el cable de DC − con un tornillo M8x20 y una llave Allen
(ancho 5) en la conexión de DC − (par de apriete: 12 Nm).
Mantenga este orden de montaje: cabeza de tornillo | arandela
elástica | arandela ancha | terminal de cable | conexión de CC.
☑ La superficie de contacto de la arandela ancha está
completamente apoyada en el terminal de cable.
12. Enrosque las tuercas de unión de los racores atornillados para cables (par de apriete: 4,5 Nm).
7.5.2 Conexión de cables de energía eléctrica de CA
Conecte los cables de energía eléctrica siempre de acuerdo con el procedimiento siguiente.
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: máximo 16 mm²
☐ Diámetro del cable: 9 mm … 18 mm
$'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a una conexión incorrecta del conductor neutro
En la conexión AC2 Gen/Grid N el conductor neutro de la fuente de energía externa está unido con una conexión
fija al conductor neutro del inversor Sunny Island. Si se desconecta de la fuente de energía externa, el Sunny Island
solamente desconecta el conductor de fase en la conexión AC2 Gen/Grid N. En la conexión AC2 Gen/Grid N
TT
el Sunny Island se desconecta en todos los polos de la fuente de energía externa. Si el conductor neutro está mal
conectado a la conexión AC2, puede producirse un fallo en las funciones de protección del sistema. Esto puede causar
lesiones graves o la muerte.
• En el sistema para la optimización del autoconsumo conecte siempre el conductor neutro a la conexión AC2
Gen/Grid N
TT
.
• En el sistema eléctrico de repuesto conecte siempre el conductor neutro a la conexión AC2 Gen/Grid N
TT
.
• En sistemas aislados, conecte siempre el conductor neutro del generador a la conexión AC2 Gen/Grid N.
