SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación SI30M-44M-60H-80H-IA-es-30 63
Procedimiento:
1. Proteja el interior del Sunny Island de la humedad:
• Asegúrese de que los racores atornillados (A) cierren las aberturas para los cables herméticamente.
• Selle todos los cables pasados por la placa de paso (B) con la pasta de obturación suministrada (consulte la
documentación del fabricante de la pasta de obturación).

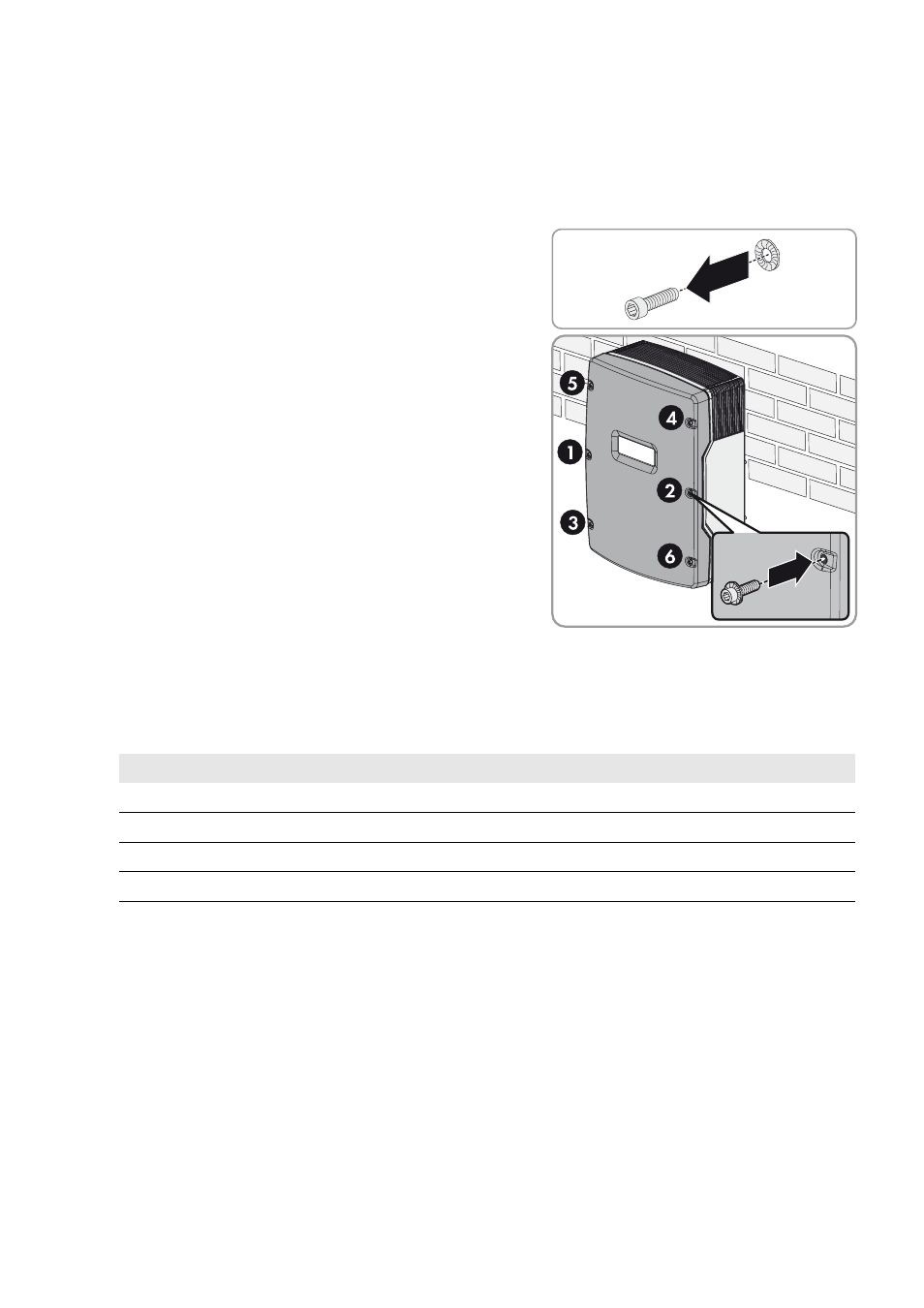

2. Introduzca una arandela de cierre en cada tornillo. Al hacerlo, el
lado estriado de la arandela de cierre debe apuntar a la cabeza
del tornillo. Consejo: El contenido de la entrega del inversor
Sunny Island incluye un tornillo y una arandela de cierre
adicionales de repuesto.
3. Atornille la tapa de la carcasa del Sunny Island con una llave
Allen (ancho 5) siguiendo el orden de 1 a 6 (par de apriete:
6 Nm).
☑ Los dientes de las arandelas de cierre se introducen a presión
en la tapa de la carcasa. De este modo, la tapa de la carcasa
está conectada a tierra.
7.8 Colocación de los cartuchos fusibles en el interruptor-seccionador para
ruptura de carga BatFuse
1. Asegúrese de que el cartucho fusible APR1 es correcto para el BatFuse:
2. Coloque el cartucho fusible y cierre el BatFuse (consulte la documentación del BatFuse).
Sunny Island Cartucho fusible
SI3.0M-11 80 A
SI4.4M-11 100 A
SI6.0H-11 160 A
SI8.0H-11 200 A
