7 Conexión eléctrica SMA Solar Technology AG
54 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
Procedimiento:
1. Levante la palanca del borne AC1 o AC2.

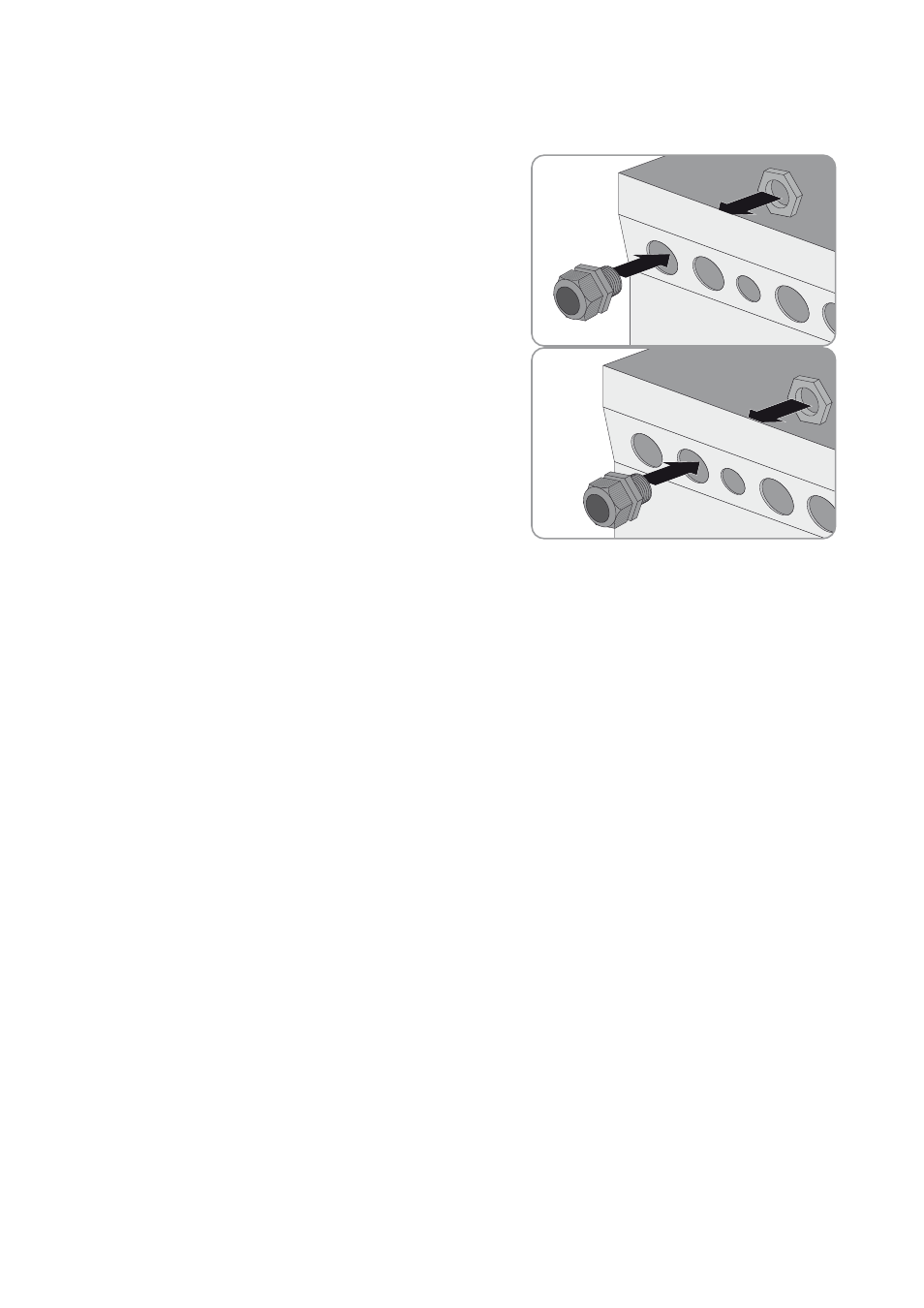

2. Para conectar el cable a la conexión AC1, fije el racor atornillado
para cables M25 con la contratuerca en la abertura en la carcasa
AC1 (par de apriete: 7 Nm).
3. Para conectar el cable a la conexión AC2, fije el racor atornillado
para cables M25 con la contratuerca en la abertura en la carcasa
AC2 (par de apriete: 7 Nm).
4. Quite el revestimiento del cable y pele 13 mm de todos los conductores.
5. Introduzca el cable en el Sunny Island a través del racor atornillado para cables.
6. Conecte los conductores a los bornes AC1 Loads/SunnyBoys o AC2 Gen/Grid.
• Introduzca el conductor neutro hasta el tope en el borne N o N
TT
y baje la palanca.
• Introduzca el conductor de fase hasta el tope en el borne L y baje la palanca.
• Introduzca el conductor de protección hasta el tope en el borne PE y baje la palanca.
7. Enrosque la tuerca de unión del racor atornillado para cables (par de apriete: 4 Nm).
7.5.3 Conexión del conductor de protección
El Sunny Island debe estar conectado con el potencial de tierra a través de un conductor de protección en la conexión
AC1 o AC2. La sección del conductor de protección debe ser igual o mayor que 10 mm². Si se utiliza una sección del
conductor menor, es necesario conectar un conductor de protección adicional entre el Sunny Island y el potencial de
tierra.
La toma a tierra adicional está asegurada si el Sunny Island ya está conectado a tierra de forma adicional a través de
la batería conectada a tierra (consulte el capítulo 7.3 “Conexión del conductor de protección en sistemas con batería
conectada a tierra”, página 26).
Requisitos para el cableado:
☐ Sección del conductor:
– Igual o mayor que la sección del conductor de fase conectado
– Máximo 16 mm²
☐ Diámetro del cable: 7 mm … 14 mm
