Procedimiento:
1. Asegúrese de que el contactor de deslastre de carga desconecta solamente equipos consumidores del sistema.
De este modo se asegurará de que la batería puede volverse a cargar con las fuentes de CA del sistema.
2. Conecte el conductor para la conexión de la bobina A1 del contactor de deslastre de carga al borne Relay1 NO
(consulte el capítulo 7.5.5 “Conexión de Relay 1 y Relay 2”, página 56).
3. Conecte el conductor para la conexión de la bobina A2 al borne BatVtgOut − (consulte el capítulo 7.5.6
“Conexión de BatVtgOut, DigIn, BatTMP y BatCur”, página 57).
4. Conecte el borne BatVtgOut + con el borne Relay1 C. Utilice la misma sección que el cable para el contactor de
deslastre de carga.
5. Vaya al capítulo 8.1.5, página 68 y anote uno de los siguientes valores en la tabla de configuración.
6. En caso de un deslastre de carga de dos niveles, repita los pasos 1 a 5. Conecte el segundo contactor de deslastre
de carga a un relé multifunción sin utilizar.
7.4.13 Conexión de un temporizador para procesos externos
El Sunny Island dispone de dos temporizadores para el control del tiempo de los procesos externos. Para cada uno de
los temporizadores puede ajustar a partir de qué día, a qué hora y con qué frecuencia (una sola vez, diariamente,
semanalmente) se debe conectar el relé multifunción.
Requisitos:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 10 “Datos técnicos”, página 97).
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
2. Vaya al capítulo 8.1.5, página 68 y anote el valor TM1 para el temporizador 1 o el valor TM2 para el
temporizador 2 en la tabla de configuración.
Valor Explicación
AutoLodExt Ajuste para un deslastre de carga de un nivel. Cuando el Sunny Island se conecta a una fuente
de energía externa, el deslastre de carga se detiene y los equipos consumidores se abastecen
de la fuente de energía externa. La batería solo se carga con la energía sobrante.
AutoLod1Soc Ajuste para un deslastre de carga de un nivel o el primer nivel de un deslastre de carga de dos
niveles. El deslastre de carga no se detendrá hasta que la batería se haya cargado lo suficiente.
AutoLod2Soc Ajuste para el segundo nivel de un deslastre de carga de dos niveles. El deslastre de carga no
se detendrá hasta que la batería se haya cargado lo suficiente.
MccAutoLod Ajuste en un sistema multiclúster para un deslastre de carga adicional de un nivel. El deslastre de
carga no se detendrá hasta que las baterías del clúster de extensión se hayan cargado lo
suficiente.
1. $'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento

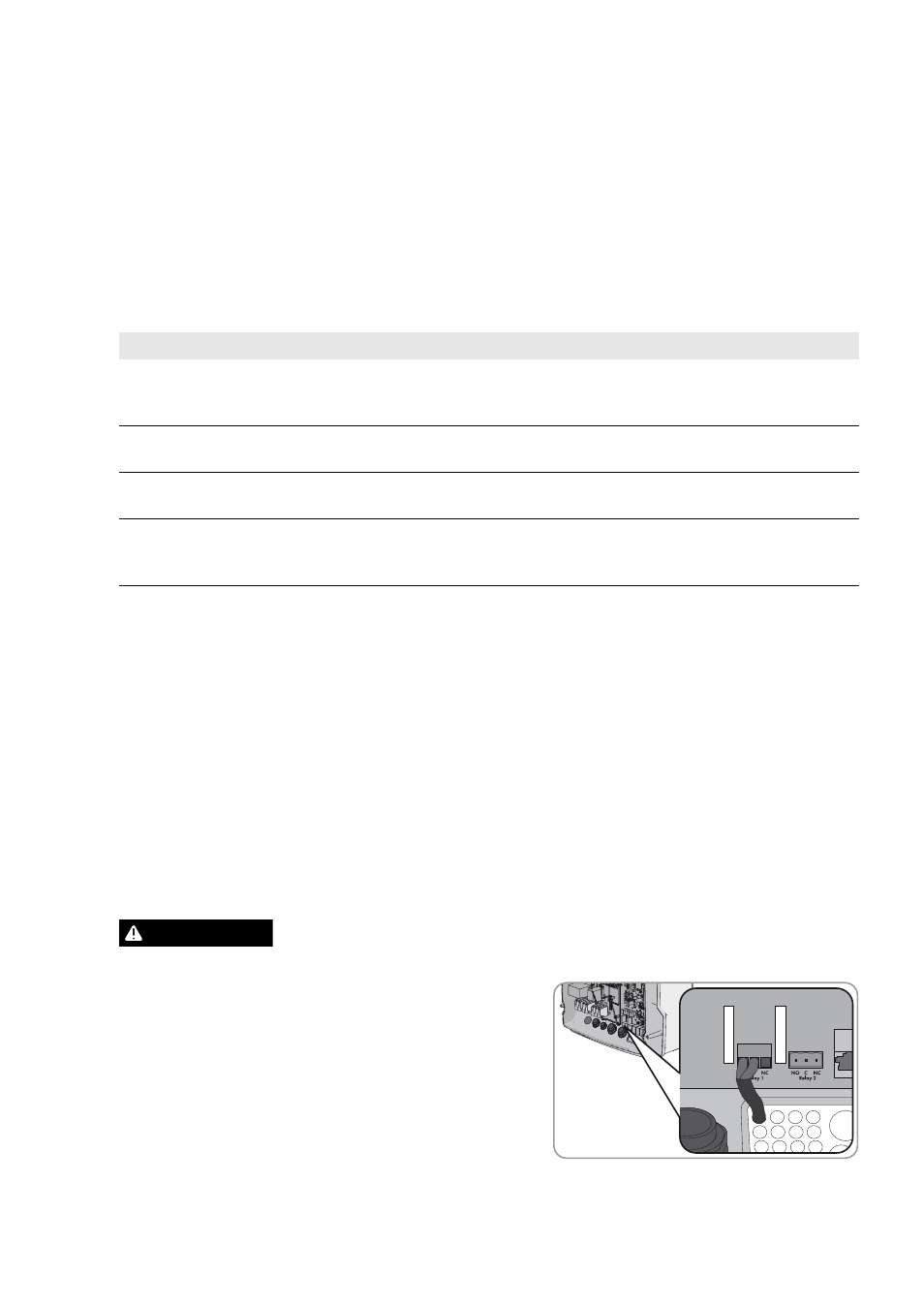

• En el Sunny Island, conecte el cable de control al relé
multifunción Relay1 o Relay2 (consulte el capítulo 7.5.5
“Conexión de Relay 1 y Relay 2”, página 56). Utilice para
ello las conexiones C y NO.
