7 Conexión eléctrica SMA Solar Technology AG
44 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
7.4.12 Conexión de contactores de deslastre de carga
El deslastre de carga impide la descarga total de la batería y controla el suministro de corriente a los equipos
consumidores. El deslastre de carga le permite desconectar de manera selectiva los equipos consumidores
del sistema.
El deslastre de carga es necesario en los sistemas aislados que se abastecen exclusivamente de energía fotovoltaica o
de energía eólica.
El Sunny Island controla hasta dos contactores de deslastre de carga en función del estado de carga de la batería.
Se pueden instalar dos tipos de deslastre de carga:
• Deslastre de carga de un nivel
Al alcanzar el límite del estado de carga de la batería, un contactor de deslastre de carga desconecta todos los
equipos consumidores a un tiempo. Según la configuración, el contactor de deslastre de carga se cierra cuando la
batería se carga lo suficiente o cuando la red aislada se conecta a una fuente de energía externa.
• Deslastre de carga de dos niveles
Un deslastre de carga de dos niveles posee dos valores límite del estado de carga de la batería para controlar los
dos contactores de deslastre de carga. Cuando se alcanza el primer valor límite del estado de carga de la batería,
el primer contactor de deslastre de carga desconecta un grupo de equipos consumidores. Cuando se alcanza el
segundo valor límite del estado de carga de la batería, el segundo contactor de deslastre de carga desconecta el
resto de equipos consumidores.

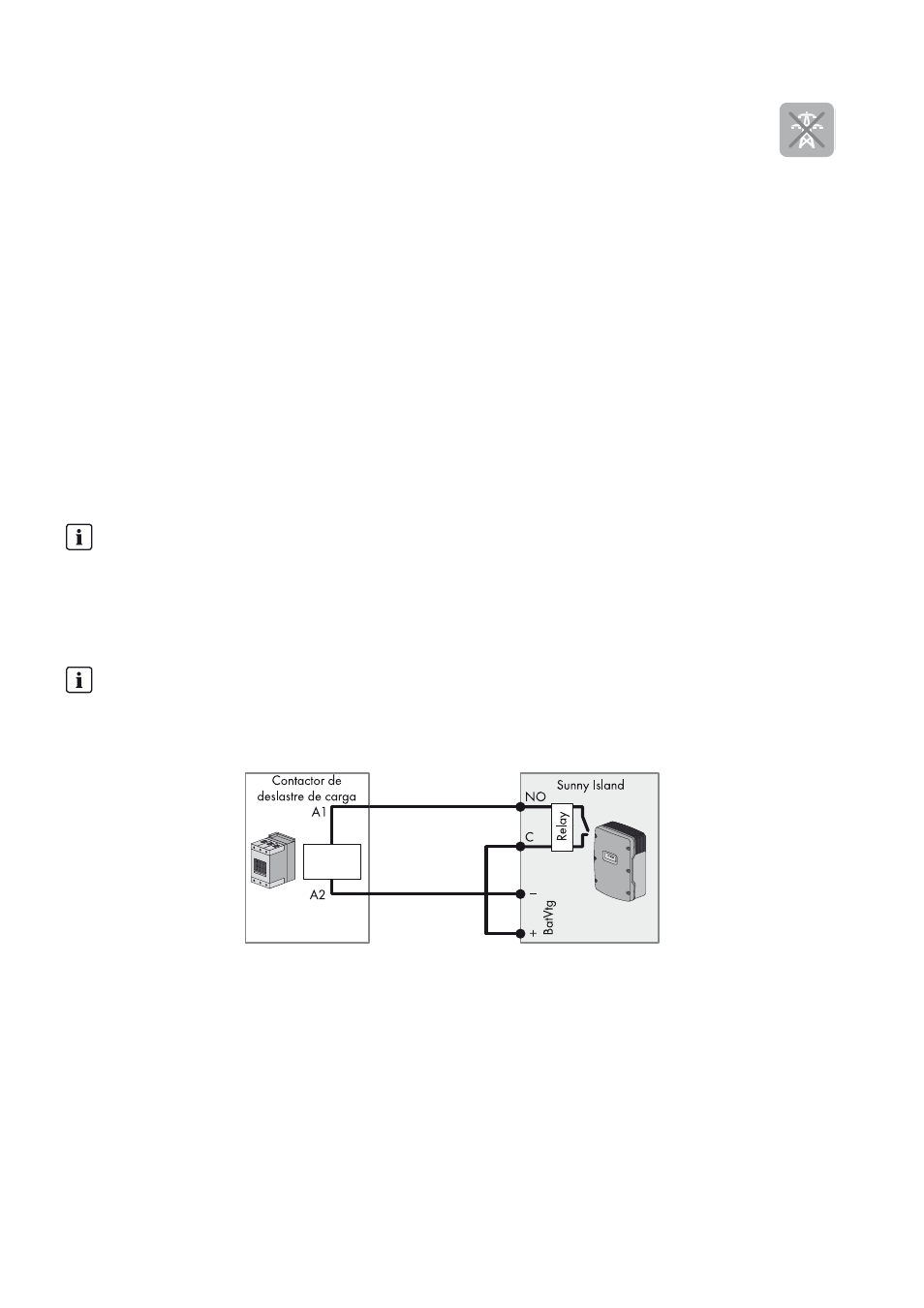

Imagen 17: Conexión del cable de control para un deslastre de carga de un nivel (ejemplo)
Requisitos:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 10 “Datos técnicos”, página 97).
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Deslastre de carga en el sistema multiclúster
En la Multicluster Box está integrado un deslastre de carga de un nivel. El maestro del clúster principal controla el
contactor de deslastre de carga directamente a través de la comunicación con la Multicluster Box. Si instala un
contactor de deslastre de carga adicional en el sistema multiclúster, deberá utilizar un relé multifunción en el maestro
del clúster de extensión 1 para controlar el contactor de deslastre adicional. El clúster principal no puede controlar
contactores de deslastre de carga adicionales.
Contactores de deslastre de carga en un clúster
Si conecta los contactores de deslastre de carga al maestro, el funcionamiento podría verse limitado en caso de
fallo. Cuando se produce un fallo, los esclavos controlan los contactores de deslastre de carga con menos
fiabilidad, puesto que en ese caso es posible que el esclavo espere a la confirmación por parte del maestro.
