SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación SI30M-44M-60H-80H-IA-es-30 47
7.4.15 Conexión del ventilador de la sala de baterías
Si debido a la corriente de carga la batería genera gas, el ventilador de la sala de baterías del Sunny Island se conecta
durante al menos una hora.
Requisitos:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 10 “Datos técnicos”, página 97).
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
Por cada batería, la gestión avanzada de baterías del inversor Sunny Island puede controlar un ventilador de la sala de
baterías. Existen estas posibilidades de conexión:
• Control de un sistema de ventilación para cada batería
• Control de un sistema de ventilación para todas las baterías juntas
Esto solo es posible en los sistemas multiclúster.
Control de un sistema de ventilación para cada batería
1. Asegúrese de que, en caso de mal funcionamiento del relé multifunción, la sala de baterías esté bien ventilada.
Error Un Sunny Island emite un mensaje de error a partir del nivel 2.
Warn Un Sunny Island indica una advertencia.
Run En un sistema sencillo está en funcionamiento un Sunny Island o, en un sistema de clúster, el clúster.
Overload En un sistema sencillo funciona con derrateo un Sunny Island o, en un sistema de clúster, el clúster.
2. $'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento
• En sistemas sencillos y en sistemas de clúster único:

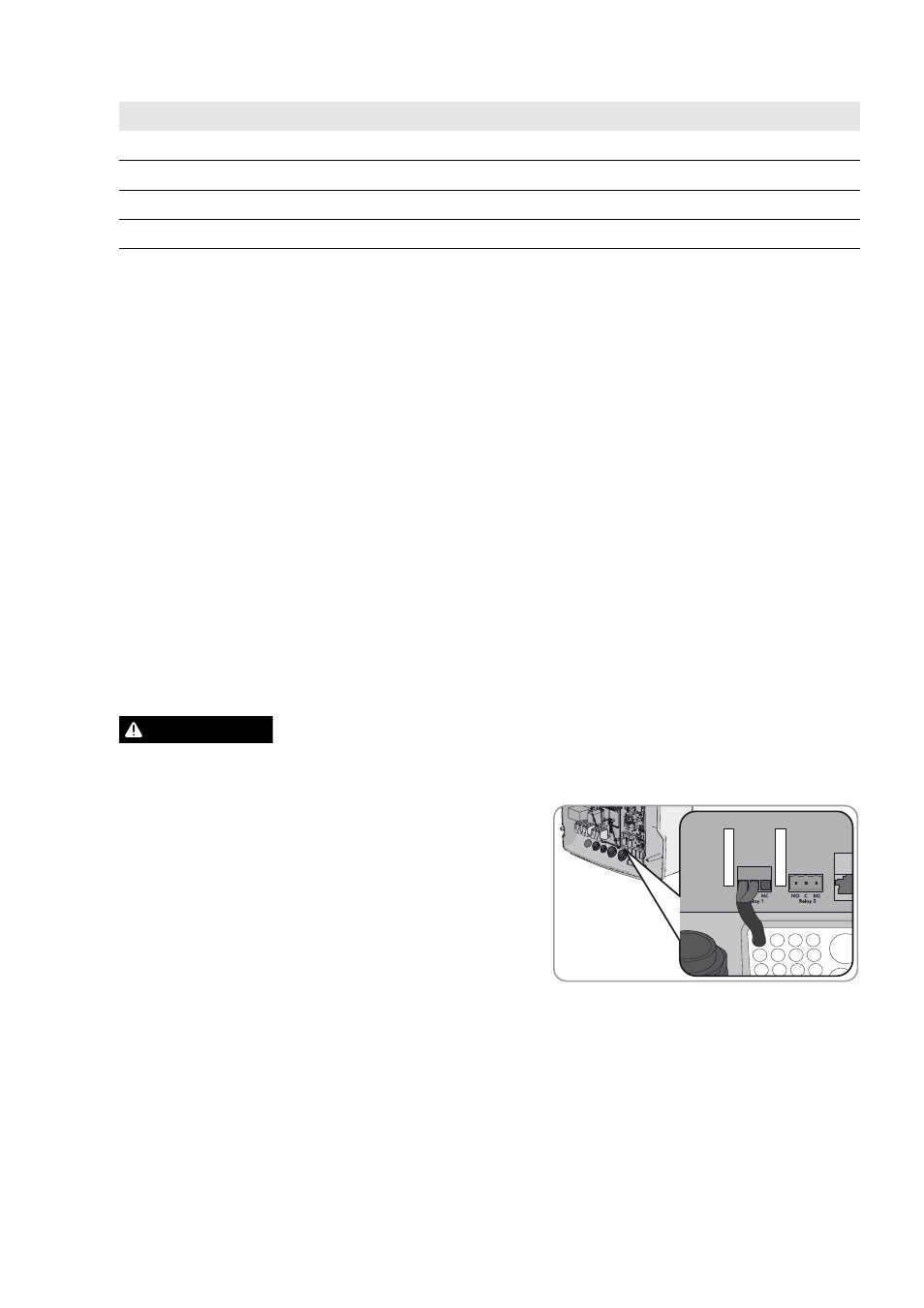

• Conecte el ventilador de la sala de baterías a un relé
multifunción (consulte el capítulo 7.5.5 “Conexión de
Relay 1 y Relay 2”, página 56).
• Vaya al capítulo 8.1.5, página 68 y anote el valor BatFan en la tabla de configuración.
• En un sistema multiclúster:
• En cada clúster, conecte un ventilador de la sala de baterías a un relé multifunción cualquiera del
Sunny Island (consulte el capítulo 7.5.5 “Conexión de Relay 1 y Relay 2”, página 56).
• Vaya al capítulo 8.1.5, página 68 y anote el valor BatFan en la tabla de configuración.
Valor Salida
