7 Conexión eléctrica SMA Solar Technology AG
62 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
Comprobación del cableado de los productos de comunicación
Comprobación de los componentes del sistema
7.7 Sellado y cierre del Sunny Island

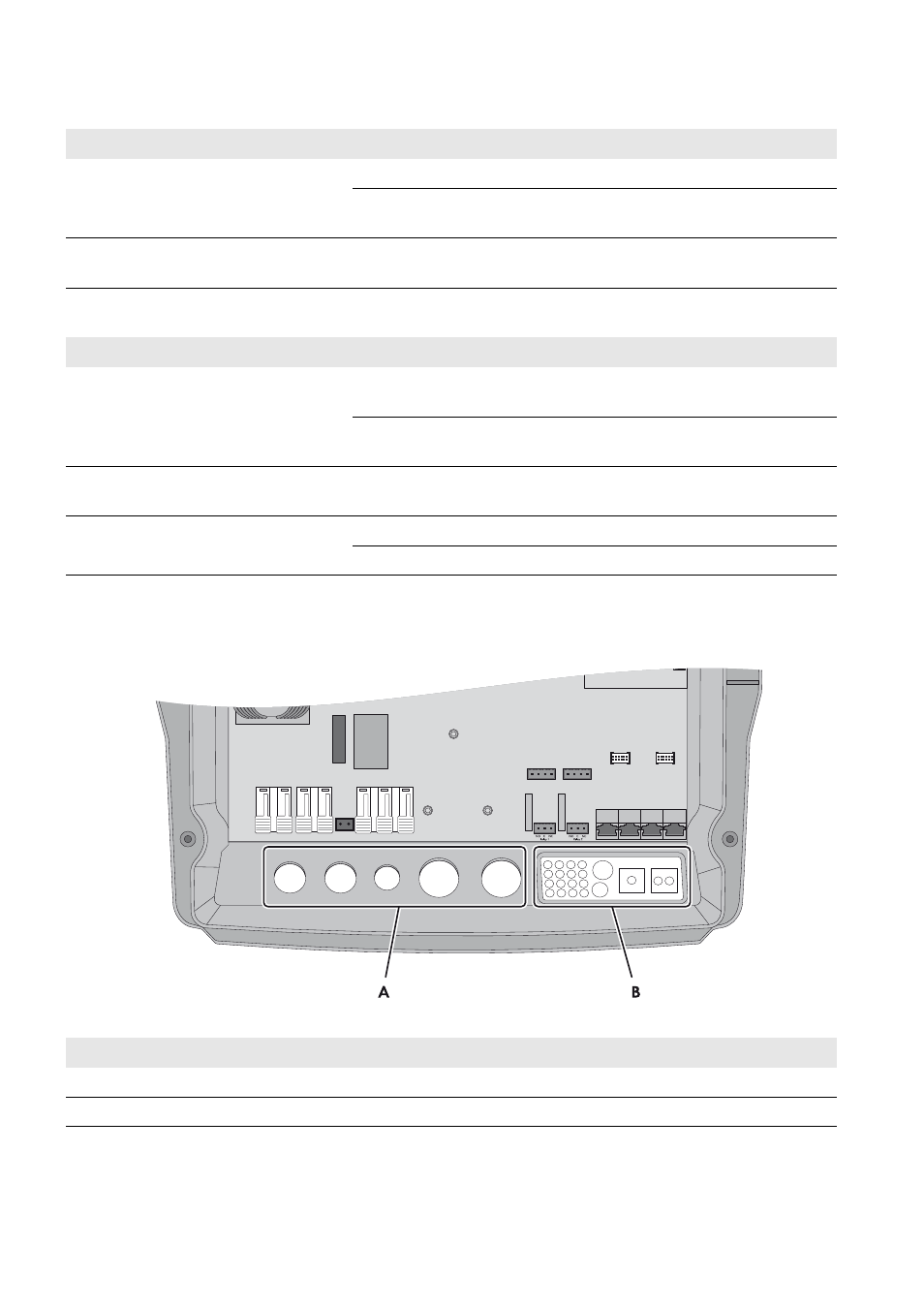

Imagen 19: Posición de los racores atornillados para cables y de la placa de paso de cables
Punto de prueba Criterio de comprobación OK
Suministro de corriente de los productos
de comunicación
Las fuentes de alimentación están enchufadas. □
Los productos de comunicación están conectados con el suministro
de corriente.
□
Terminación de los buses de comunicación Los buses de comunicación terminan en el primer y último equipo
del bus.
□
Punto de prueba Criterio de comprobación OK
Componentes del sistema Todos los componentes del sistema están conectados
correctamente (consulte las instrucciones de los componentes).
□
Realice una medición para comprobar que todos los componentes
del sistema están conectados con el mismo potencial de tierra.
□
Conexión AC1 en el sistema aislado La red aislada o la Multicluster Box está conectada a los bornes
AC1 Loads/SunnyBoys.
□
Conexión AC2 en el sistema aislado El generador está conectado a la conexión AC2 Gen/Grid. □
El conductor neutro está conectado al borne AC2 Gen/Grid N. □
Posición Denominación
A Racores atornillados para cables
B Placa de paso de cables
