7 Conexión eléctrica SMA Solar Technology AG
42 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
7.4.10 Conexión del cable de control para generadores de arranque
automático
Los generadores de arranque automático se ponen en funcionamiento y se detienen por medio de un
contacto.

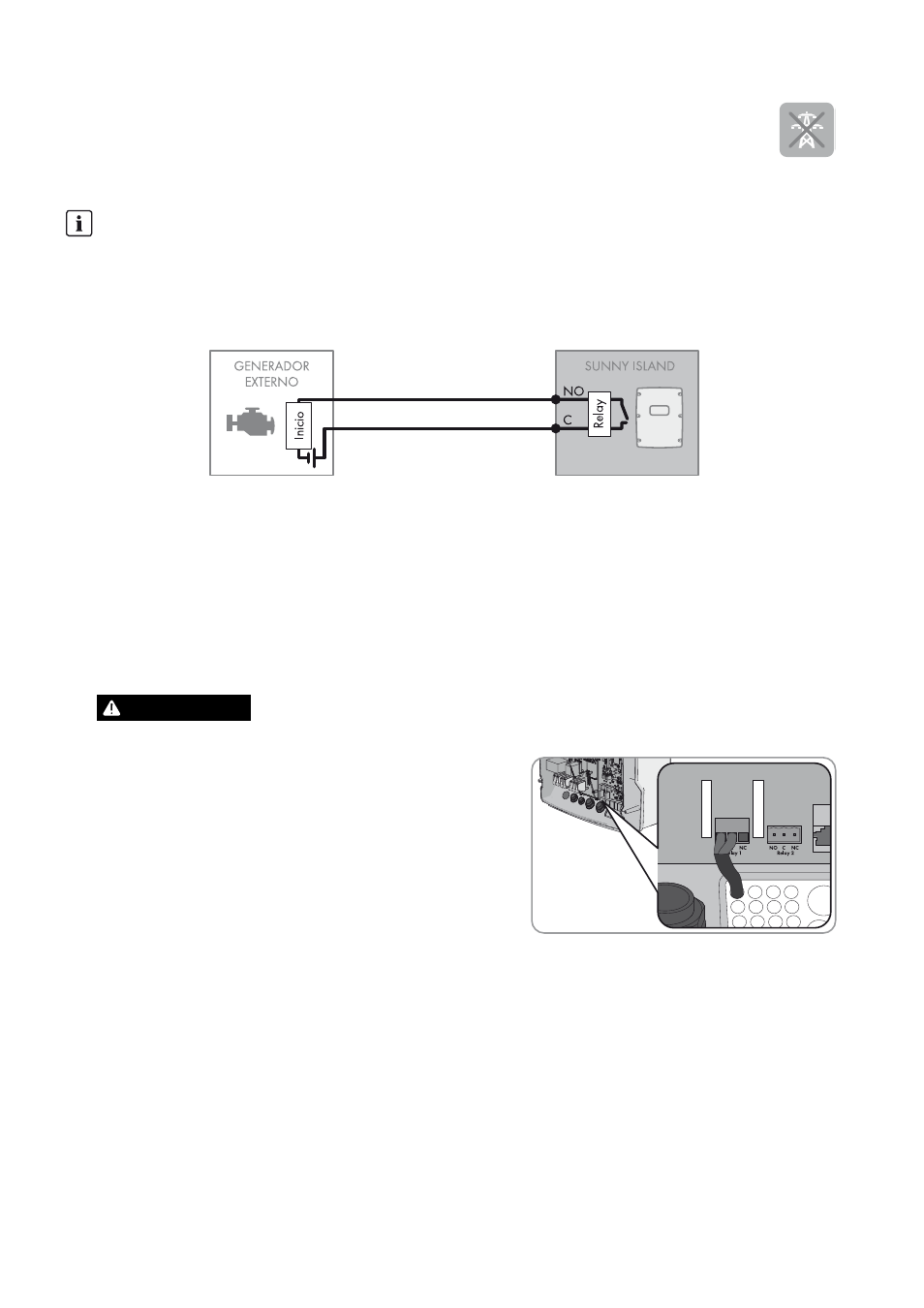

Imagen 15: Conexión del control del generador al Sunny Island
Requisitos:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 10 “Datos técnicos”, página 97).
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
2. Vaya al capítulo 8.1.5, página 68 y anote el valor AutoGn en la tabla de configuración.
Control del generador en un clúster
Los esclavos controlan el generador con menos fiabilidad que un maestro.
• Preferentemente conecte el control del generador al maestro.
• Si el sistema aislado es un sistema multiclúster, conecte siempre el control del generador al maestro del clúster
principal.
1. $'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento
• En el Sunny Island, conecte el cable de control al relé
multifunción Relay1 o Relay2 (consulte el capítulo 7.5.5
“Conexión de Relay 1 y Relay 2”, página 56). Utilice para
ello las conexiones C y NO.
