SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación SI30M-44M-60H-80H-IA-es-30 55
Procedimiento:
1. Levante la palanca del borne AC1 Loads/SunnyBoys PE o AC2 Gen/Grid PE.

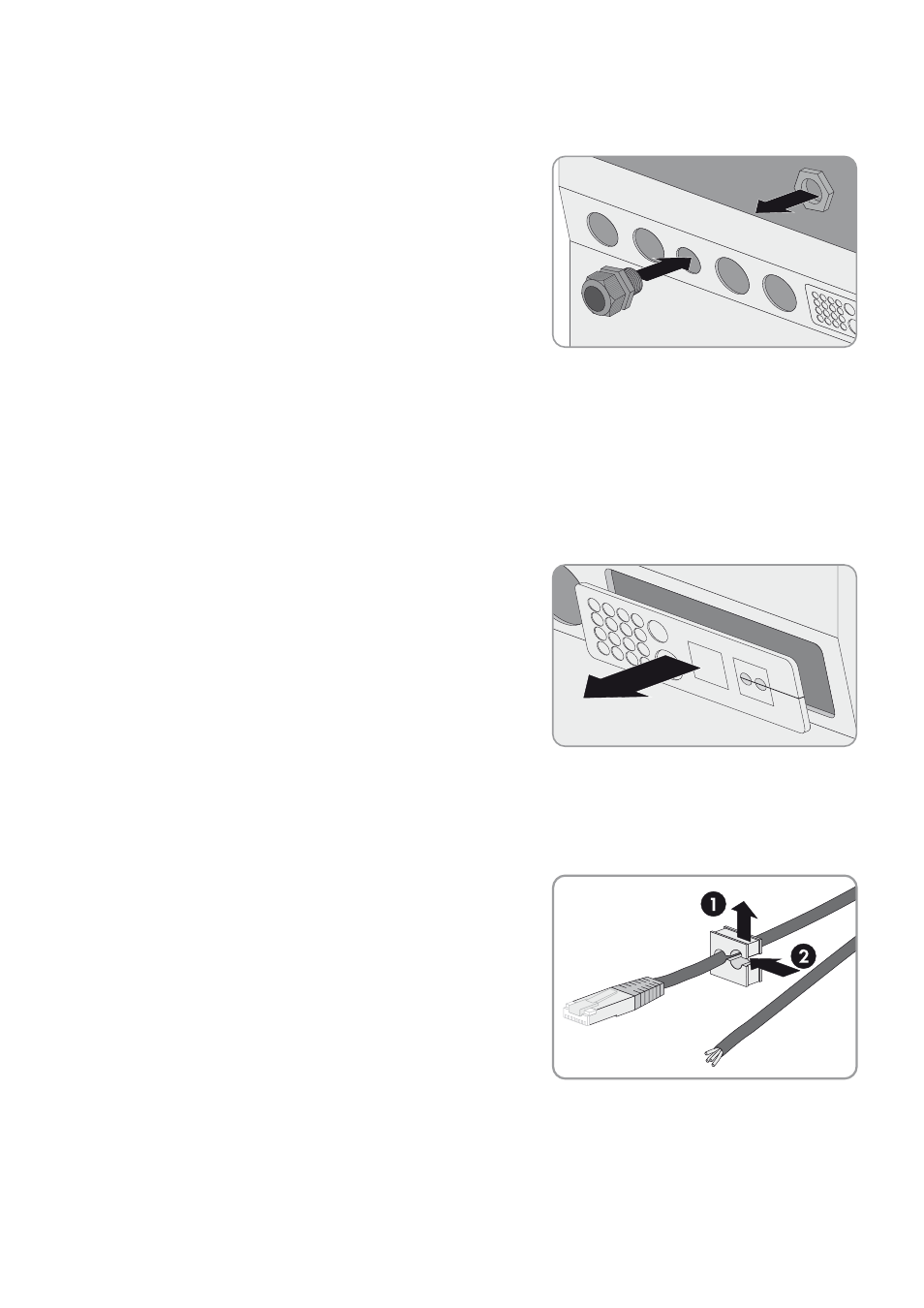

2. Fije el racor atornillado para cables M20 con la contratuerca en
la abertura en la carcasa PE/ExtVtg (par de apriete: 5 Nm).
3. Pele 13 mm del conductor de protección.
4. Introduzca el cable en el Sunny Island a través del racor atornillado para cables.
5. Introduzca el conductor de protección hasta el tope en el borne AC1 Loads/SunnyBoys PE o AC2 Gen/Grid PE
y baje la palanca.
6. Enrosque la tuerca de unión del racor atornillado para cables (par de apriete: 2,6 Nm).
7.5.4 Conexión del cable de datos
Para la conexión de los cables de datos siga siempre el procedimiento indicado a continuación.
Procedimiento:
1. Extraiga la placa de paso de cables de la carcasa.
2. Conserve la placa de paso de cables en un lugar seguro.
3. Introduzca el cable de datos a través de la abertura en la carcasa.
4. Conecte el cable de datos.
5. Una vez que haya conectado todos los cables de datos, seleccione dos manguitos protectores con el número
adecuado de boquillas de paso.
6. Abra los manguitos y coloque los cables dentro.
