7.5.7 Conexión de ExtVtg
Conecte el cable a la conexión ExtVtg siempre de acuerdo con el procedimiento descrito a continuación.
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Si se utilizan cordones, las virolas adecuadas
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:

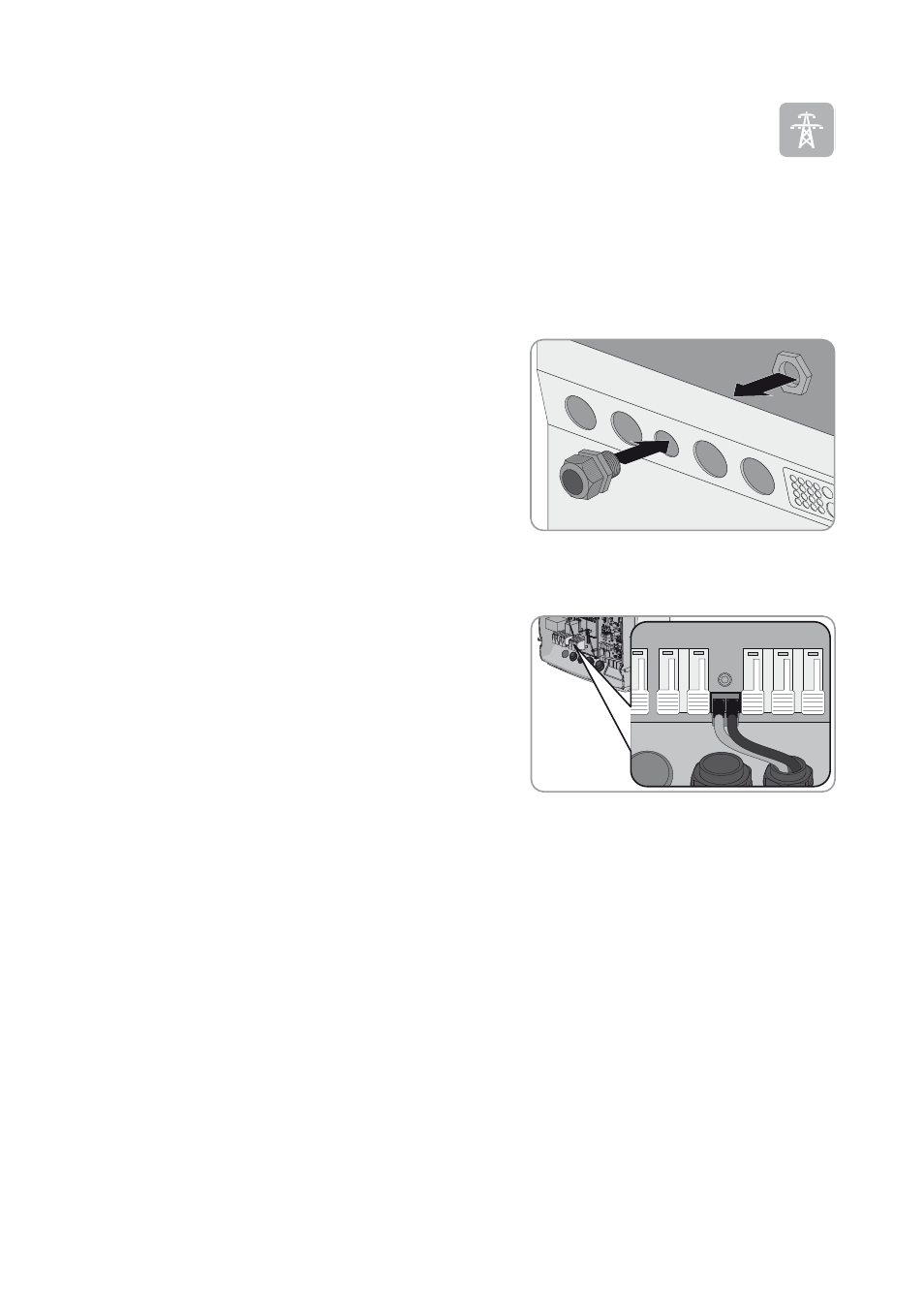

1. En el Sunny Island, fije el racor atornillado para cables M20 con
la contratuerca en la abertura en la carcasa PE/ExtVtg (par de
apriete: 5 Nm).
2. Pele el cable.
3. En los cordones, coloque virolas en los conductores.
4. Introduzca el cable en el Sunny Island a través del racor atornillado para cables.
5. Conecte los conductores al borne ExtVtg con el borne de dos
polos (par de apriete: 0,5 Nm … 0,6 Nm) (consulte el esquema
de interconexión en las instrucciones breves
“SMA Flexible Storage System con función de alimentación de
repuesto”):
• Conecte el conductor de fase al borne ExtVtg L.
• Conecte el conductor neutro al borne ExtVtg N.
6. Enrosque la tuerca de unión del racor atornillado para cables (par de apriete: 2,6 Nm).
