7 Conexión eléctrica
Instrucciones de instalación
SI30M-44M-60H-80H-IA-es-30
49
7.4.17 Conexión del cable de control para aprovechar la energía sobrante
en el sistema aislado
Si la batería no puede almacenar la energía sobrante del sistema aislado, el Sunny Island limitará la potencia
suministrada por las fuentes de CA de la red aislada. De este modo se pierde la energía sobrante. A través de un relé
multifunción, el Sunny Island permite el aprovechamiento de la energía sobrante.
Durante la fase de tensión constante, el relé multifunción se activa y controla así los equipos consumidores adicionales,
que pueden aprovechar de forma eficiente la energía sobrante. Al aprovecharse la energía sobrante, el Sunny Island
tendrá que limitar menos la potencia suministrada por las fuentes de CA de la red aislada.
Requisitos:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 10 “Datos técnicos”, página 97).
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
2. Anote el uso del relé multifunción en la tabla de configuración (consulte el capítulo 8.1.5 “Configuración de las
funciones de los relés multifunción”, página 68). Anote el valor ExtPwrDer.
3. Cuando finalice la configuración básica del sistema, configure el relé multifunción (consulte el capítulo 8.1.5,
página 68) y las funciones (consulte el capítulo 8.3.6, página 85).
Ejemplo: Aprovechamiento de la energía sobrante
La fuente de energía de un sistema aislado es energía fotovoltaica. En un día con una alta irradiación solar y un
reducido consumo energético, la batería no puede almacenar toda la energía fotovoltaica durante la fase de tensión
constante. Para poder aprovechar la energía sobrante, el Sunny Island conecta el control de una bomba, que bombea
agua a un depósito para su uso posterior.
1.
$'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento

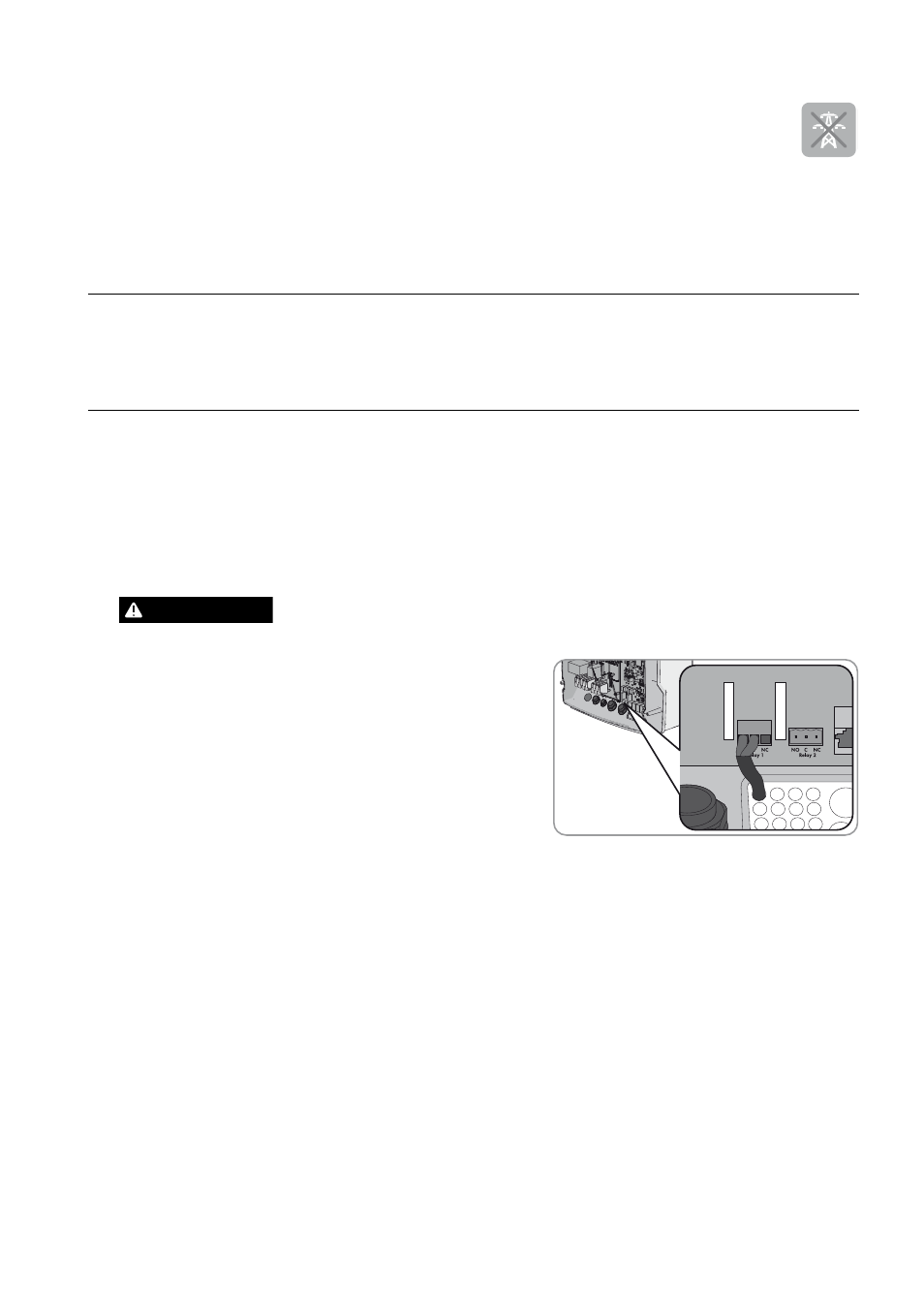

• En el Sunny Island, conecte al relé multifunción el cable de
control para aprovechar la energía sobrante (consulte el
