7 Conexión eléctrica SMA Solar Technology AG
36 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
7.4.7.5 Conexión del cable de datos del regulador de carga Sunny Island
Charger 50
En un clúster puede haber conectados hasta cuatro Sunny Island Charger 50 (consulte las instrucciones
breves “Sistemas aislados”).
Requisitos:
☐ La longitud total del bus de comunicación no debe superar los 30 m. Tenga en cuenta que el bus de comunicación
puede conectar varios integrantes, como otros Sunny Island.
Requisitos para el cableado:
☐ Clasificación: CAT5e
☐ Tipo de conector: RJ45
Procedimiento:

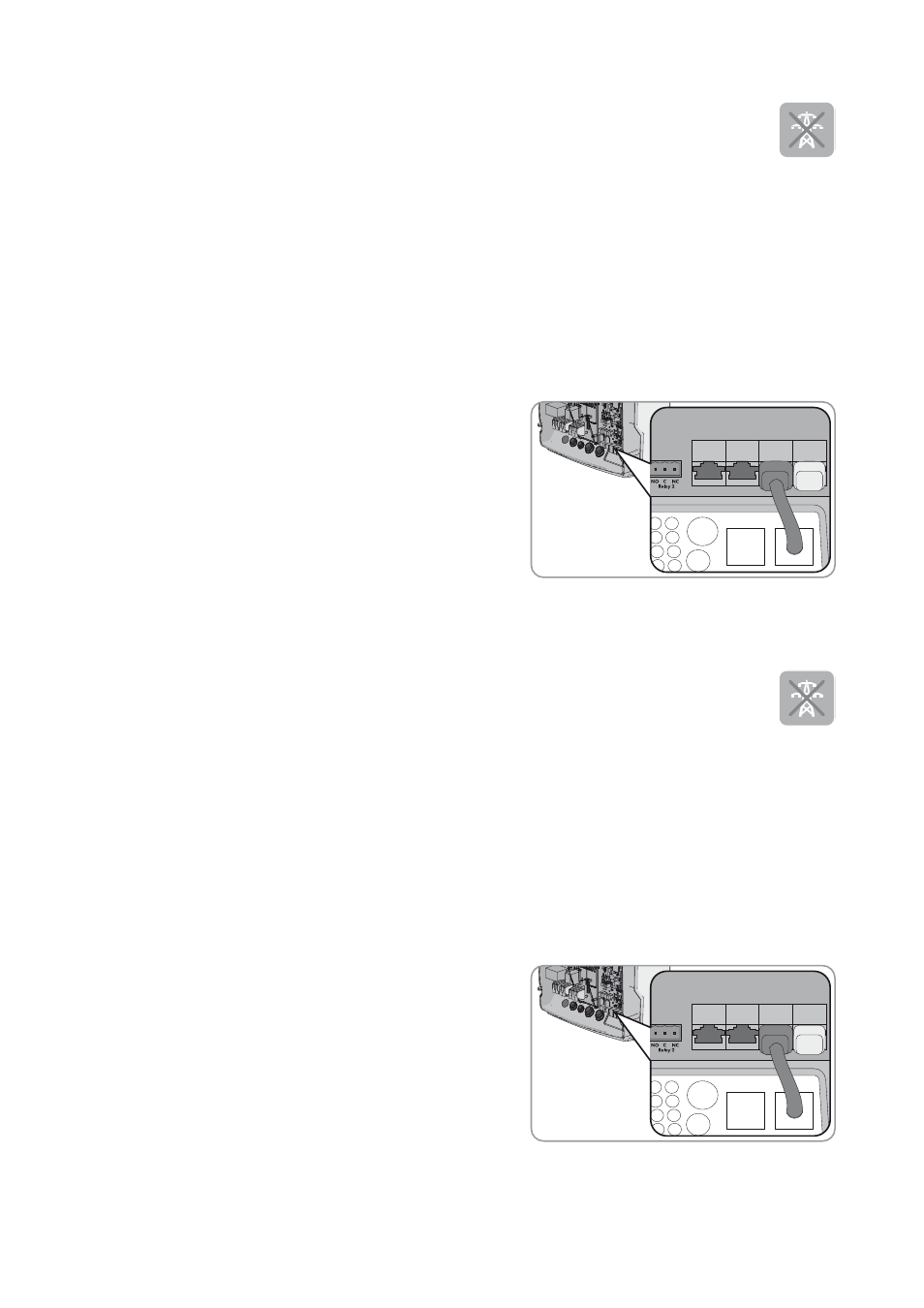

1. Inserte el cable de datos en una hembrilla ComSync libre del
Sunny Island. Asegúrese de que el cable esté correctamente
conectado (consulte el capítulo 7.5.4 “Conexión del cable de
datos”, página 55).
2. Conecte el otro extremo del cable de datos a un Sunny Island Charger 50 y conecte entre sí otros Sunny Island
Charger 50 (consulte la documentación del regulador de carga Sunny Island Charger 50).
3. Asegúrese de que el bus de comunicación acaba en ambos extremos, por ejemplo, con un terminador.
7.4.7.6 Conexión del cable de datos de la Multicluster Box
En un sistema multiclúster, la Multicluster Box se comunica con el maestro del clúster principal a través de un
cable de datos negro (consulte la documentación de la Multicluster Box). El cable de datos negro se incluye
en el contenido de la entrega de la Multicluster Box.
Requisitos:
☐ La longitud total del bus de comunicación no debe superar los 30 m. Tenga en cuenta que el bus de comunicación
conecta varios integrantes, como otros Sunny Island.
Requisitos para el cableado:
☐ Clasificación: CAT5e
☐ Tipo de conector: RJ45
Procedimiento:
1. Inserte el cable de datos en una hembrilla ComSync libre de un
Sunny Island del clúster principal. Asegúrese de que el cable esté
correctamente conectado (consulte el capítulo 7.5.4 “Conexión
del cable de datos”, página 55).
2. Conecte el otro extremo del cable de datos a la Multicluster Box (consulte la documentación de la Multicluster Box).
3. Asegúrese de que el bus de comunicación acaba en ambos extremos, por ejemplo, con un terminador.
