SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación SI30M-44M-60H-80H-IA-es-30 33
7.4.7 Conexión de la comunicación
7.4.7.1 Conexión del Sunny Remote Control
El Sunny Remote Control incluye un cable de datos para la conexión. Si la longitud del cable de datos es insuficiente,
puede sustituirlo por uno más largo.
Requisitos para el cableado:
☐ Longitud del cable: máximo 20 m
☐ Clasificación: CAT5e
☐ Tipo de conector: RJ45
Procedimiento:

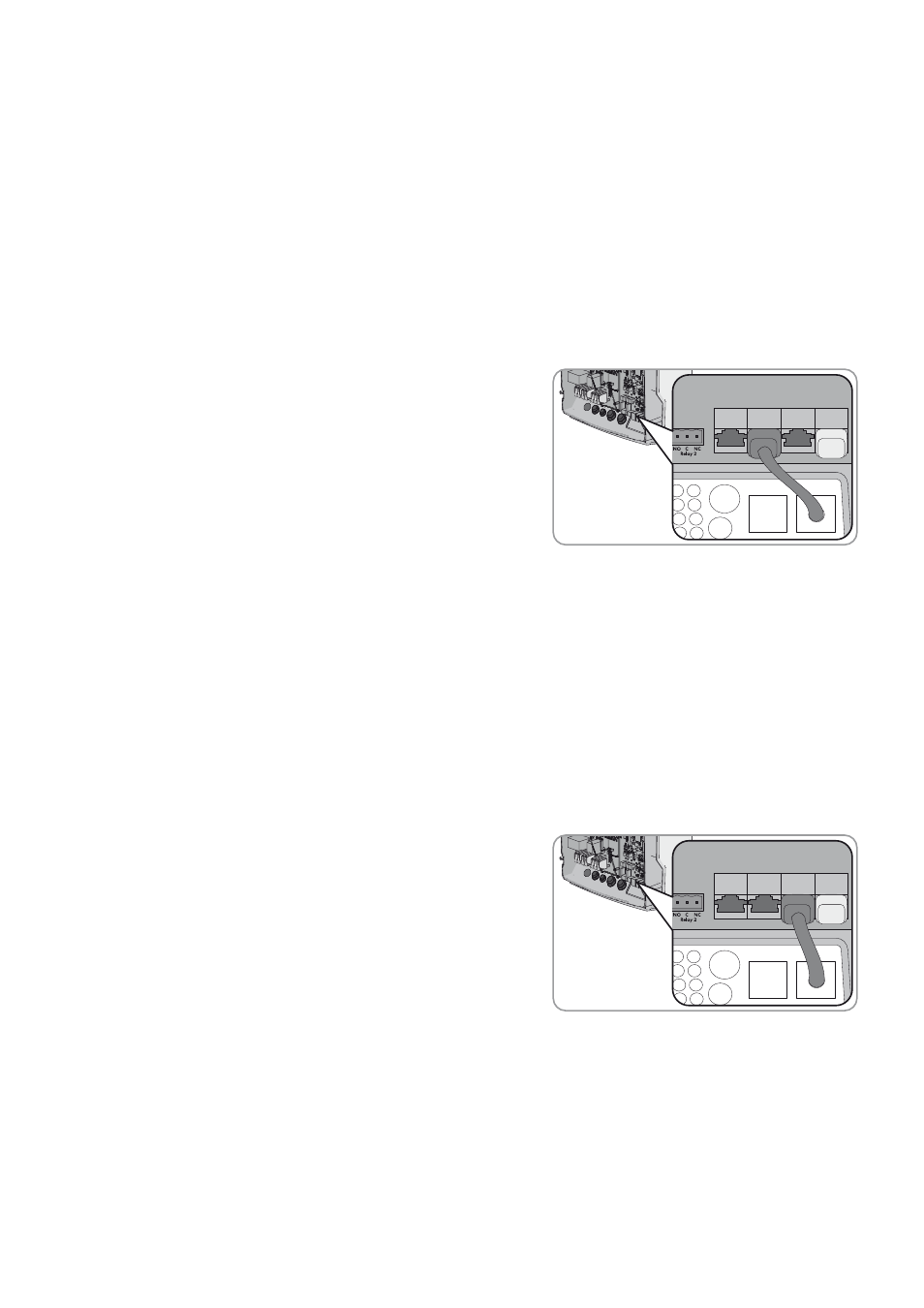

1. Inserte el cable de datos en la hembrilla Display del Sunny Island
(consulte el capítulo 7.5.4 “Conexión del cable de datos”,
página 55).
2. Conecte el otro extremo del cable de datos al Sunny Remote Control.
7.4.7.2 Conexión del cable de datos de la batería de iones de litio
Requisito:
☐ La longitud total del bus de comunicación no debe superar los 30 m. Tenga en cuenta que el bus de comunicación
puede conectar varios integrantes, como otros Sunny Island.
Requisitos para el cableado:
☐ Clasificación: CAT5e
☐ Tipo de conector: RJ45
Procedimiento:
1. Inserte el cable de datos en una hembrilla ComSync libre del
Sunny Island. Asegúrese de que el cable esté correctamente
conectado (consulte el capítulo 7.5.4 “Conexión del cable de
datos”, página 55).
2. Conecte el otro extremo del cable de datos a la gestión avanzada de baterías de la batería de iones de litio
(consulte la documentación del fabricante de la batería).
3. Asegúrese de que el bus de comunicación acaba en ambos extremos, por ejemplo, con un terminador.
