8 Puesta en marcha SMA Solar Technology AG
86 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
• Seleccione el parámetro 242.07 Lod2SocTm1Str y ajústelo al valor límite inferior del estado de carga para el
segundo nivel del deslastre de carga.
• Seleccione el parámetro 242.08 Lod2SocTm1Stp y ajústelo al valor límite superior del estado de carga para
el segundo nivel del deslastre de carga.
5. Ajuste el valor límite del estado de carga para el segundo intervalo:
• Seleccione el parámetro 242.03 Lod1SocTm2Str y ajústelo al valor límite inferior del estado de carga para el
primer nivel del deslastre de carga.
• Seleccione el parámetro 242.04 Lod1SocTm2Stp y ajústelo al valor límite superior del estado de carga para
el primer nivel del deslastre de carga.
• Seleccione el parámetro 242.09 Lod2SocTm2Str y ajústelo al valor límite inferior del estado de carga para el
segundo nivel del deslastre de carga.
• Seleccione el parámetro 242.10 Lod2SocTm2Stp y ajústelo al valor límite superior del estado de carga para
el segundo nivel del deslastre de carga.
6. Compruebe que el relé multifunción utilizado para el control del primer nivel del deslastre de carga esté ajustado
a AutoLod1Soc (consulte el capítulo 8.1.5 “Configuración de las funciones de los relés multifunción”, página 68).
7. Compruebe que el relé multifunción utilizado para el control del segundo nivel del deslastre de carga esté ajustado
a AutoLod2Soc.
8.3.6 Ajuste del aprovechamiento de la energía sobrante en sistemas
aislados

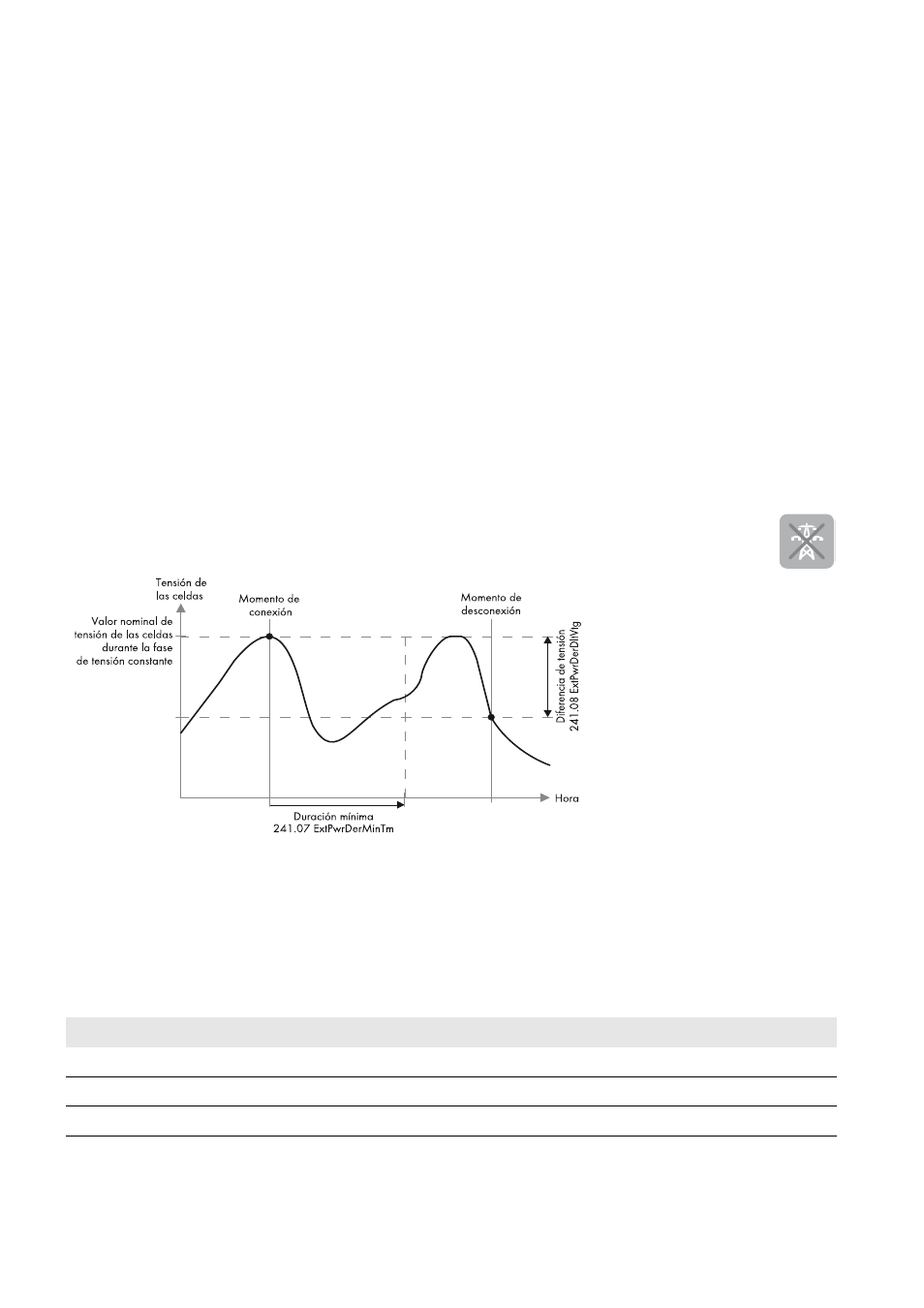

Imagen 25: Momentos de conexión y desconexión para aprovechar la energía sobrante durante la fase de tensión constante
El Sunny Island regula el aprovechamiento de la energía sobrante en función de la tensión de las celdas de la batería
durante la fase de tensión constante. Durante dicha fase la batería se carga con una tensión de carga constante.
Una vez alcanzado el valor nominal de tensión de las celdas durante la fase de tensión constante, el relé multifunción
se excita. El relé multifunción se mantiene en esta posición durante el tiempo mínimo 241.07 ExtPwrDerMinTm. Si,
una vez transcurrido el tiempo mínimo, la tensión de las celdas difiere en más de 241.08 ExtPwrDerDltVtg del valor
nominal de la tensión de las celdas, el relé multifunción se desexcita. El valor nominal de la tensión de las celdas depende
del procedimiento de carga durante la fase de tensión constante.
Para controlar el aprovechamiento de la energía sobrante, ajuste el relé multifunción de acuerdo con el procedimiento
siguiente.
Procedimiento de carga Parámetro Valor predeterminado
Carga rápida 222.07 ChrgVtgBoost 2,40 V
Carga completa 222.08 ChrgVtgFul 2,45 V
Carga de compensación 222.09 ChrgVtgEqu 2,45 V
