7 Conexión eléctrica SMA Solar Technology AG
46 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación
7.4.14 Conexión de un indicador de estados de funcionamiento y mensajes de
advertencia
A los relés multifunción se pueden conectar indicadores que le avisan de los estados de funcionamiento y mensajes de
advertencia del inversor Sunny Island. Cada relé multifunción puede indicar uno de los siguientes estados de
funcionamiento y mensajes de advertencia:
• El generador está en funcionamiento y conectado.
• La tensión y frecuencia de la red pública están dentro del rango para la conexión.
• Un Sunny Island emite un mensaje de error a partir del nivel 2. En este caso solamente se evalúan los mensajes de
error que se producen dentro de un clúster.
• Un Sunny Island indica una advertencia. Solamente se evalúan las advertencias que se producen dentro de un
clúster.
• En los sistemas sencillos, el Sunny Island está en funcionamiento.
• En un sistema de clúster, el clúster está en funcionamiento.
• En los sistemas sencillos, el Sunny Island funciona con derrateo.
• En un sistema de clúster, el clúster funciona con derrateo.
Requisitos:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 10 “Datos técnicos”, página 97).
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
2. Vaya al capítulo 8.1.5, página 68 y anote uno de los siguientes valores en la tabla de configuración.
Lógica de circuito diferente en los mensajes de error a partir del nivel 2
• Si existe un mensaje de error a partir del nivel 2, el relé multifunción se desexcita.
• Si no hay un mensaje de error, el relé multifunción se excita.
De este modo, se asegura de que el mensaje de error también se indicará en caso de una desconexión
automática.
1. $'9(57(1&,$
Peligro de muerte por descarga eléctrica debido a la falta de aislamiento

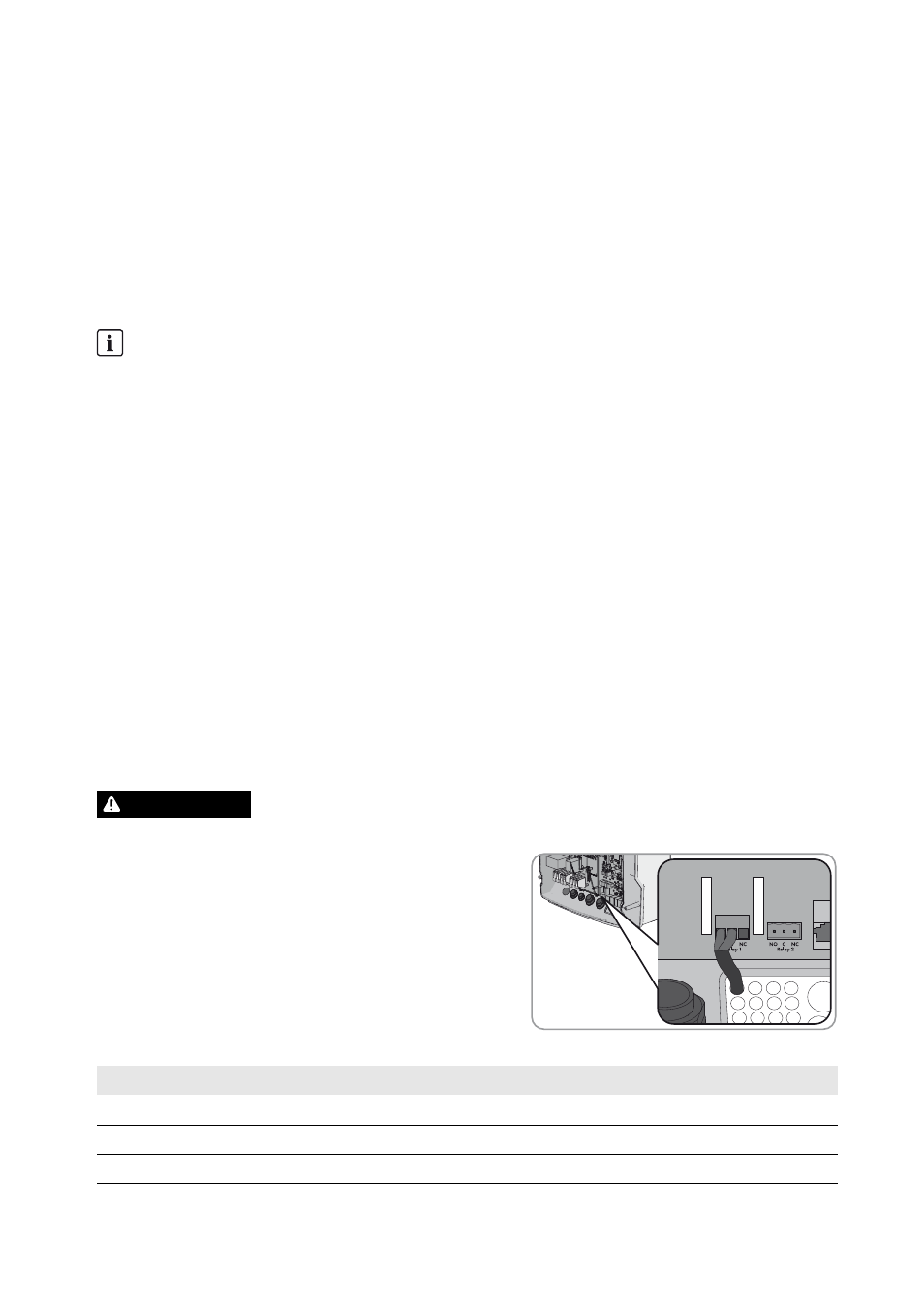

• En el Sunny Island, conecte el cable de control al relé
multifunción Relay1 o Relay2 (consulte el capítulo 7.5.5
“Conexión de Relay 1 y Relay 2”, página 56). Utilice para
ello las conexiones C y NO.
Valor Salida
GnRn El generador está en funcionamiento y conectado.
ExtVfOk La tensión y frecuencia del generador están dentro del rango para la conexión.
GdOn En el sistema aislado está conectada la red pública.
