7.4.3 Conexión de un equipo de conmutación al sistema eléctrico de
repuesto
7.4.3.1 Función del equipo de conmutación
En los sistemas eléctricos de repuesto el equipo de conmutación desconecta la red pública de la red eléctrica de
repuesto. Los cables de control, medición y energía eléctrica conectan el equipo de conmutación con el Sunny Island
(consulte el esquema de interconexión en las instrucciones breves “SMA Flexible Storage System con función de
alimentación de repuesto”).
7.4.3.2 Conexión de los cables de energía eléctrica de CA al equipo de
conmutación
Los cables de energía eléctrica de CA conducen la energía entre la red eléctrica de repuesto y el Sunny Island
(consulte el esquema de interconexión en las instrucciones breves “SMA Flexible Storage System con función de
alimentación de repuesto”).
Requisitos:
☐ En los sistemas eléctricos de repuesto trifásicos, L1 se debe conectar con el maestro, L2 con el esclavo 1 y L3 con
el esclavo 2. De esto resulta un campo giratorio a la derecha.
☐ La potencia de las fuentes de CA de la red eléctrica de repuesto no debe superar la potencia máxima conectable
de los inversores fotovoltaicos en sistemas eléctricos de repuesto (consulte el capítulo 10.2 “Conexión AC2 para
la red pública y el generador (fuente de energía externa)”, página 98). La suma de las potencias de los distintos
Sunny Island da como resultado la potencia máxima total.
Requisitos para el cableado:
☐ Conductor de cobre
☐ Número de conductores en el cable: 3
☐ Sección del conductor: 10 mm² … 16 mm²
☐ Diámetro del cable: 9 mm … 18 mm
Procedimiento:

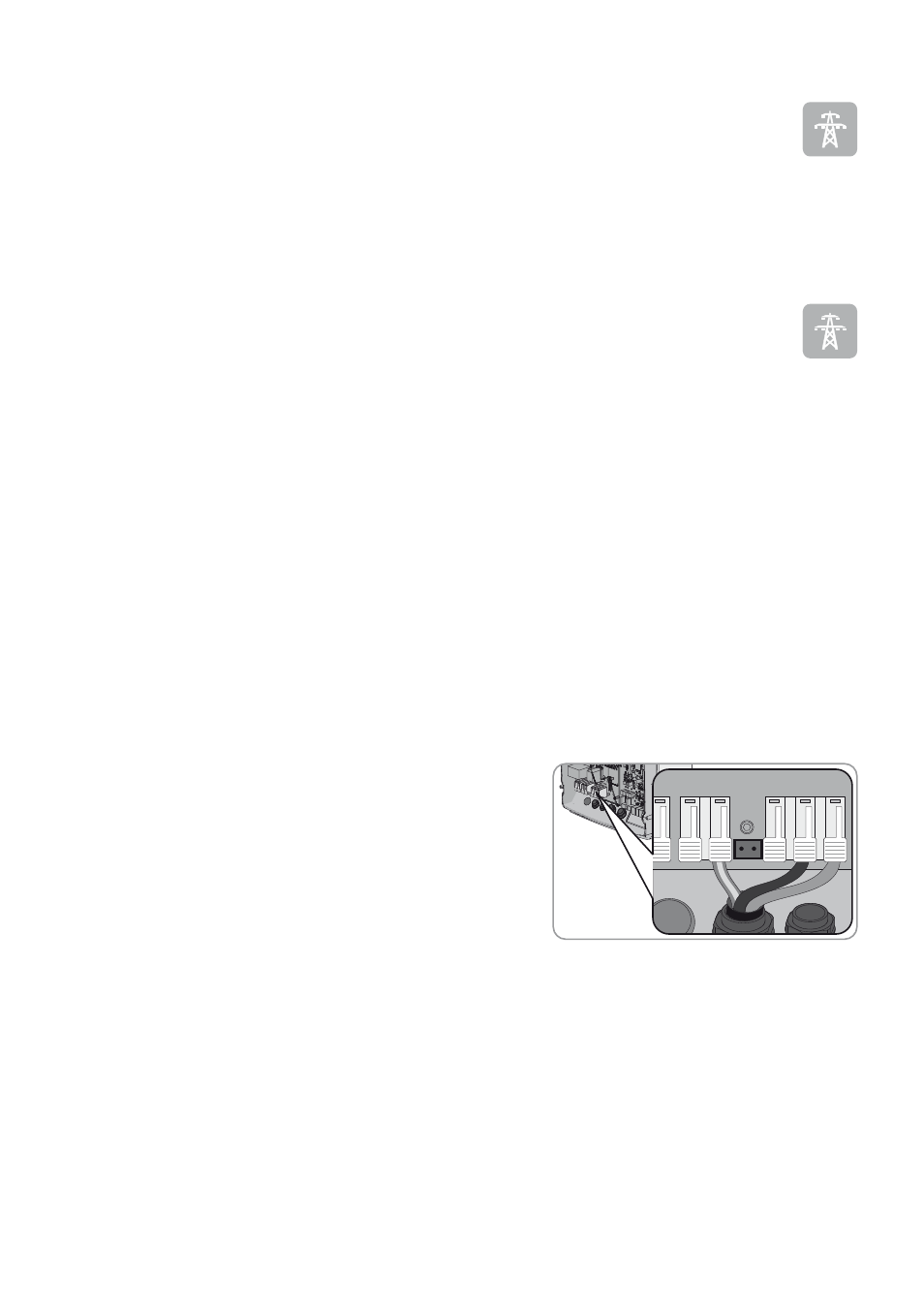

• En el Sunny Island conecte el cable de energía eléctrica de X3 a
los bornes AC2 Gen/Grid (consulte el esquema de
interconexión en las instrucciones breves
“SMA Flexible Storage System con función de alimentación de
repuesto”). Asegúrese de que el cable esté correctamente
conectado (consulte el capítulo 7.5.2 “Conexión de cables de
energía eléctrica de CA”, página 53).
• Conecte el conductor de fase a AC2 Gen/Grid L.
• Conecte el conductor neutro a AC2 Gen/Grid N
TT
.
• Conecte el conductor de protección a AC2 Gen/Grid PE.
