Requisitos para el cableado:
☐ Clasificación: CAT5e
☐ Longitud máxima del cable: 30 m
Procedimiento:
1. Si no hay ninguna interfaz de comunicación SI-SYSCAN.BGx montada, instale la SI-SYSCAN.BGx en cada maestro
(consulte la documentación de SI-SYSCAN-NR).
2. En el maestro del clúster principal, retire el terminador de la hembrilla SysCanOut e insértelo en la hembrilla
SysCanIn.
3. En el maestro del clúster principal, inserte el cable de datos amarillo en la hembrilla SysCanOut (consulte el
capítulo 7.5.4 “Conexión del cable de datos”, página 55).
4. En el maestro del clúster de extensión 1, inserte el otro extremo del cable de datos amarillo en la hembrilla
SysCanIn.
5. Conecte entre sí los otros clústeres de extensión según lo descrito en los pasos 3 y 4. Retire para ello los
terminadores.
6. En la hembrilla SysCanOut sin utilizar deje el terminador insertado. De esta manera, el bus de comunicación estará
terminado.
7.4.7.9 Conexión de RS485
Para realizar la comunicación con un producto de comunicación (como la Sunny WebBox) u otros productos
de SMA (p. ej., un inversor fotovoltaico) es necesaria la interfaz de comunicación SI-COMSMA.BGx. Si pide
el Sunny Island con la opción de pedido “comunicación para RS485”, SI-COMSMA.BGx viene integrada en cada
maestro.
Asignación del conector:

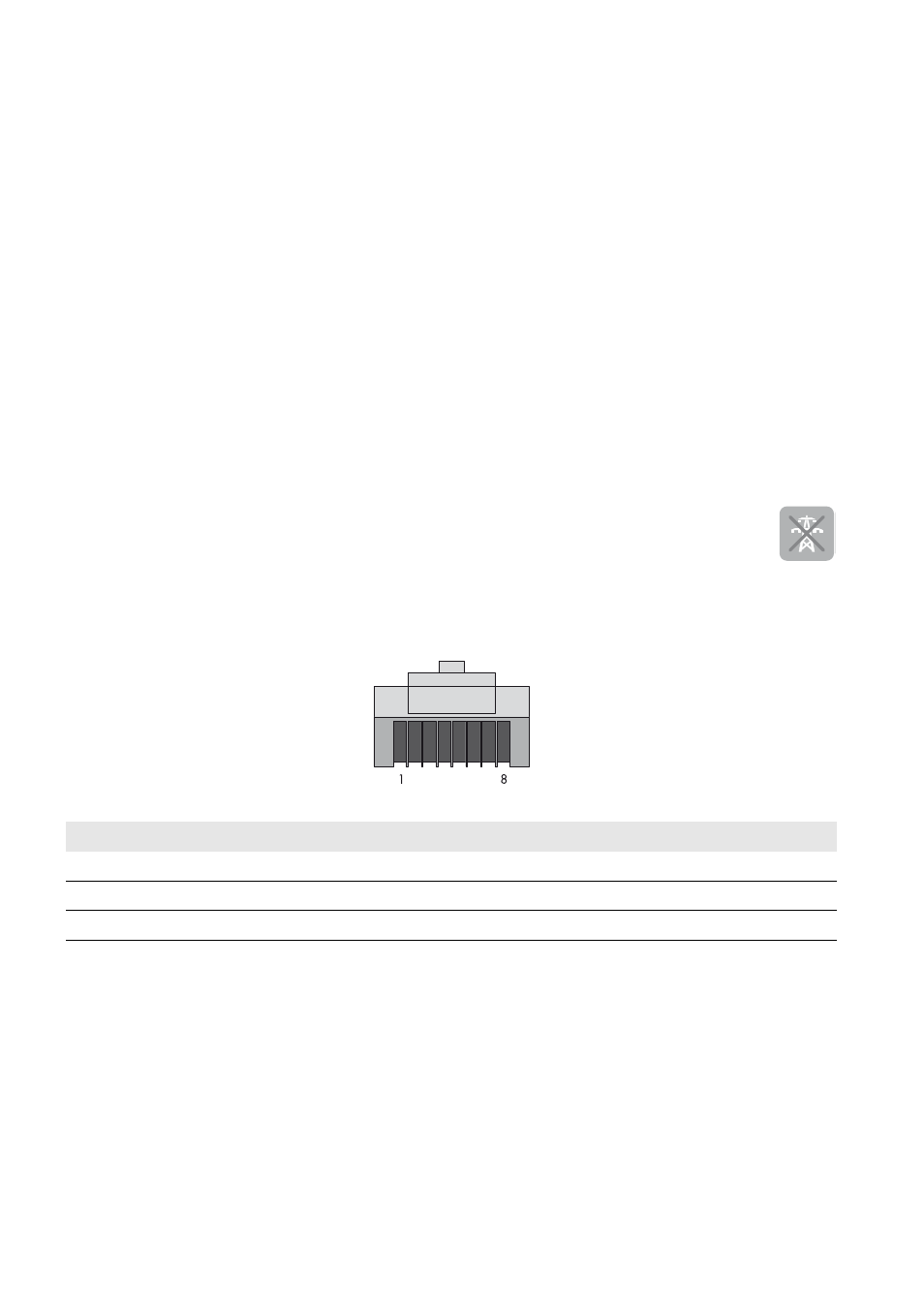

Imagen 12: Asignación del conector RJ45
Patilla Señal Código de colores de los conductores
2 GND Naranja a rayas blancas
3 Data+ (A) Blanco a rayas verdes
6 Data − (B) Verde a rayas blancas
