7.4.7.7 Conexión de los cables de control y medición de la Multicluster Box
En un sistema multiclúster, la Multicluster Box envía los datos de control y medición a los tres Sunny Island del
clúster principal a través de tres cables de datos rojos (consulte la documentación de la Multicluster Box).
Los cables de datos rojos se incluyen en el contenido de la entrega de la Multicluster Box.
Procedimiento:
• Inserte los cables de datos rojos en la hembrilla BackupVtgCur
de los Sunny Island del clúster principal (consulte el capítulo 7.5.4
“Conexión del cable de datos”, página 55). Realice estas
asignaciones:
• Conecte el maestro en la conexión Mstr./L1 de la
Multicluster Box.
• Conecte el esclavo 1 en la conexión Slv1./L2 de la
Multicluster Box.
• Conecte el esclavo 2 en la conexión Slv2./L3 de la
Multicluster Box.
7.4.7.8 Conexión de los cables de la comunicación multiclúster
En un sistema multiclúster, los maestros de cada clúster se comunican entre sí (consulte la documentación de
la Multicluster Box). Para la comunicación multiclúster, cada maestro debe tener instalada la interfaz de
comunicación SI-SYSCAN.BGx. Esta comunicación no existe en los sistemas multiclúster formados por un clúster. Si pide
el Sunny Island con la opción de pedido “comunicación para sistema multiclúster”, SI-SYSCAN.BGx viene integrada en
cada maestro.

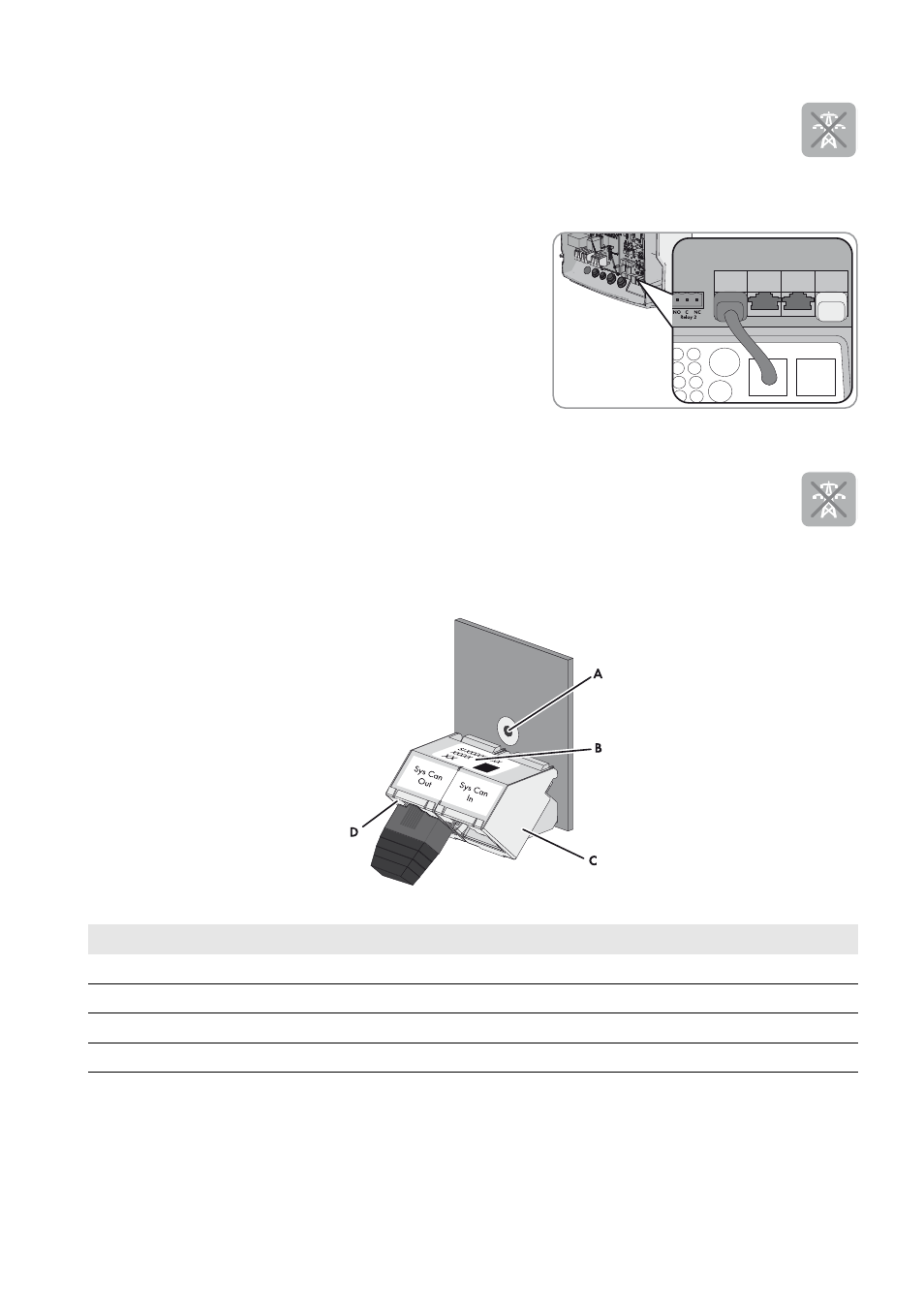

Imagen 11: Estructura de SI-SYSCAN.BGx
Posición Denominación
A Agujero de fijación
B Placa de características
C Hembrilla SysCanIn
D Hembrilla SysCanOut
