Cybex FT-360S Functional Trainer Owner’s Manual
Montaje
Página 6-4
Instalación de los soportes
ADVERTENCIA: Extreme las precauciones cuando instale los soportes. Si no lo hace, es posible
que se produzcan lesiones graves.
NOTA: Para sacar la unidad FT-360S del palet se necesitan un mínimo de dos personas.
1. Saque la unidad FT-360S del palet
(consulte los pasos 1A - 1C y la Figura 1).
Quite los cuatro pernos que sujetan la unidad A.
FT-360S al palet. Observe la Figura 1.
Con una persona en cada lado, levante con B.
cuidado la unidad FT-360S y sáquela del palet.
Coloque la unidad FT-360S donde vaya a usarse. C.
2. Instalación de los soportes en los estabilizadores
(consulte los pasos 2A - 2D y la Figura 2).
Ubique los cuatro soportes de 2,00 x 5,25 (Nº 97) A.
y los dos estabilizadores (Nº 103).
Coloque uno de los estabilizadores (Nº 103) de B.
manera que la parte inferior mire hacia arriba.
Observe la Figura 2.
Quite el adhesivo de los dos soportes e instale los soportes C.
de 2,00 x 5,25 (Nº 97) tal y como se muestra en la Figura 2.
Repita del paso A al C con el otro estabilizador. D.
3. Desinstalación de los soportes en el chasis
(consulte los pasos 3A - 3E y la Figura 3).
Ubique los cuatro soportes de 3,00 x 5,00 (Nº 98). A.
Incline con cuidado la unidad FT-360S hacia adelante (no supere B.
los 30 grados) o justo lo sufi ciente para instalar los soportes.
Observe la Figura 3 en la página siguiente.
Mientras una persona sujeta la unidad FT-360S ligeramente C.
inclinada, quite el adhesivo de los dos soportes e instale los soportes de 3,00 x 5,00 (Nº 98)
en el chasis tal y como se muestra en la Figura 3 y baje con cuidado la unidad FT-360S.
Incline con cuidado la unidad FT-360S hacia atrás (no supere los 30 grados) de manera que D.
haya sufi ciente espacio para instalar los dos soportes.
Repita el paso 3C. E.

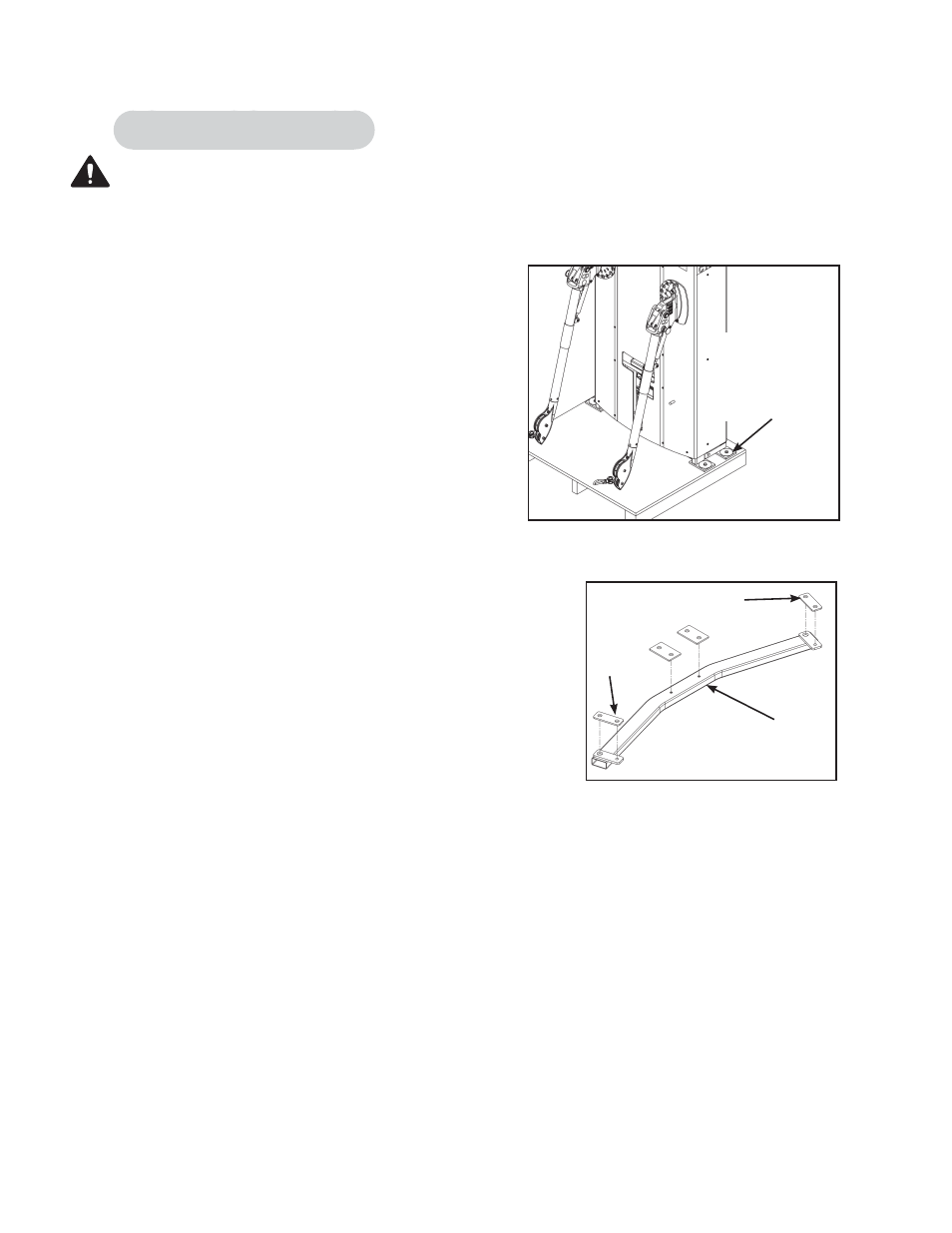

Figura 1
Quite los 4
pernos que
sujetan la
unidad FT-360S
al palet.
103
97
97
Figura 2
