Cybex FT-360S Functional Trainer Owner’s Manual
Montaje
Página 6-11

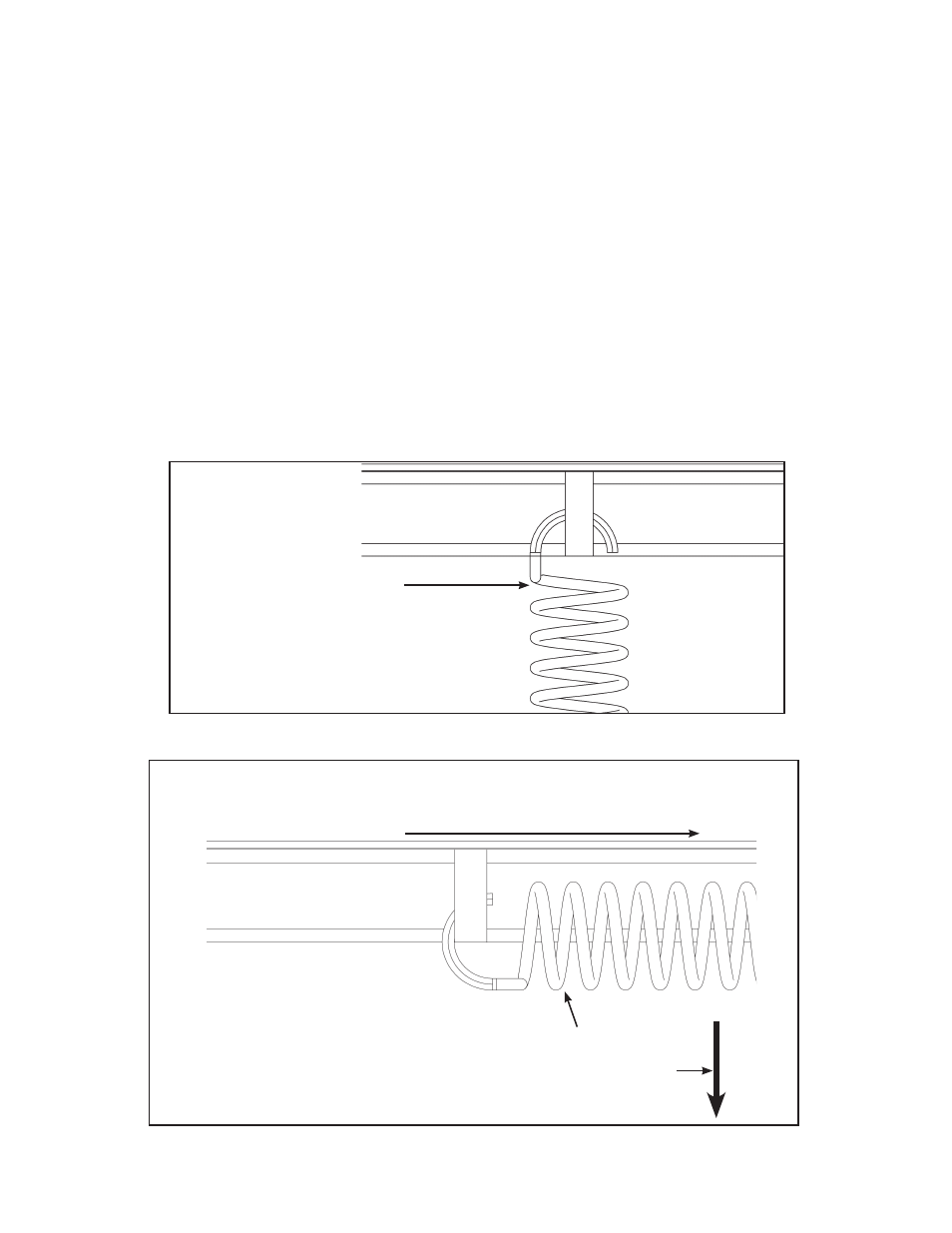

Figura 9
1. Doble el muelle 90 grados.
2. Deslice el muelle hacia dentro hacia el conector.
NOTA: La parte restante del muelle
(no se muestra) estará cara abajo unos
90 grados.
Agarre el muelle en esta área
Figura 8
6. Vuelva a instalar la cubierta superior.
Busque la cubierta superior y los 4 tornillos quitados en el paso 4A-B. A.
Coloque la cubierta superior en la parte superior del chasis. B.
Coloque a mano los tornillos de rosca. C.
Con la ayuda de una llave Allen de 1/8”, apriete los tornillos de manera segura. D.
7. Conecte el extremo superior de cada muelle. (consulte el paso 7A-D y las fi guras 8 y 9)
Encuentre el muelle desconectado en los pasos 2A-2D. A.
Agarre fi rmemente el extremo superior del muelle. B.
Estire hacia arriba el muelle con una mano. C.
Con la otra mano, conecte el conector al muelle (enganche). D.
Repita los pasos 7A - 7D para conectar el extremo superior del otro muelle. E.
