Cybex FT-360S Functional Trainer Owner’s Manual
Montaje
Página 6-9
ADVERTENCIA: Extreme las precauciones cuando instale la pila de pesas. Si no lo hace,
es posible que se produzcan lesiones graves.
NOTA: Para realizar esta operación se necesitan dos personas.
4. Quite la cubierta superior.
Con la ayuda de una llave Allen de 1/8”, quite los 4 tornillos que sujetan la cubierta superior. A.

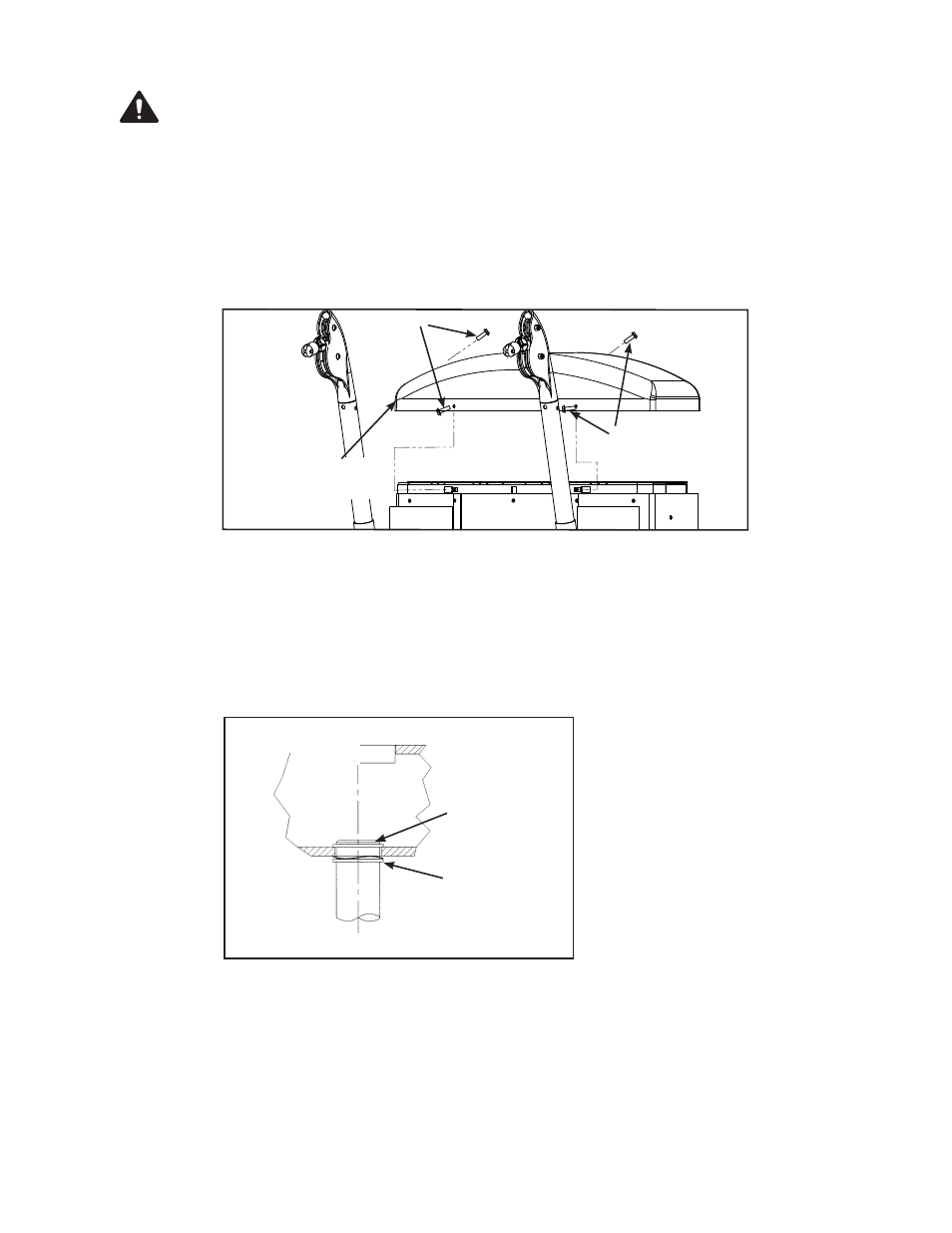

Observe la Figura 5.
Aparte los tornillos y la cubierta superior. B.
5. Instale la pila de pesas (consulte los pasos 5A - 5N y las Figuras 6A - 8).
Con la ayuda de unos alicates para anillos de fi jación externos, deslice el anillo de fi jación (y la A.
arandela de presión) hacia abajo unas dos pulgadas ( 5 cm.) desde la parte superior de la varilla
guía (de este modo se accederá al anillo superior). Repita este paso con la otra varilla guía.
Observe la Figura 6A.
Figura 6A
Arandela de
presión
y anillo de
fijación inferior
Anillo de fijación
superior
Chasis
Tornillos
Cubierta superior
Tornillos
Figura 5
