Montaje
Página 6-5
Instalación de las conexiones rápidas
1. Instalación de las conexiones rápidas (consulte el paso 1A, 1B y la Figura 1).
Gire los brazos hasta que alcancen la altura del conjunto.
A.
Localice las dos conexiones rápidas (Nº 61).
B.
Conecte cada conexión rápida (Nº 61) al cable en cada brazo del cable.
C.
Observe la Figura 1.
61
Figura 1
Figura 3
98
98
Incline el aparato
hacia adelante
e instale el
soporte para
cada lado.
Incline el
aparato hacia
atrás e instale
el soporte
para cada
lado.

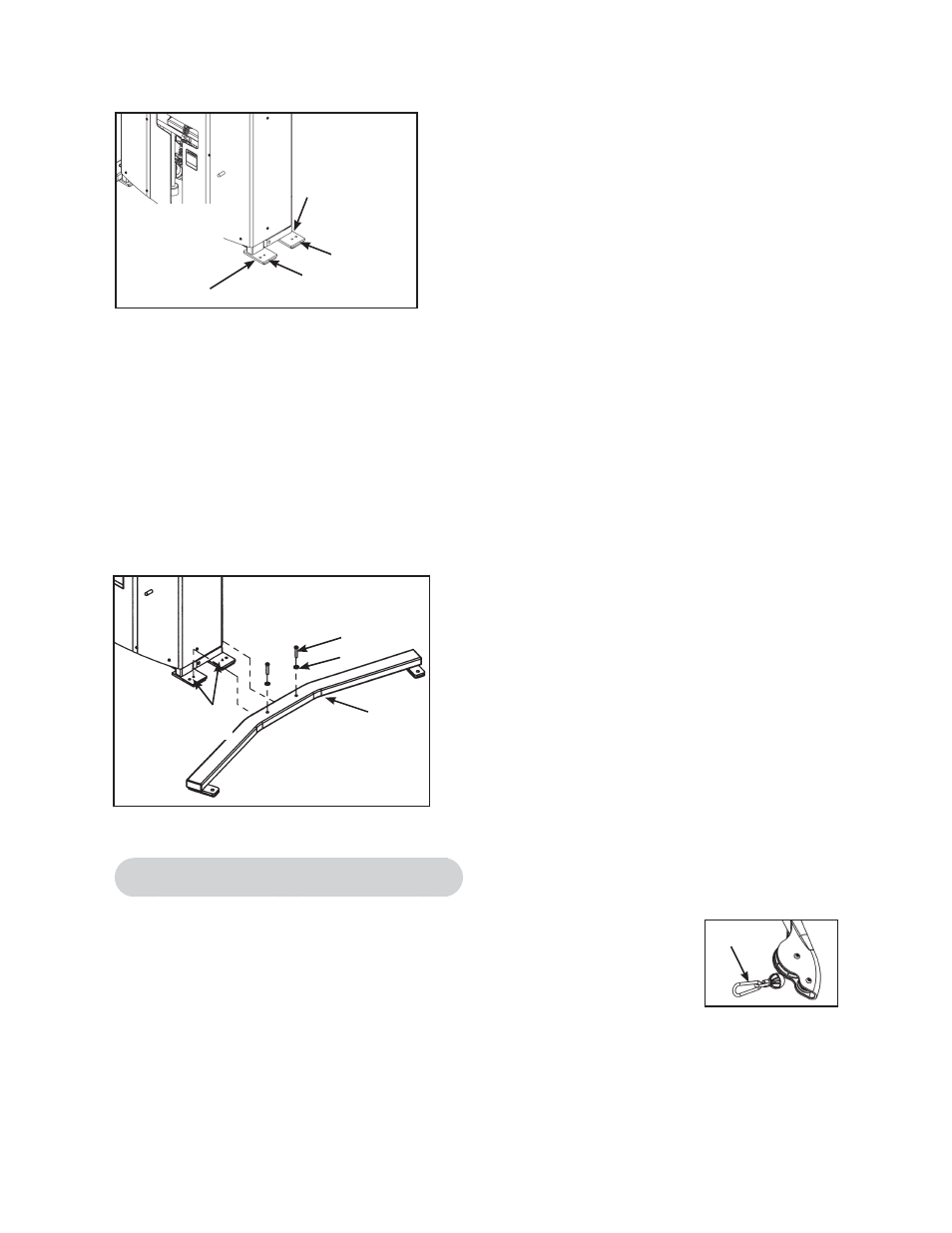

4. Instalación de los estabilizadores (consulte los pasos 4A - 4D y la Figura 4).
Localice cuatro BHSCS de 0,375-16 x 2,00 (negros, Nº 80), cuatro arandelas negras de 0,3125
A.
(Nº 81) y dos estabilizadores (Nº 103).
Alinee uno de los estabilizadores con los orifi cios del chasis. Observe la Figura 4.
B.
Localice el estabilizador mediante el uso de dos BHSCS de 0,375-16 x 2,00 (negros, Nº 80)
C.
y dos arandelas negras de 0,3125 (Nº 81) tal y como se muestra en la Figura 4.
Repita del paso 4B al 4C para instalar el otro estabilizador.
D.
Figura 4
80
81
103
NOTA: Use los
agujeros internos
