Cybex FT-360S Functional Trainer Owner’s Manual

Montaje
Página 6-10

Levante una de las varillas guía lo sufi ciente para

B.

que se vea el anillo de fi jación superior. Con la ayuda
de unos alicates para anillos de fi jación externos,
quite el anillo de fi jación superior y, a continuación,
baje la varilla guía.

Quite el anillo de fi jación inferior y la arandela

C.

de presión.

Repita los pasos 5B y C con el otro lado.

D.

Levante ligeramente e incline las varillas guía

E.

hacia fuera.

Quite con cuidado la pesa superior.

F.

Limpie las varillas guía a lo largo de las mismas.

G.

Lubríquelas aplicando una capa fi na de aceite de
motor para automóviles de viscosidad media.

Arandela de
presión y anillo
de fijación
inferior en la
ranura inferior

Anillo de
fijación superior
en la ranura
superior

Chasis

Con la ayuda de un ayudante, instale con cuidado cada pesa una a una.

H.

NOTA: Al instalar las pesas,

colóquelas de manera que los bordes anchos de los casquillos miren hacia arriba y los bordes estrechos
de los casquillos miren hacia abajo. Observe las Figuras 7A y 7B.

Deslice con cuidado la pesa superior por las varillas guía.

I.

En una de las varillas guía, coloque el anillo de fi jación inferior y la arandela de presión al menos dos

J.

pulgadas (5 cm.) por debajo del extremo superior de la varilla guía. Incline con cuidado las varillas guía
hacia el interior de la columna e introdúzcalas en los orifi cios para las varillas.

Levante la varilla guía por el orifi cio de montaje e instale el anillo de fi jación superior en la ranura superior

K.

de la varilla guía. Observe la Figura 6B.

Varilla guía inferior, arandela de presión y anillo de fi jación inferior. Observe la Figura 6B.

L.

Repita del paso I al K para sujetar la otra varilla guía.

M.

Mueva la polea y la correa de nuevo hasta el interior de la columna y vuelva a instalar la polea/cinta

N.

en la placa de pesas superior.Observe la Figura 4.

Apriete a mano los tornillos de fi jación. Use una llave de torsión y aplique una fuerza de 300-350 pulg./lbs

O.

(7,6-8,9 m/kgs).

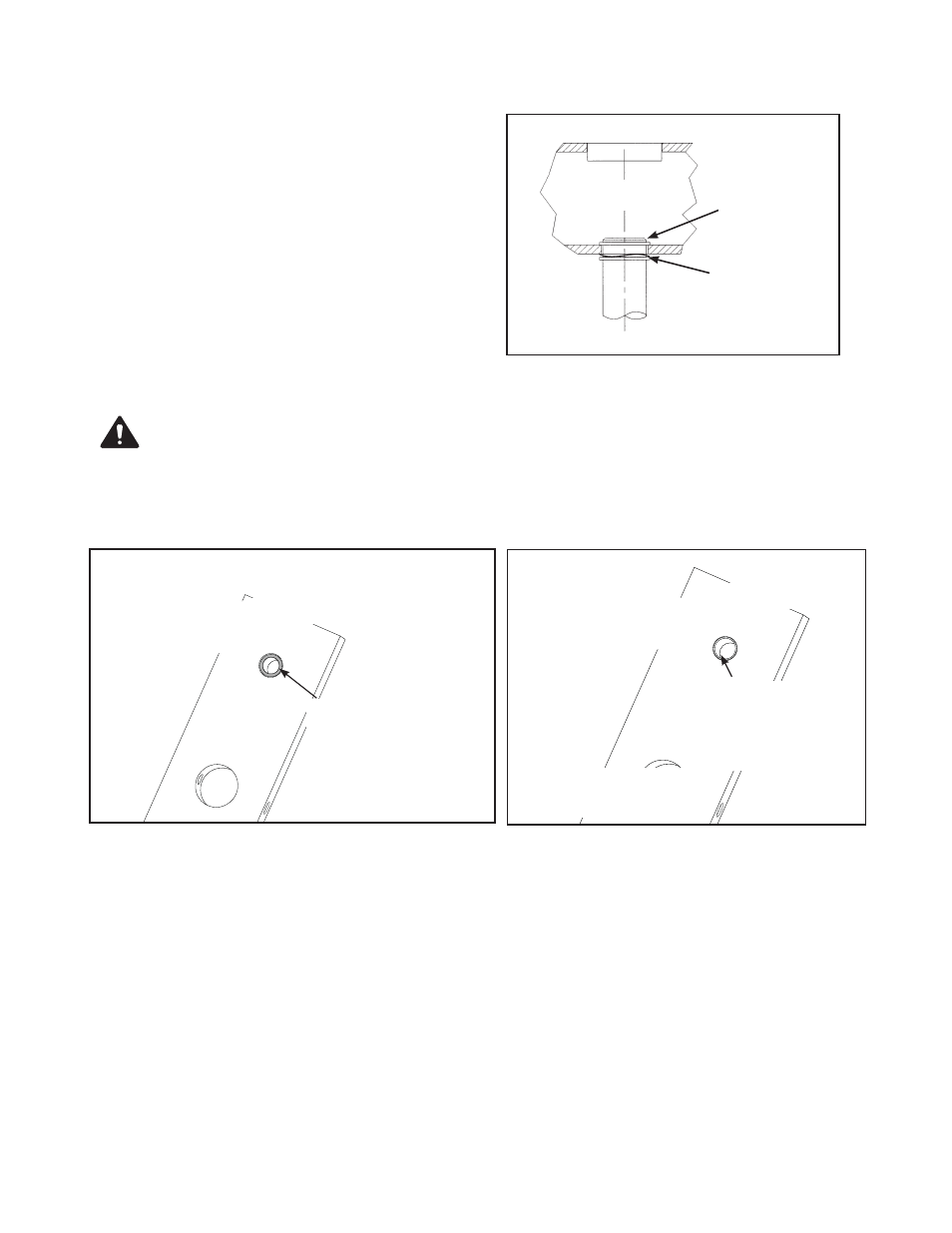

Figura 6B

ADVERTENCIA: Tenga mucho cuidado ya que las pesas son inestables hasta que las varillas guía están

sujetas. Si no realiza esto tal y como se ha indicado, pueden producirse lesiones.

Borde

ESTRECHO de

los casquillos

INCORRECT

O

El BORDE

ancho de los

casquillos mira

hacia arriba

CORRECT

O

NOTA: El borde estrecho

del casquillo debe mirar
hacia abajo.

Figura 7A

Figura 7B
