Montaje
Página 6-12
9. Instale las etiquetas de las pesas (consulte los pasos 9A - 9E y la Figura 11).
Localice la etiqueta con el número correspondiente a la pila de pesas. A. NOTA: No se usarán todas
las etiquetas con el número 25.
Quite con cuidado el adhesivo de la etiqueta. Alinee los orifi cios de la etiqueta con los orifi cios B.
correspondientes de la pila de pesas. NOTA: No permita que el adhesivo toque la pila de pesas en
este momento.
Inserte una varilla guía en cada uno de los agujeros de la plantilla. C. NOTA: Una varilla guía puede ser
cualquier elemento que se adapte al agujero de la pila de pesas, por ejemplo, una clavija del selector
de la pila de pesas.
Con cuidado, alinee la etiqueta y péguela en las pesas. D.
Con cuidado, quite el lateral delantero, para que los E.
números se peguen en las pesas.
Agarre el muelle en esta área
Estire el muelle hacia abajo y
deslícelo hasta engancharlo en el
conector del extremo del cable
NOTA: Los enganches pueden mirar
hacia adelante o hacia atrás.

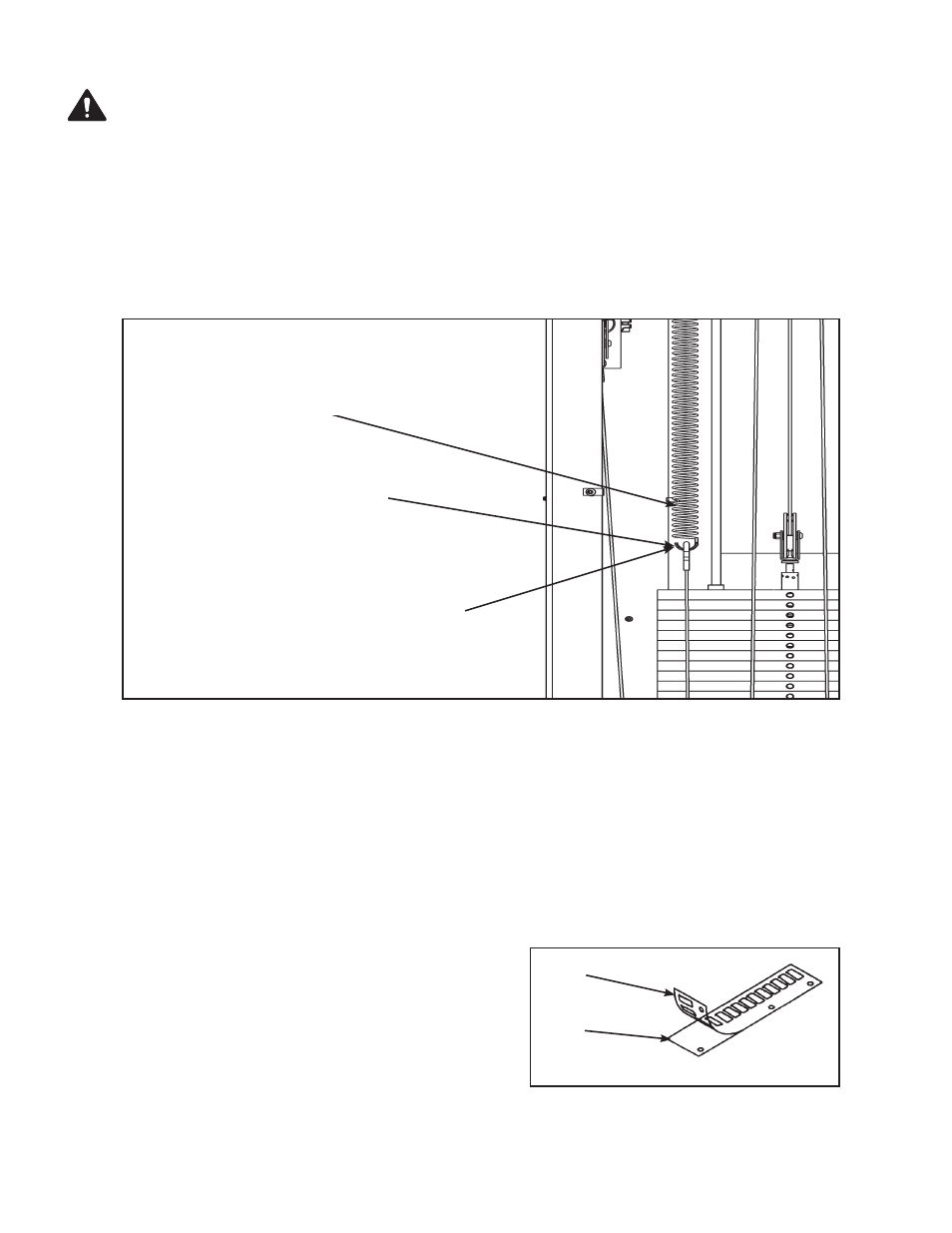

Figura 10
Figura 11
Parte delantera
Parte trasera
ADVERTENCIA: Extreme las precauciones cuando instale los muelles. Si no lo hace, es posible
que se produzcan lesiones graves.
8. Vuelva a conectar el extremo inferior de cada muelle (consulte los pasos 8A - 8D y la Figura 10).
Agarre fi rmemente el extremo inferior del muelle. A.
Estire el muelle hacia abajo con una mano. B.
Con la otra mano, conecte el conector del extremo del cable al muelle (enganche). C.
Repita los pasos 8A - 8C para conectar el extremo inferior del otro muelle. D.
