u Modelos trifásicos clase de 400 V: 4A0930, 4A1200
+1
–
R/L1
S/L2
T/L3
R1/L11
S1/L21
T1/L31
U/T1
V/T2
W/T3
+3
+
Suministro
eléctrico
de 24 V
Bobina de
choque
de CC
Relé
Tablero de
compuerta Tablero
de control
Operador
Sensor de
corriente

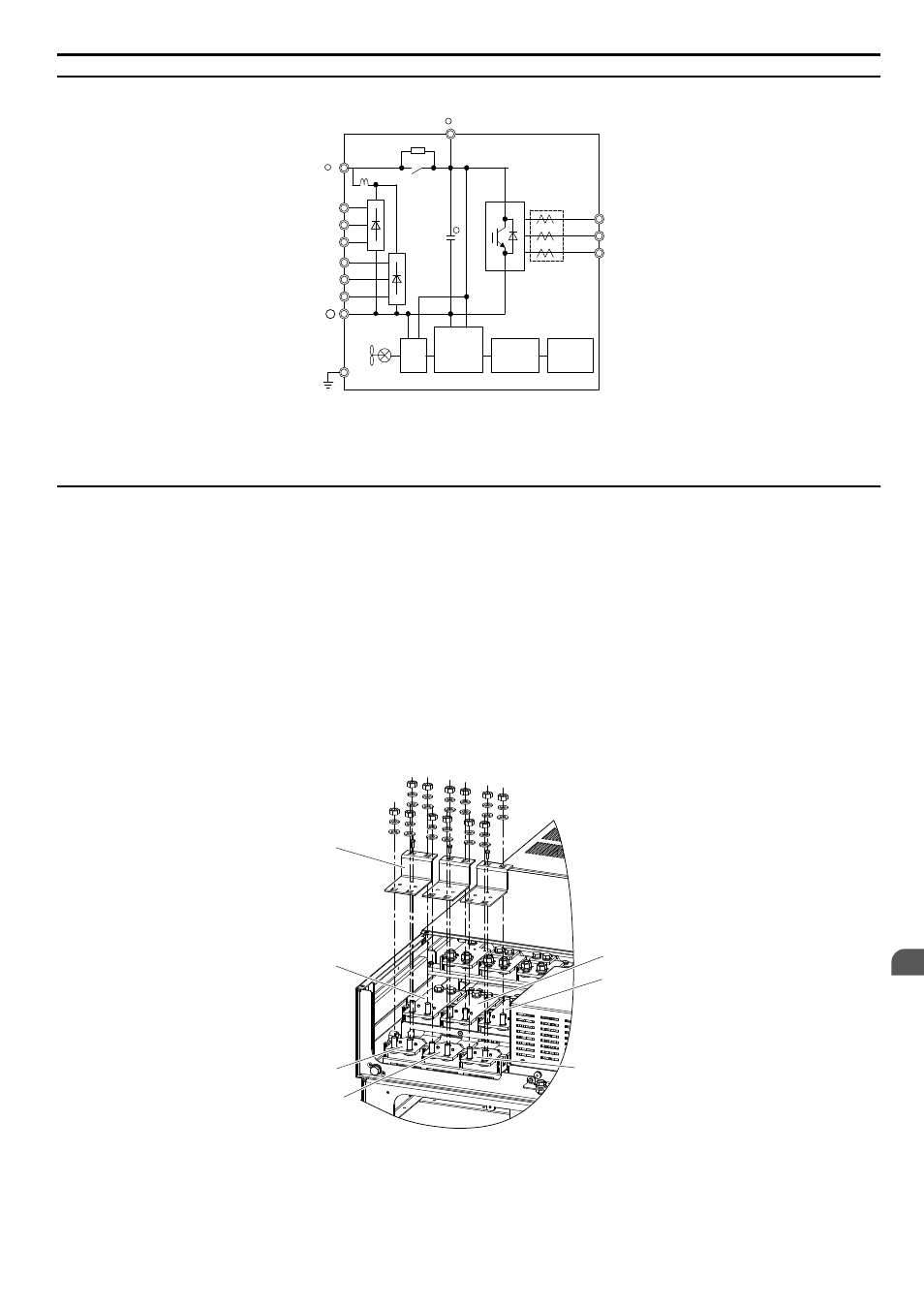

Figura 3.6 Conexión de los terminales del circuito principal
Nota: Los modelos 4A0930 y 4A1200 son compatibles para funcionar con una rectificación de 12 fases. Refiérase a Rectificación de 12
fases PAG. 105 para conocer los detalles.
u Rectificación de 12 fases
n Extracción del puente
Los modelos 4A0930 y 4A1200 son compatibles para funcionar con una rectificación de 12 fases. El funcionamiento con
este tipo de rectificación requiere que el usuario prepare de forma independiente un transformador de tres bobinas para
que el suministro de energía sea adecuado. Comuníquese con Yaskawa o el representante de ventas más cercano para
obtener especificaciones sobre el transformador.
ADVERTENCIA! Peligro de incendio. Si no se quitan los puentes que ponen en corto los terminales del suministro eléctrico en el circuito
principal al operar la rectificación de 12 fases, existe el riesgo de que se produzcan muertes o lesiones graves a causa de incendios.
n Notas prácticas
Los modelos 4A0930 y 4A1200 se envían de fábrica con puentes que ponen en corto los terminales R/L1-R1/L11, S/L2-
S1/L21 y T/L3-T1/L31.
Para operar con rectificación de 12 fases, quite los tornillos M5 y los puentes tal como se indica en la
Figura 3.7 .
R1/L11
Puente
R/L1
S/L2
T/L3
T1/L31
S1/L21
Figura 3.7 Extracción del puente
3.2 Diagrama de conexión del circuito principal
