TERMINALES
DEL CIRCUITO
DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
(2) TERMINALES DE
PUESTA A TIERRA
SECCIÓN A-A
DETALLE A
DETALLE A
El calibre de los cables y los torques de ajuste son idénticos a los de los modelos estándar.
Unidad: in. [mm]

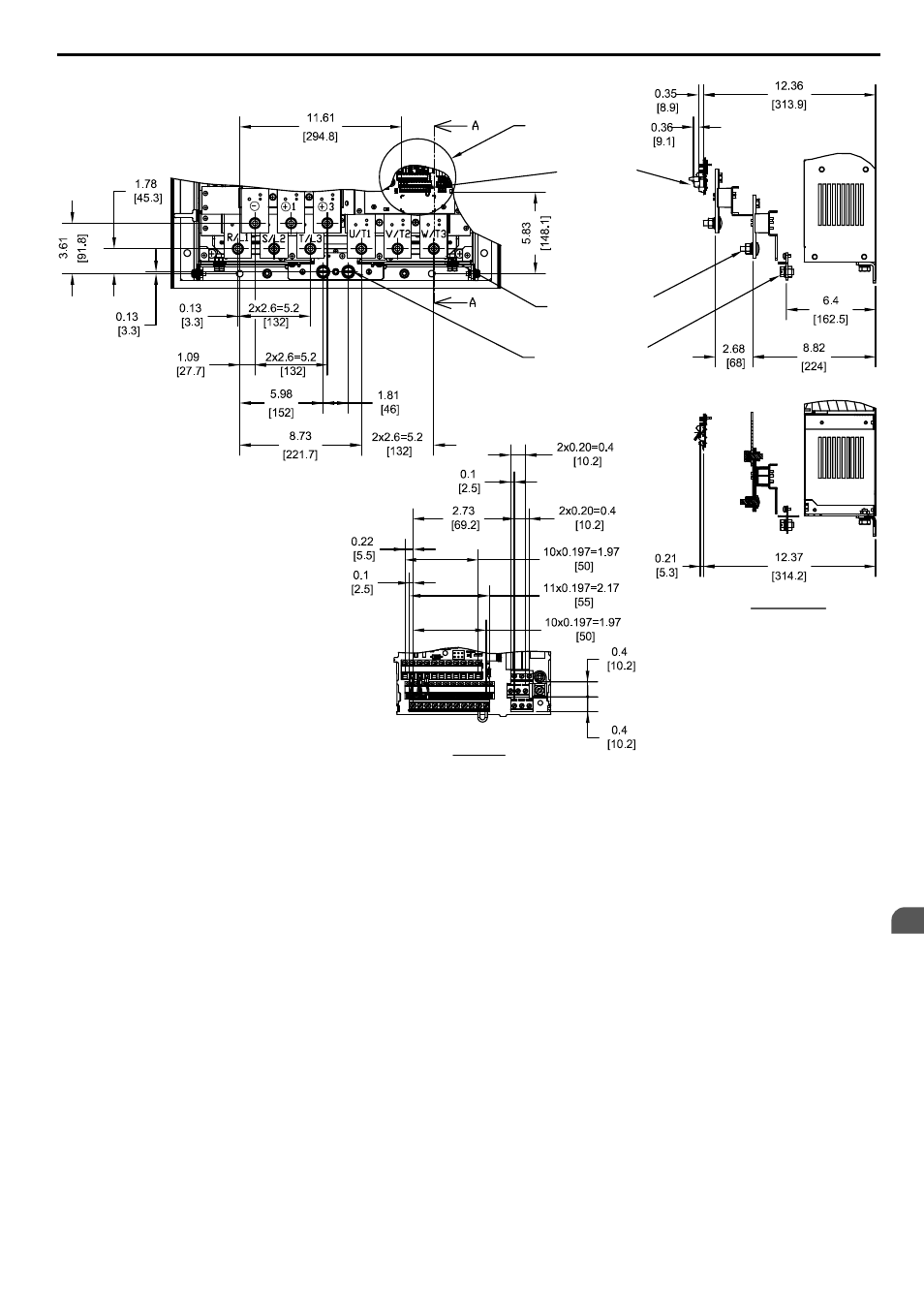

Figura 2.51 Modelo 4A0250
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido 87
2
Instalación mecánica
