DETALLE A
Unidad: in. [mm]
SECCIÓN B-B
DETALLE A
TERMINALES
DEL CIRCUITO
DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
(2) TERMINALES DE
PUESTA A TIERRA

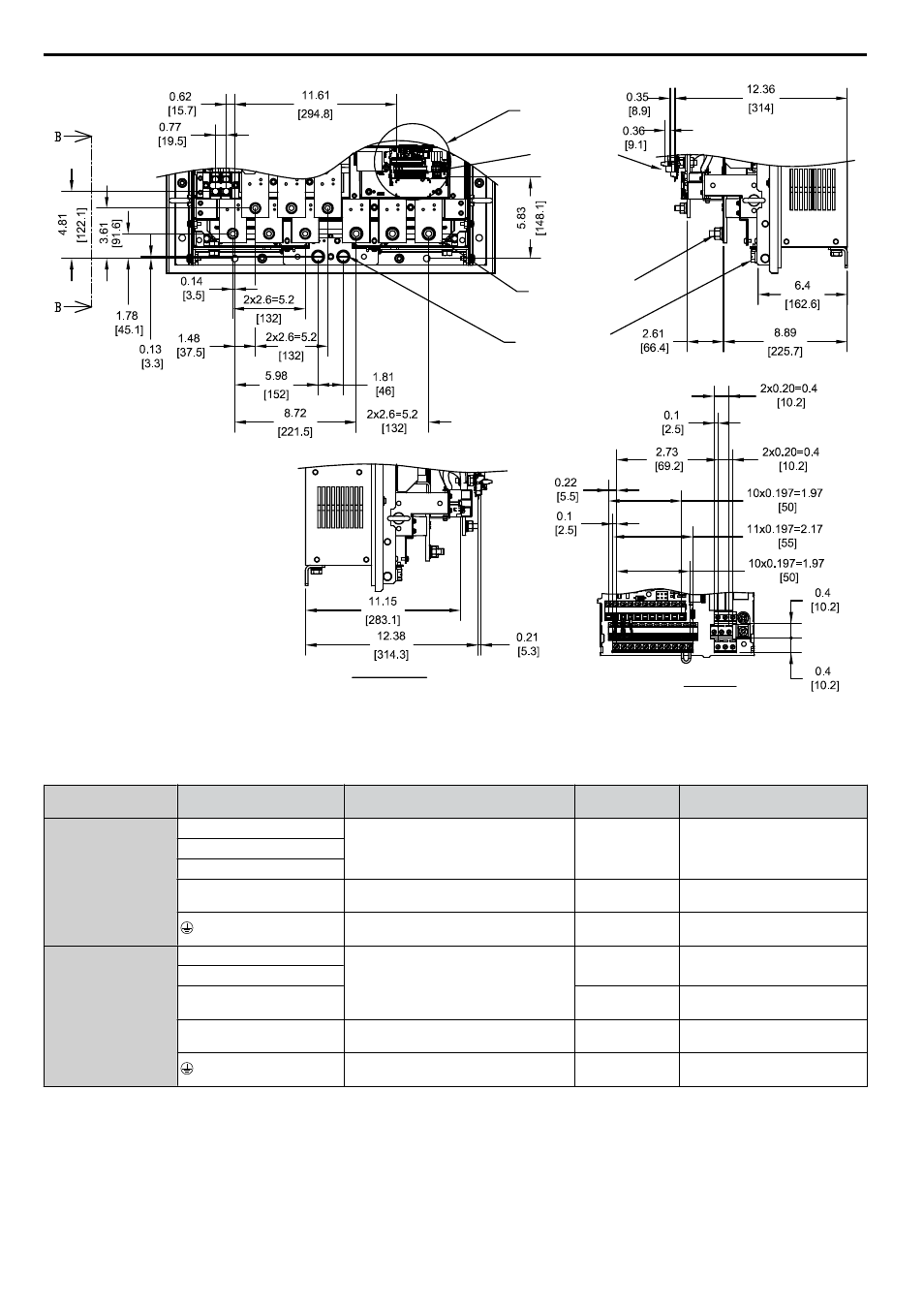

Figura 2.52 Modelos 4T0250 a 4T0362
Tabla 2.27 Especificaciones de terminales y cables del circuito principal y de puesta a tierra de los modelos 4T0250, 4T0296
y 4T0362 de 12 pulsos
Modelo de variador Terminal
Rango de cable
AWG, kcmil
Tamaño del
tornillo
Torque de ajuste
N·m (lb.in.)
4T0250 <1>
R/L1, S/L2, T/L3
Consulte el tamaño del cable en los códigos
correspondientes
M10
18 a 23
(159.3 a 203.6)
R1/L11, S1/L21, T1/L31
U/T1, V/T2, W/T3
⊖, ⊕3 22 a 1/0 (0.3 a 53.5) M6
2.5 a 3.0
(22.1 a 26.6)
Consulte el tamaño del cable en los códigos
correspondientes
M10
18 a 23
(159.3 a 203.6)
4T0296 <1>
4T0362 <1>
R/L1, S/L2, T/L3
Consulte el tamaño del cable en los códigos
correspondientes
M10
18 a 23
(159.3 a 203.6)
R1/L11, S1/L21, T1/L31
U/T1, V/T2, W/T3 M12
32 a 40
(283.2 a 354.0)
⊖, ⊕3 22 a 1/0 (0.3 a 53.5) M6
2.5 a 3.0
(22.1 a 26.6)
Consulte el tamaño del cable en los códigos
correspondientes
M12
32 a 40
(283.2 a 354.0)
<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02.
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
