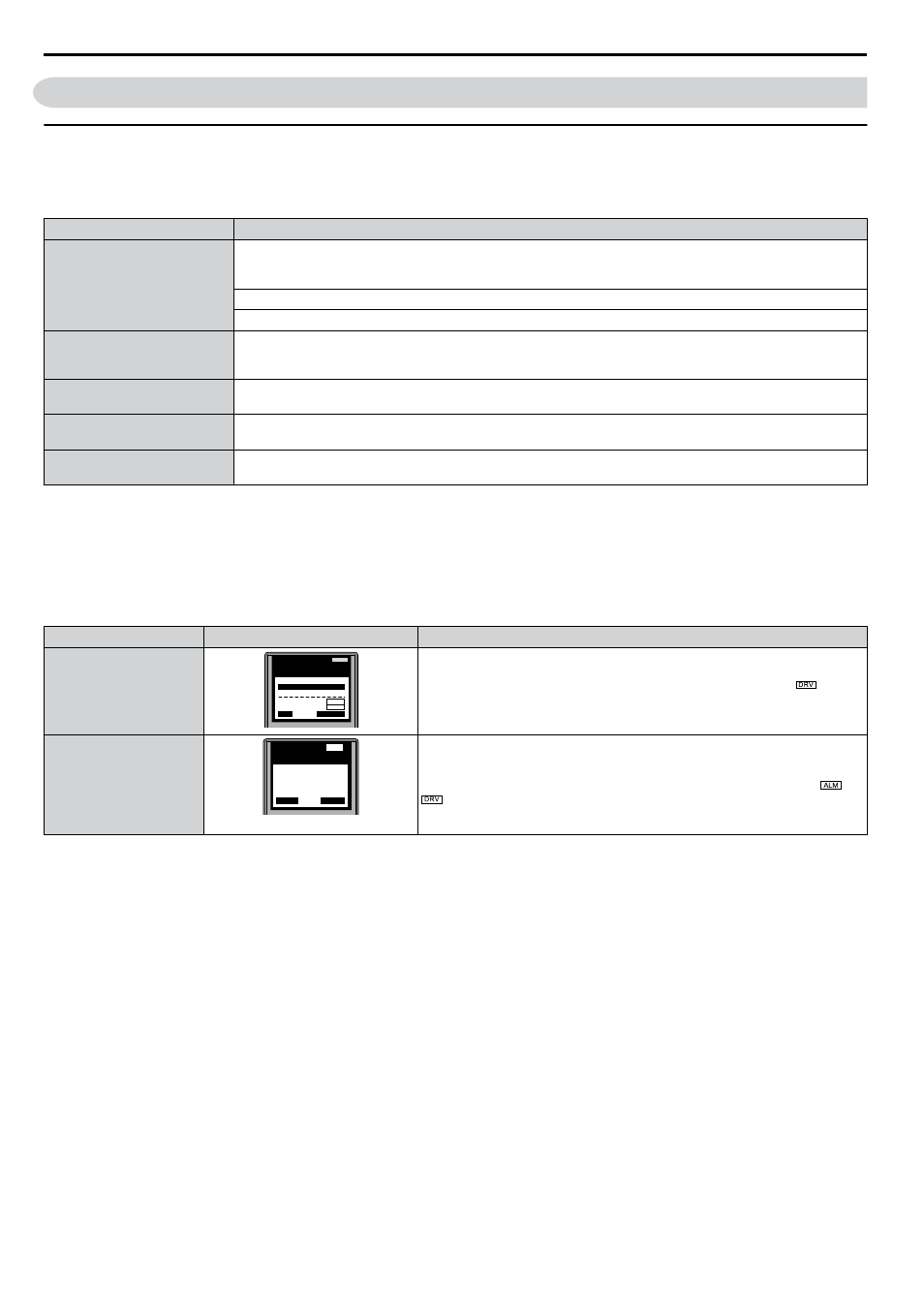

4.4 Puesta en marcha del variador
u Puesta en marcha del variador y pantalla de estado de funcionamiento
n Puesta en marcha del variador
Revise la siguiente lista de comprobación antes de realizar el procedimiento de encendido.
Elemento a revisar Descripción
Tensión del suministro
eléctrico
Clase de 200 V: trifásica, 200 a 240 Vca y 50/60 Hz
Clase de 400 V: trifásica, 380 a 480 Vca y 50/60 Hz
Clase de 600 V: trifásica, 500 a 600 Vca y 50/60 Hz
Cablee correctamente los terminales de entrada del suministro eléctrico (R/L1, S/L2 y T/L3).
Compruebe que exista una conexión a tierra adecuada del variador y el motor.
Terminales de salida del
variador y terminales del
motor
Cablee correctamente los terminales de salida del variador U/T1, V/T2 y W/T3 con los terminales del motor U,
V y W.
Terminales del circuito de
control
Compruebe las conexiones del terminal del circuito de control.
Estado del terminal de control
del variador
Abra todos los terminales del circuito de control (apagado).
Estado de la carga y la
maquinaria conectada
Desacople el motor de la carga.
<1> Cuando conecte los modelos CIMR-Ao 4A0930 y 4A1200, verifique lo siguiente: quite los puentes R1/L11, S1/L21 y T1/L31 al usar
rectificación de 12 fases. Al operar sin la rectificación de 12 fases, conecte correctamente los terminales R1/L11, S1/L21 y T1/L31, además
de los terminales R/L1, S/L2 y T/L3.
n Pantalla de estado
Cuando el suministro de energía que llega al variador está encendido, las luces del operador digital aparecen de la siguiente
manera:
Estado Nombre Descripción
Funcionamiento normal
LO
RE ESC
RUN STOP
ENTER RESET
DIGITAL OPERATOR JVOP-180 ALARM
- MODE -
U1-01= 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00 A
DRV
FREF (OPR)
Rdy
JOG FWD FWD/REV
LSEQ
LREF
El área de exhibición de datos muestra la referencia de frecuencia. está
encendido.
Falla
LO
RE ESC
RUN STOP
ENTER RESET
DIGITAL OPERATOR JVOP-180 ALM
- MODE -
EF3
Ext Fault S3
DRV
FWD RESET
Falla externa (ejemplo)
Los datos mostrados varían según el tipo de falla. Refiérase a Pantalla de fallas,
causas y posibles soluciones PAG. 195 para obtener más información. y
se encienden.
4.4 Puesta en marcha del variador
