H
M
G
F

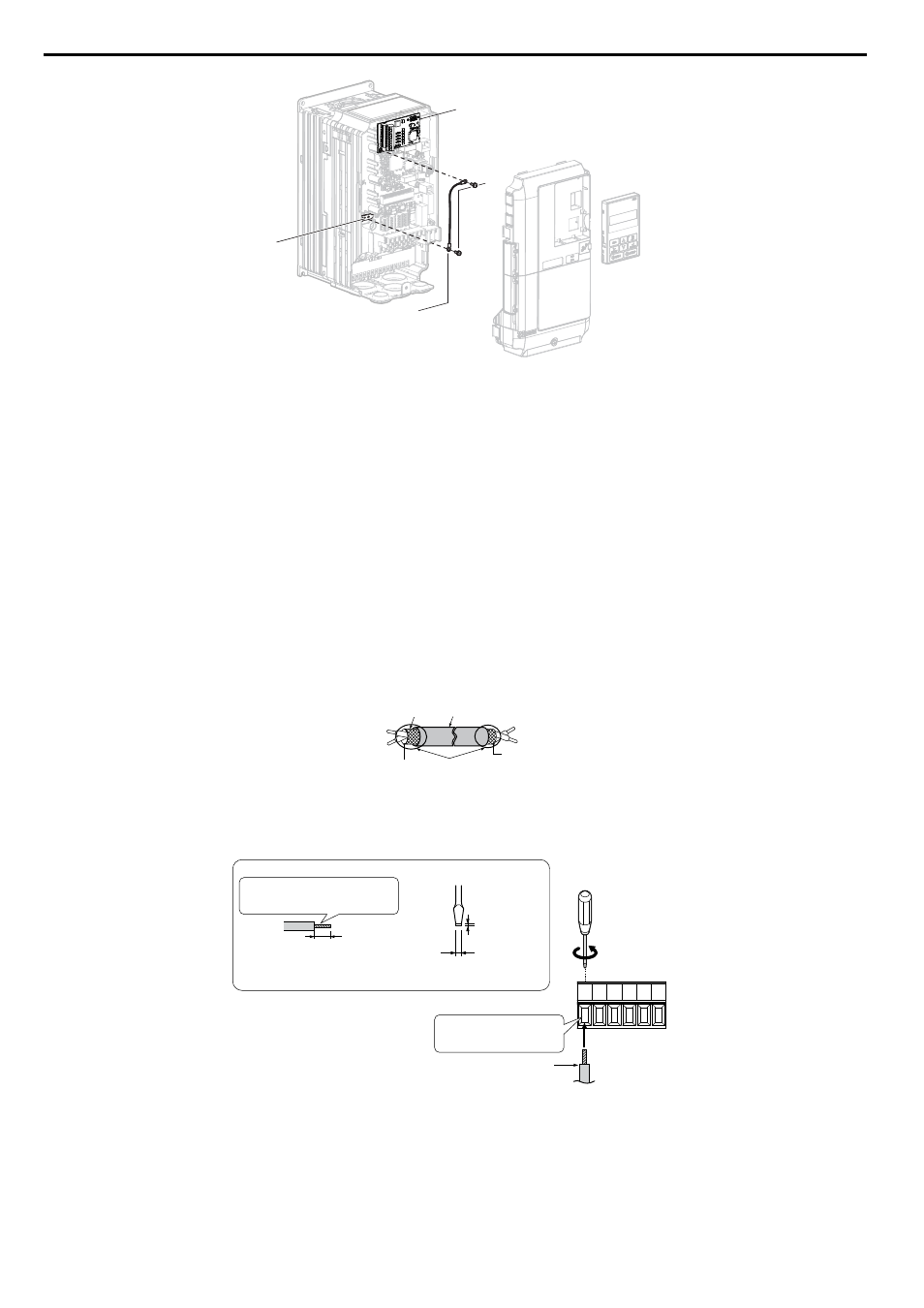

Figura 7.4 Conecte el cableado a tierra
Nota:
1. El paquete de la opción incluye dos cables de puesta a tierra. Utilice el cable más largo al enchufar la opción en el
conector CN5-C del lado del variador. Utilice el cable más corto al enchufar la opción en el conector CN5-B. Consulte
más información en el manual de instalación de opciones.
2. Existen dos orificios para tornillos en el variador para usar como terminales de tierra (H). Al conectar tres opciones,
dos hilos de tierra deben compartir el mismo terminal de tierra del variador.
4.
Prepare y conecte los extremos del cable como se observa en la
Calibres de cable y torques de ajuste de la opción PG-X3 PAG. 260
o
Refiérase a Calibres de cable y
torques de ajuste de la opción PG-X3 PAG. 260
para confirmar que cada terminal reciba el torque de ajuste
adecuado. Tome precauciones específicas para garantizar que cada cable esté bien conectado y que el
aislamiento de los cables no quede prensado accidentalmente entre los terminales eléctricos.
ADVERTENCIA! Peligro de incendio. Apriete todos los tornillos de terminales según el torque de ajuste especificado. Las
conexiones eléctricas flojas pueden causar lesiones graves o la muerte por incendio debido a un sobrecalentamiento de las
conexiones eléctricas. Apretar los tornillos más allá del torque de ajuste especificado puede causar un funcionamiento erróneo,
daños en el bloque de terminales o un incendio.
AVISO: Puede ser necesario utilizar un tubo termocontraíble o cinta aislante para asegurar que el blindaje del cable no entre
en contacto con otros cables. Un aislamiento insuficiente puede causar cortocircuitos y dañar la opción o el variador.
Aislamiento
Funda del blindaje
Blindaje
Terminal
opcional de PG
PG en el motor
FE/SD
Terminal de conexión
a tierra
(Aísle con cinta aislante
o tubo termocontraible)
Figura 7.5 Preparación de los extremos del cable blindado
Bloque opcional
de terminales
Preparación de los extremos del conductor:
Tamaño del destornillador
Unos 5.5 mm (7/32"),
cuando no usan
mangas aislantes
de remache
Tire el blindaje hacia atrás y gire
ligeramente el extremo con los
dedos, sin dejar que se deshilache.
Al PG del motor
(no suelde los extremos)
Afloje los tornillos e inserte
el cable en la abertura del
bloque de terminales.
Profundidad
de la hoja de
0.4 mm o menos
Ancho de la
hoja de 2.5 mm
o menos
Figura 7.6 Preparación y conexión del cableado del cable
5.
Cablee el encoder PG del motor hasta el bloque de terminales de la opción. Consulte las instrucciones de cableado
y la
Refiérase a Funciones de terminales de la opción PG-B3 PAG. 256
para obtener una descripción detallada
de las funciones del terminal de opciones.
