4.1 Uso del operador digital
Utilice el operador digital para ingresar comandos de Marcha y Paro, editar parámetros y mostrar datos, como la
información sobre fallas y alarmas.
u Teclas y pantallas del operador digital
LO
RE
F2 F1
ESC
RUN STOP
ENTER RESET
ALM DIGITAL OPERATOR
12
11
9
8
1
2
3
10
4 5 6 7

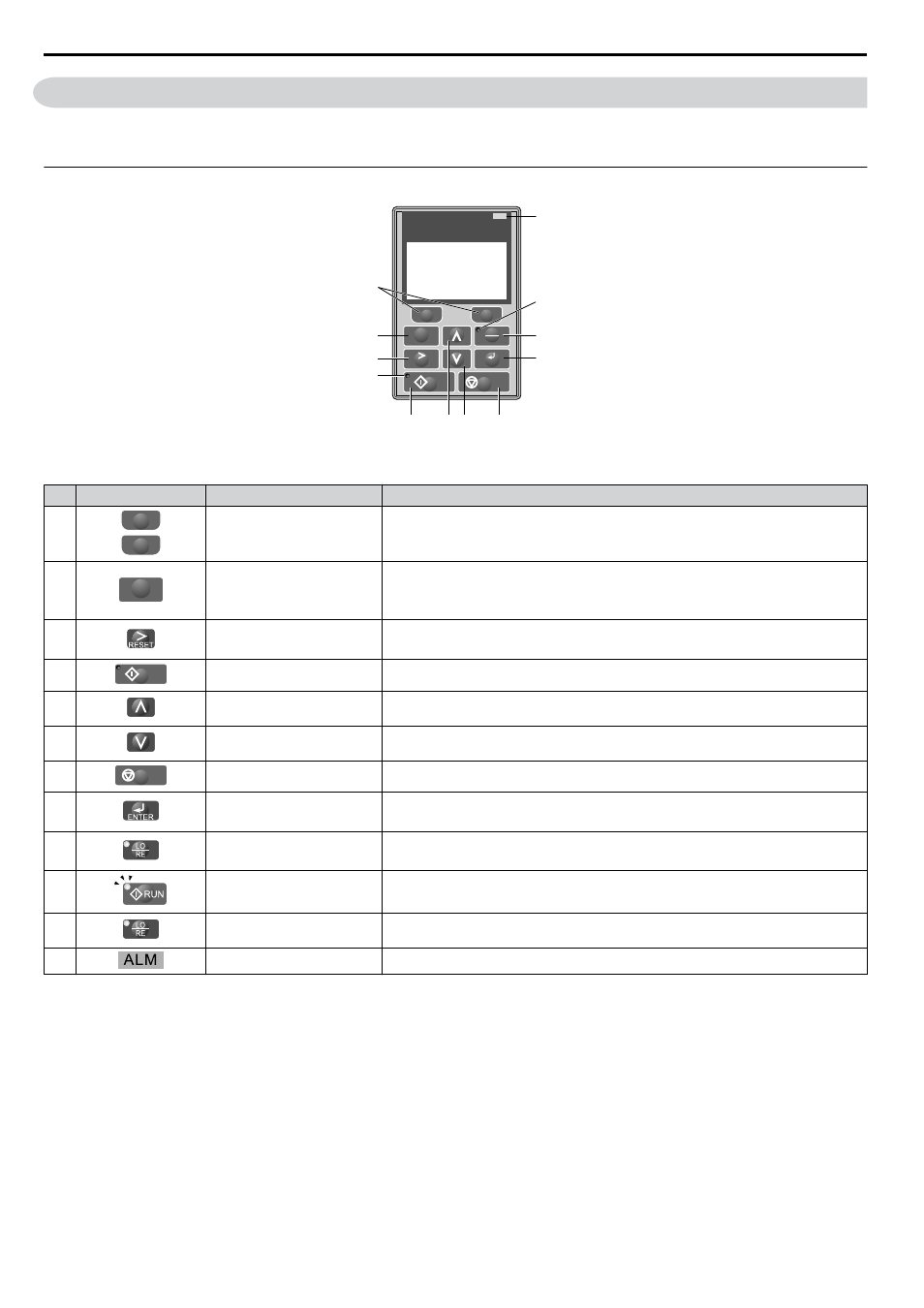

Figura 4.1 Teclas y pantallas del operador digital
N.º Pantalla Nombre Función
1
F1
F2
Tecla de función
(F1, F2)
Las funciones asignadas a F1 y F2 varían según el menú que aparece actualmente. El
nombre de cada función aparece en la mitad inferior del monitor.
2 ESC Tecla ESC
• Regresa a la pantalla anterior.
• Desplaza el cursor un espacio hacia la izquierda.
• Al pulsar y soltar este botón, regresa a la pantalla de Referencia de frecuencia.
3 Tecla RESET
• Desplaza el cursor hacia la derecha.
• Restablece el variador para borrar una situación de falla.
4 RUN Tecla RUN Pone en marcha el variador en modo LOCAL.
5 Tecla de flecha hacia arriba
Se desplaza hacia arriba para mostrar el siguiente elemento, selecciona los números de
los parámetros y aumenta los valores de la configuración.
6 Tecla de flecha hacia abajo
Se desplaza hacia abajo para mostrar el elemento anterior, selecciona los números de
los parámetros y reduce los valores de la configuración.
7 STOP Tecla STOP <1> Detiene el funcionamiento del variador.
8 Tecla ENTER
• Ingresa valores y configuraciones de los parámetros.
• Selecciona un elemento del menú para desplazarse entre las pantallas
9
Tecla de selección LO/RE
<2>
Alterna el control del variador entre el operador (LOCAL) y una fuente externa (PNP)
(REMOTE) para el comando de Marcha y la referencia de frecuencia.
10 Luz RUN
Está encendida mientras el variador opera el motor. Consulte la página 140 para
conocer los detalles.
11 Luz LO/RE
Está encendida mientras el operador permanece seleccionado para poner en marcha el
variador (modo LOCAL). Consulte la página 140 para conocer los detalles.
12 Luz ALM LED Refiérase a Visualizaciones del LED de ALARMA (ALM) PAG. 140 .
<1> La tecla STOP tiene la mayor prioridad. Pulsar esta tecla STOP siempre hace que el variador detenga el motor, incluso si hay un comando de
Marcha activo en cualquier fuente externa de comandos de Marcha. Para desactivar la prioridad de la tecla STOP, cambie el parámetro o2-02
a 0.
<2> La tecla LO/RE solo puede alternar entre LOCAL y REMOTE cuando el variador está detenido. Para desactivar la tecla LO/RE y prohibir el
cambio entre LOCAL y REMOTE, cambie el parámetro o2-01 a 0.
