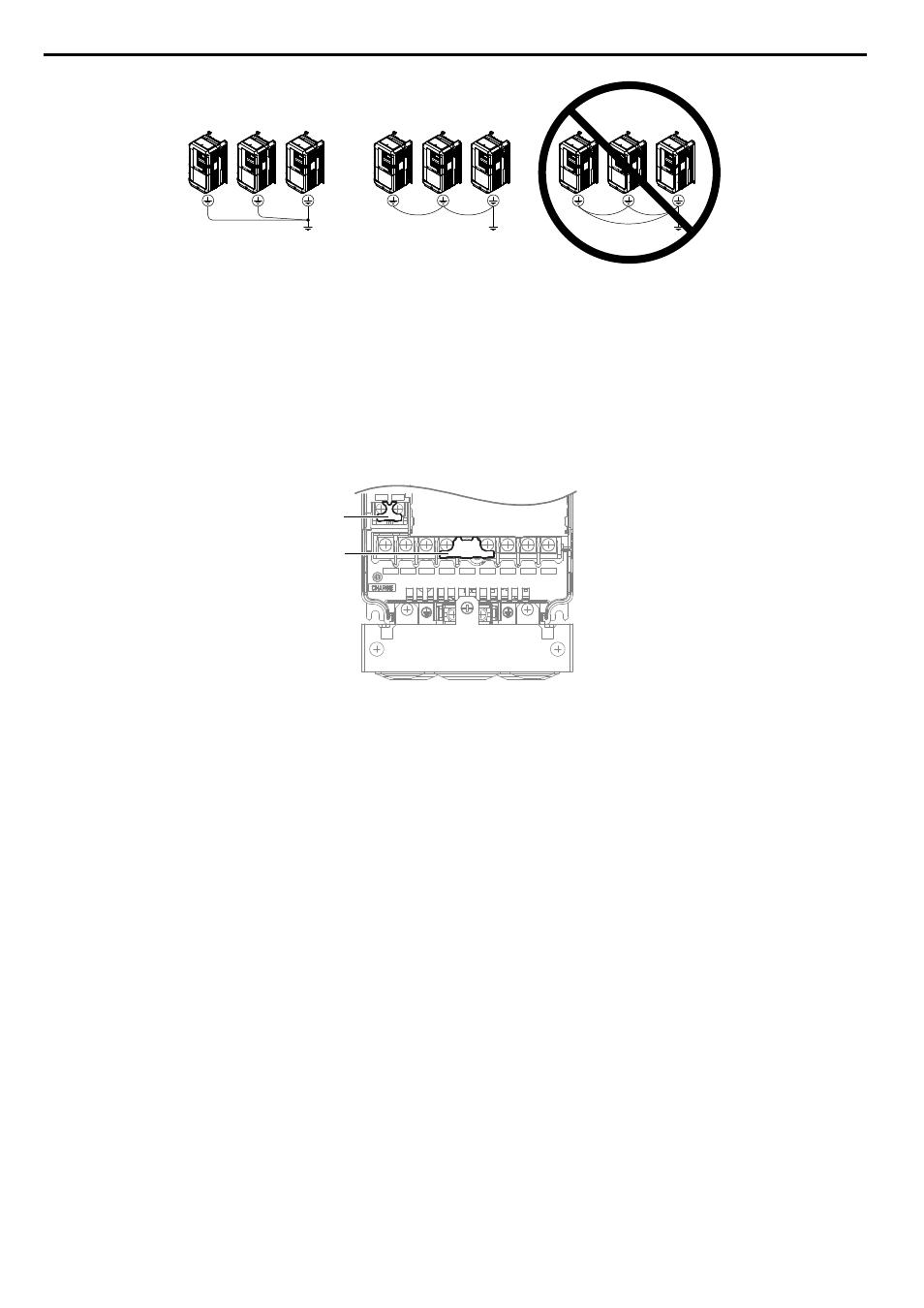

Figura 3.24 Cableado de múltiples variadores
n Cableado del circuito principal
ADVERTENCIA! Peligro de descarga eléctrica. Desconecte el suministro eléctrico del variador antes de realizar el cableado de los
terminales del circuito principal. No respetar esta indicación puede provocar la muerte o lesiones graves.
Realice el cableado de los terminales del circuito principal una vez que la tarjeta de terminales esté conectada a tierra
correctamente.
En los modelos 2A0004 a 2A0081, 4A0002 a 4A0044 y 5A0003 a 5A0032, se coloca una cubierta sobre el bus de CC y
los terminales del circuito de frenado antes del envío, para ayudar a evitar errores de cableado. Utilice un cortacables para
cortar las cubiertas y adaptarlas a los terminales.
R/L1 S/L2 T/L3 _
+1 +2 U/T1 V/T2 W/T3
B1 B2
A
B
A – Cubierta protectora del circuito de
frenado
B – Cubierta protectora del bus de CC
Figura 3.25 Cubierta protectora para evitar errores de cableado (modelo 5A0011)
n Diagrama de conexión del circuito principal
Refiérase a Diagrama de conexión del circuito principal PAG. 103 al realizar el cableado de los terminales en el circuito
eléctrico principal del variador.
ADVERTENCIA! Peligro de incendio. Los terminales de conexión de las resistencias de frenado son B1 y B2. No conecte las
resistencias de frenado a ningún otro terminal. Si las conexiones del cableado son incorrectas, la resistencia de frenado podría
sobrecalentarse y ocasionar muertes o lesiones graves a causa de un incendio. No respetar estas instrucciones puede causar daños
en el circuito de frenado o en el variador.
3.6 Cableado del circuito principal
