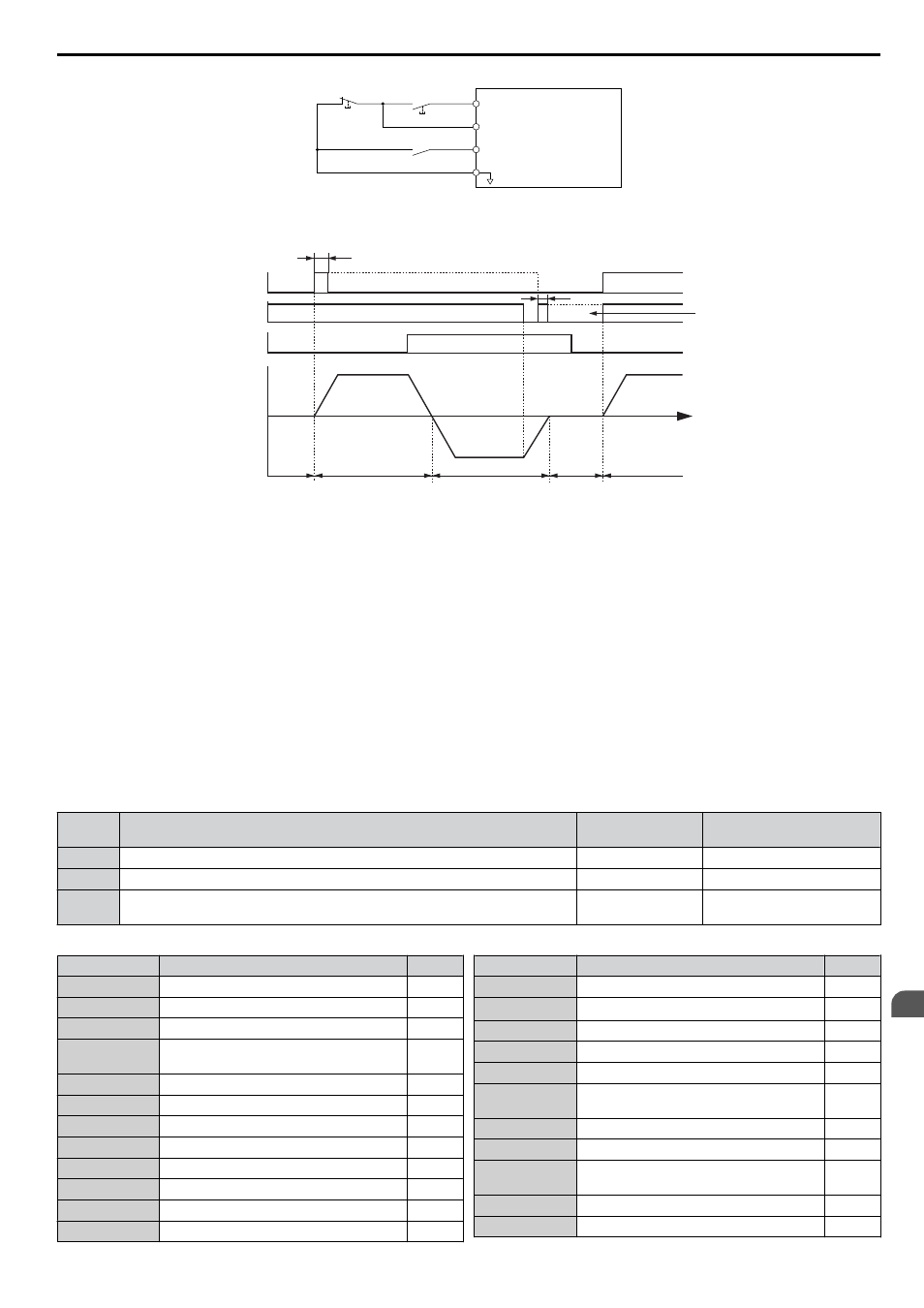

Yaskawa CIMR-AU - Manual (Página 171)

S1
S2
S5
SN
Comando Marcha
(Funciona cuando está cerrado)
VARIADOR Interruptor de paro
(N.C.)
Interruptor de marcha
(N.O.)
Comando Paro (Realiza
el paro cuando está abierto)
ADELANTE/REVERSA
(Entrada de múltiple función)
(H1-05 = 0)
Entrada digital estándar común
Figura 4.25 Diagrama del cableado de la secuencia de tres hilos
Figure 5.61
2 ms mín.
Comando de
Marcha
Puede estar
ON
(encendido)
u OFF
(apagado)
2 ms mín.
ON (reversa)
Adelante Paro Reversa Paro
Puede ser ON u OFF
OFF
(hacia adelante)
Adelante
Velocidad del motor
Comando de
marcha hacia
adelante/reversa
Comando de
Paro
Figura 4.26 Secuencia de 3 Hilos
Nota: 1. El comando de Marcha debe cerrarse durante más de 2 min.
2. Si el comando de Marcha está activo durante el encendido y b1-17 = 0 (no se permite el comando de Marcha durante el encendido),
el LED de Marcha destella para indicar que las funciones de protección están en funcionamiento. Si la aplicación así lo requiere,
configure b1-17 en 1 para emitir automáticamente el comando de Marcha tras el encendido del variador.
ADVERTENCIA! Peligro por movimiento repentino. Asegúrese de que los circuitos de arranque/paro y de seguridad estén cableados
correctamente y en buen estado antes de aplicar energía al variador. No respetar esta indicación puede ocasionar la muerte o lesiones
graves a causa del movimiento del equipo.
ADVERTENCIA! Peligro por movimiento repentino. El variador puede arrancar inesperadamente en dirección reversa luego del
encendido si está cableado para la secuencia de 3 hilos pero configurado para la secuencia de 2 hilos (predeterminado). Asegúrese
de que b1-17 esté configurado en "0" (el variador no acepta que el comando de Marcha esté activo durante el encendido). Al inicializar
el variador, utilice la inicialización de 3 hilos. No respetar esta indicación puede ocasionar la muerte o lesiones graves a causa del
movimiento del equipo.
n H2-01 a H2-03: Selección de la Función de los Terminales M1-M2, M3-M4 y M5-M6
El variador contiene tres terminales de salida de múltiple función. La Tabla 4.26 enumera las funciones disponibles para
estos terminales usando H2-01, H2-02 y H2-03.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
H2-01 Selección de la Función de los Terminales M1-M2 (relé) 0 a 192 0: Durante la marcha
H2-02 Selección de la Función de los Terminales M3-M4 (relé) 0 a 192 1: Velocidad cero
H2-03 Selección de la Función de los Terminales M5-M6 (relé) 0 a 192
2: Concordancia de velocidad
1
Tabla 4.26 Configuraciones de terminales de salida digital de múltiple función
Configuración Función Página
0 Durante la Marcha —
1 Velocidad Cero —
2 Concordancia de Velocidad 1 172
3
Concordancia de Velocidad 1 Configurada
por el Usuario
172
4 Detección de Frecuencia 1 —
5 Detección de Frecuencia 2 —
6 Variador Listo —
7 Baja Tensión del Bus de CC —
8 Durante el Bloqueo de Base (N.O.) —
9 Fuente de Referencia de Frecuencia —
A Fuente del Comando de Marcha —
B Detección de Torque 1 (N.O.) —
Configuración Función Página
C Pérdida de Referencia de Frecuencia —
D <1> Falla de la Resistencia de Frenado —
E Falla —
F Modo Deshabilitado —
10 Falla Secundaria —
11
Comando de Restablecimiento de Falla
Activo
—
12 Salida del Temporizador —
13 Concordancia de Velocidad 2 —
14
Concordancia de Velocidad 2 Configurada
por el Usuario
—
15 Detección de Frecuencia 3 —
16 Detección de Frecuencia 4 —
4.6 Configuración básica del variador
YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido 171
4
Prog. de arranque y operación
