n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.12 Modelos 2A0030 y 2A0040, 4A0018 y 4A0023 y 5A0011
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
2A0030
200
117.1 261.5 378.6 92.3 194.4 286.7 4.2 (9.2)
2A0040 144.5 292.8 437.3 104.8 213.8 318.6 4.2 (9.2)
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
4A0018
400
108.0 177.3 285.3 85.7 135.4 221.1 4.1 (9.0)
4A0023 138.1 215.9 354.0 97.0 149.9 246.9 4.1 (9.0)
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
5A0011 600 88.0 56.1 144.1 49.5 110.9 160.4 4.1 (9.0)
n Especificaciones de terminales tipo brida y cableado
0.1
(2.5)
El calibre de los cables y los torques de ajuste
son idénticos a los de los modelos estándar.
Unidad: in. [mm]
2x0.20=0.4
(10.2)
2x0.20=0.4
(10.2)
10x0.197=1.97
(50)
11x0.197=2.17
(55)
10x0.197=1.97
(50)
0.4
(10.2)
0.4
(10.2)
TERMINALES DEL
CIRCUITO DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
(2) TERMINALES DE
PUESTA A TIERRA
0.71
(18)
A
2.05
(52)
0.11
(2.8)
0.43
(10.9)
0.27
(6.8)
8x0.531=4.25
(108)
0.22
(5.5)
0.1
(2.5)
1.34
(34)
1.02
(26)
0.44
(11.1)
0.96 (24.5)
2.32 (59)
2.02 (51.4)
2.73
(69.2)
0.36
(9.2)
3.98
(101.1)
5.14
(130.6)
0.36
(9.2)
2.64
(67)
0.21
(5.3)
5.17
(131.2)
SECCIÓN A-A
A

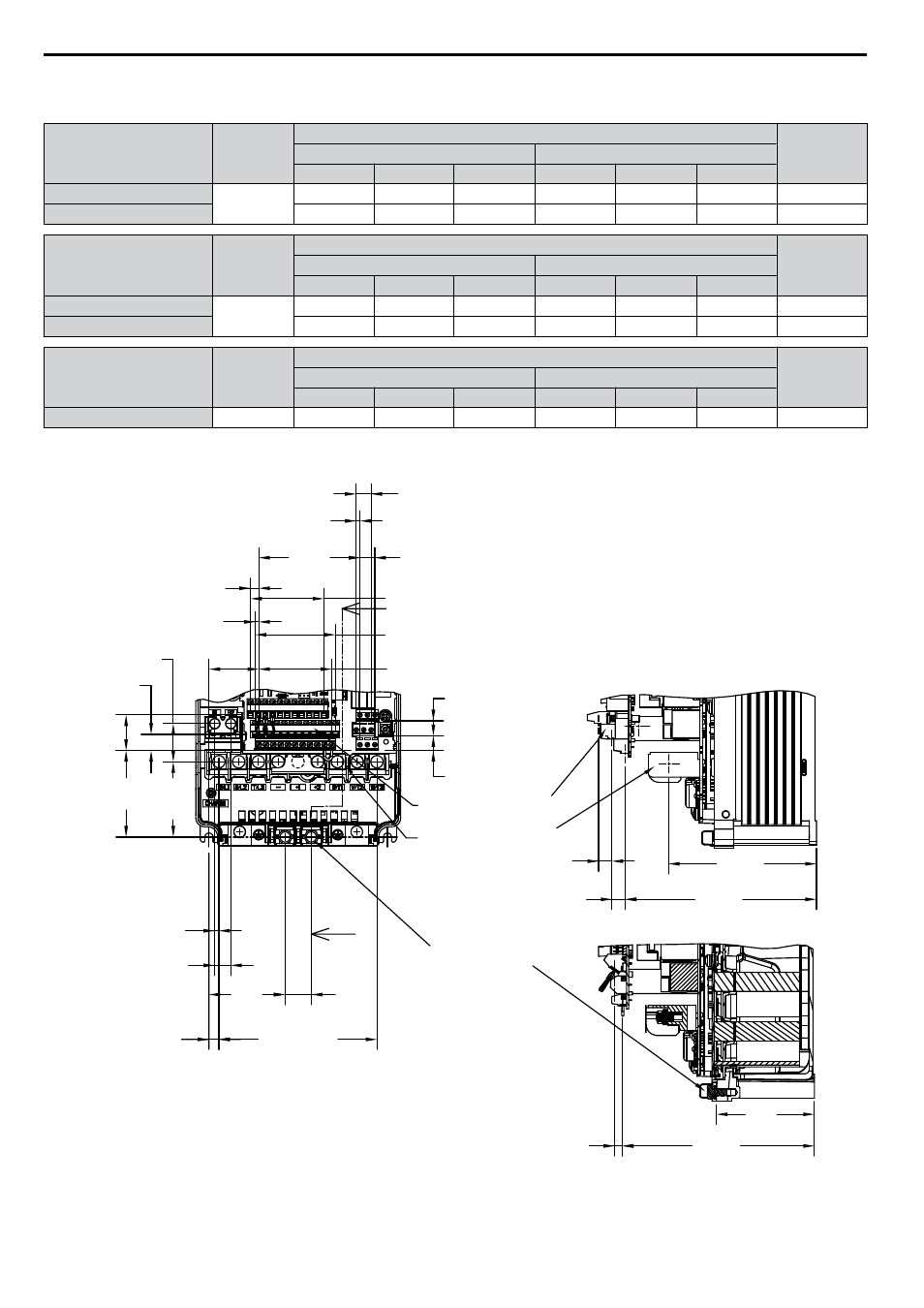

Figura 2.16 Modelos 2A0030 y 2A0040, 4A0018 y 4A0023, y 5A0011
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
