Modelo de variador
Clase de
tensión
Tipo de
entrada
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
4A0058
400
6 pulsos 215 471 686 170 349 519 23 (50.6)
4T0058 <1> 12 pulsos 197 453 650 159 341 500 21 (46.2)
<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02.
n Especificaciones de terminales tipo brida y cableado
El calibre de los cables y los torques de ajuste
son idénticos a los de los modelos estándar.
(2) TERMINALES
DE PUESTA A TIERRA
Unidad: in. [mm]
TERMINALES DEL
CIRCUITO DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
SECCIÓN A-A

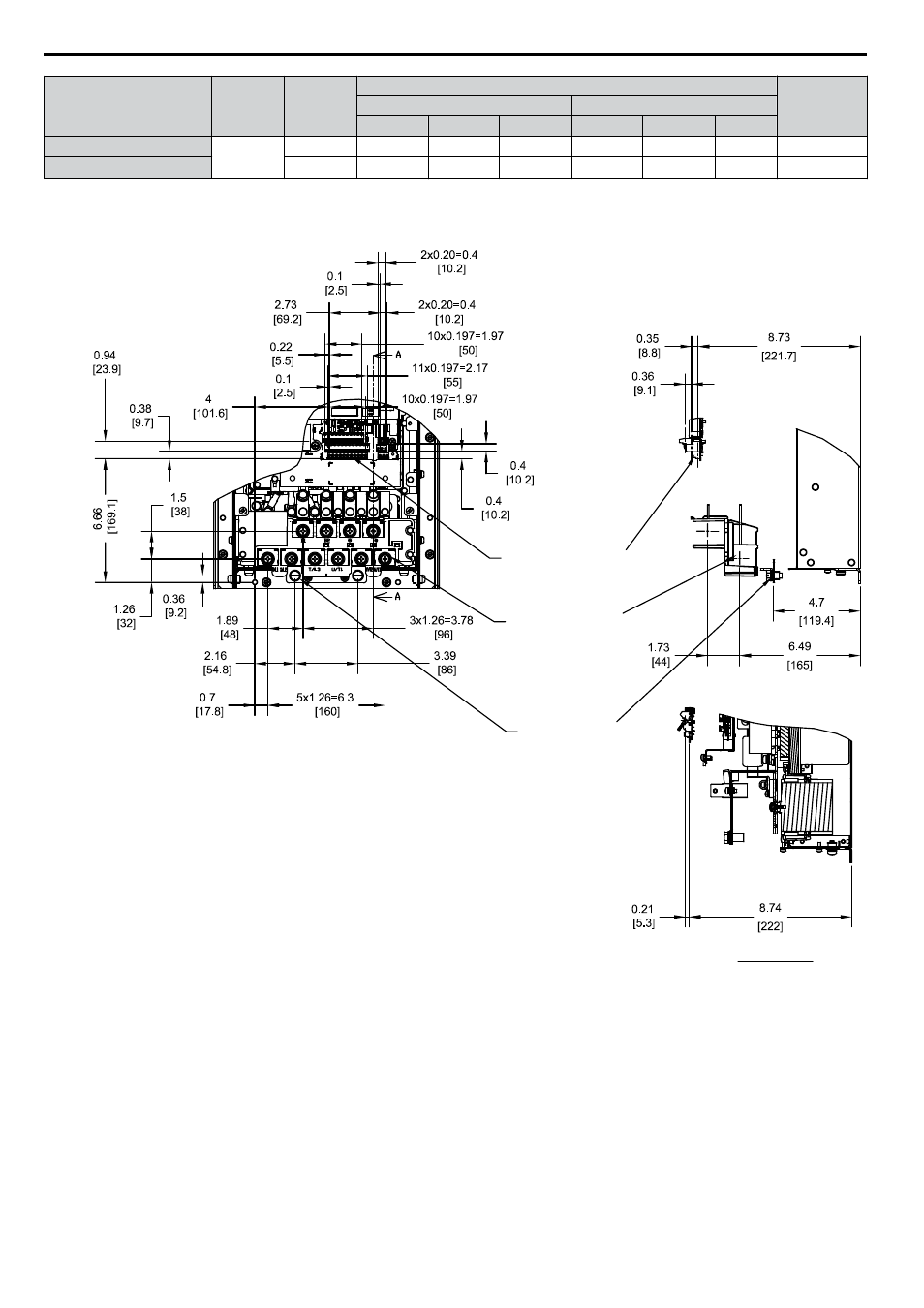

Figura 2.29 Modelos 2A0110 y 4A0058
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
