2.1 Instalación mecánica
Esta sección detalla las especificaciones, procedimientos y el entorno para la instalación mecánica apropiada del variador.
u Ambiente de instalación
Para lograr una vida útil óptima del variador, instálelo en un entorno acorde con las especificaciones de la Tabla 2.1 .
Tabla 2.1 Ambiente de instalación
Entorno Condiciones
Área de instalación Interiores
Temperatura ambiente
Gabinete IP20/NEMA tipo 1: -10 °C a +40 °C (14 °F a 104 °F)
Gabinete IP00/tipo abierto: -10 °C a +50 °C (14 °F a 122 °F)
La confiabilidad del variador mejora en entornos sin fluctuaciones amplias de temperatura.
Cuando utilice el variador en un panel cerrado, instale un ventilador de enfriamiento o un aire acondicionado en la
zona, para garantizar que la temperatura del aire dentro del panel cerrado no supere los niveles especificados.
No permita que se forme hielo sobre el variador.
Humedad 95% o menos de humedad relativa y sin condensación
Temperatura de
almacenamiento
-20 °C a +60 °C (-4 °F a +104 °F)
Área circundante
Instale el variador en un área sin lo siguiente:
• Brumas de aceite y polvo
• Virutas metálicas, aceite, agua u otros materiales extraños
• Materiales radioactivos
• Materiales combustibles (por ejemplo, madera)
• Gases y líquidos nocivos
• Vibraciones excesivas
• Cloruros
• Luz solar directa
Altitud 1000 m (3281 ft.) o menor, hasta 3000 m (9843 ft.) con disminución de la capacidad.
Vibraciones
10 a 20 Hz a 9.8 m/s 2 (32.15 ft/s 2 ) <1>
20 a 55 Hz a 5.9 m/s 2 (19.36 ft/s 2 ) (Modelos 2A0004 a 2A0211, 4A0002 a 4A0165 y 5A0003 a 5A0099) o
2.0 m/s 2 (6.56 ft/s 2 ) (Modelos 2A0250 a 2A0415, 4A0208 a 4A1200 y 5A0125 a 5A0242)
Orientación Instale el variador en posición vertical, para lograr un enfriamiento óptimo.
<1> Los modelos 4A0930 y 4A1200 poseen una capacidad nominal de 5.9 m/s 2 (19.36 ft/s 2 )
AVISO: Evite colocar los dispositivos periféricos del variador, transformadores o demás artefactos electrónicos cerca del variador, ya
que el ruido que se genera puede producir un funcionamiento defectuoso. Si estos dispositivos deben usarse cerca del variador, tome
las medidas apropiadas para proteger el variador contra el ruido.
AVISO: Evite que elementos extraños, tales como virutas de metal o recortes de cables, caigan dentro del variador durante la
instalación. No respetar estas normas pueden causar daños al variador. Coloque una cubierta temporal sobre el variador durante la
instalación. Quite la cubierta temporal antes de activar el variador, ya que esta reduce la ventilación y puede causar el
sobrecalentamiento de la unidad.
u Orientación y espaciado de la instalación
AVISO: Instale el variador en posición vertical, como se ilustra en la Figura 2.1 . No respetar estas instrucciones puede dañar el variador
debido a una refrigeración inadecuada.

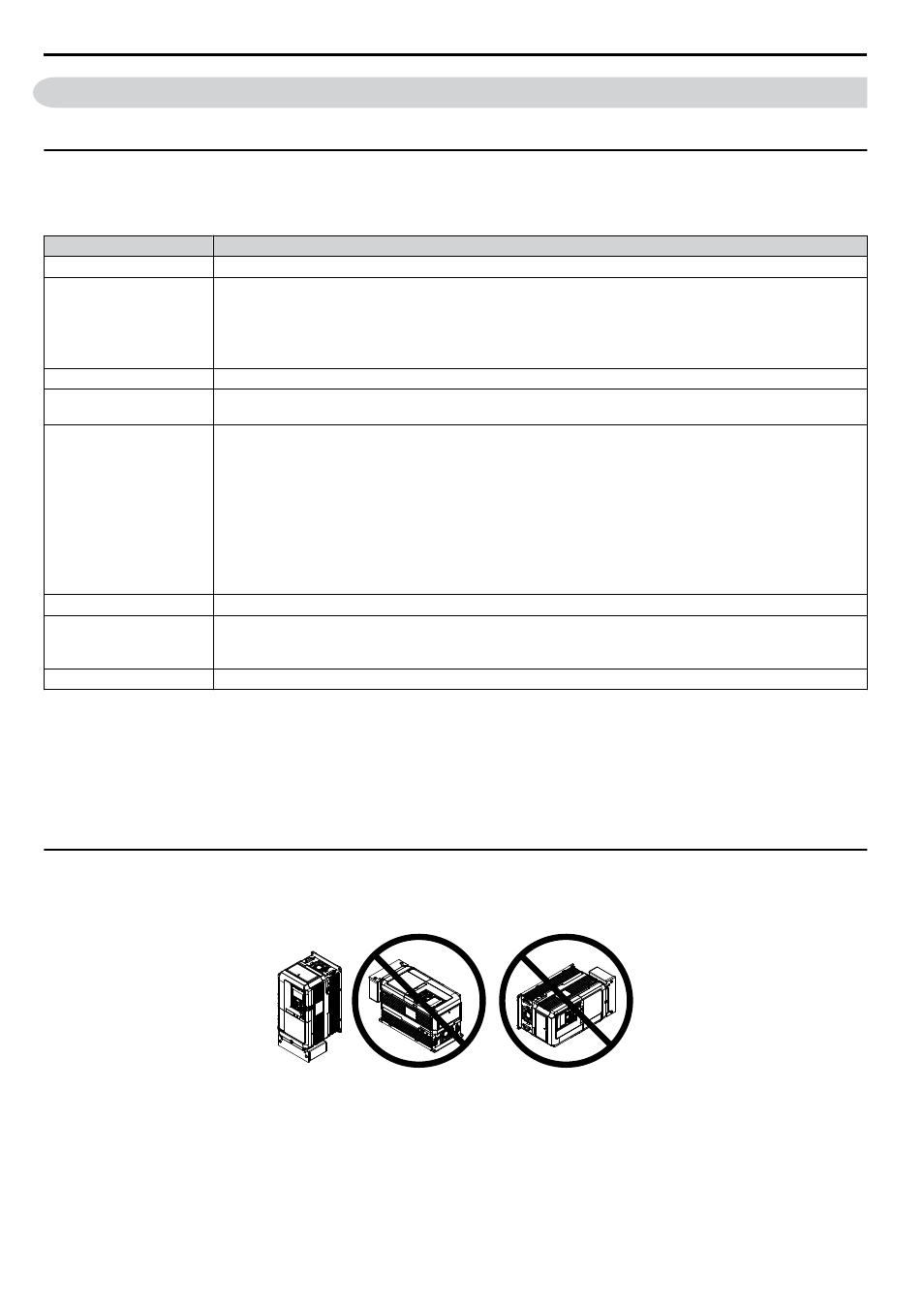

Figura 2.1 Corrija la orientación de la instalación
AVISO: Instale el variador en posición vertical, según lo especificado en el manual. No respetar estas instrucciones puede dañar el
variador debido a una refrigeración inadecuada.
