n Especificaciones de terminales tipo brida y cableado
El calibre de los cables y los torques de ajuste
son idénticos a los de los modelos estándar.
Unidad: in. [mm]
TERMINALES DEL
CIRCUITO DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
(2) TERMINALES DE
PUESTA A TIERRA
SECCIÓN A-A

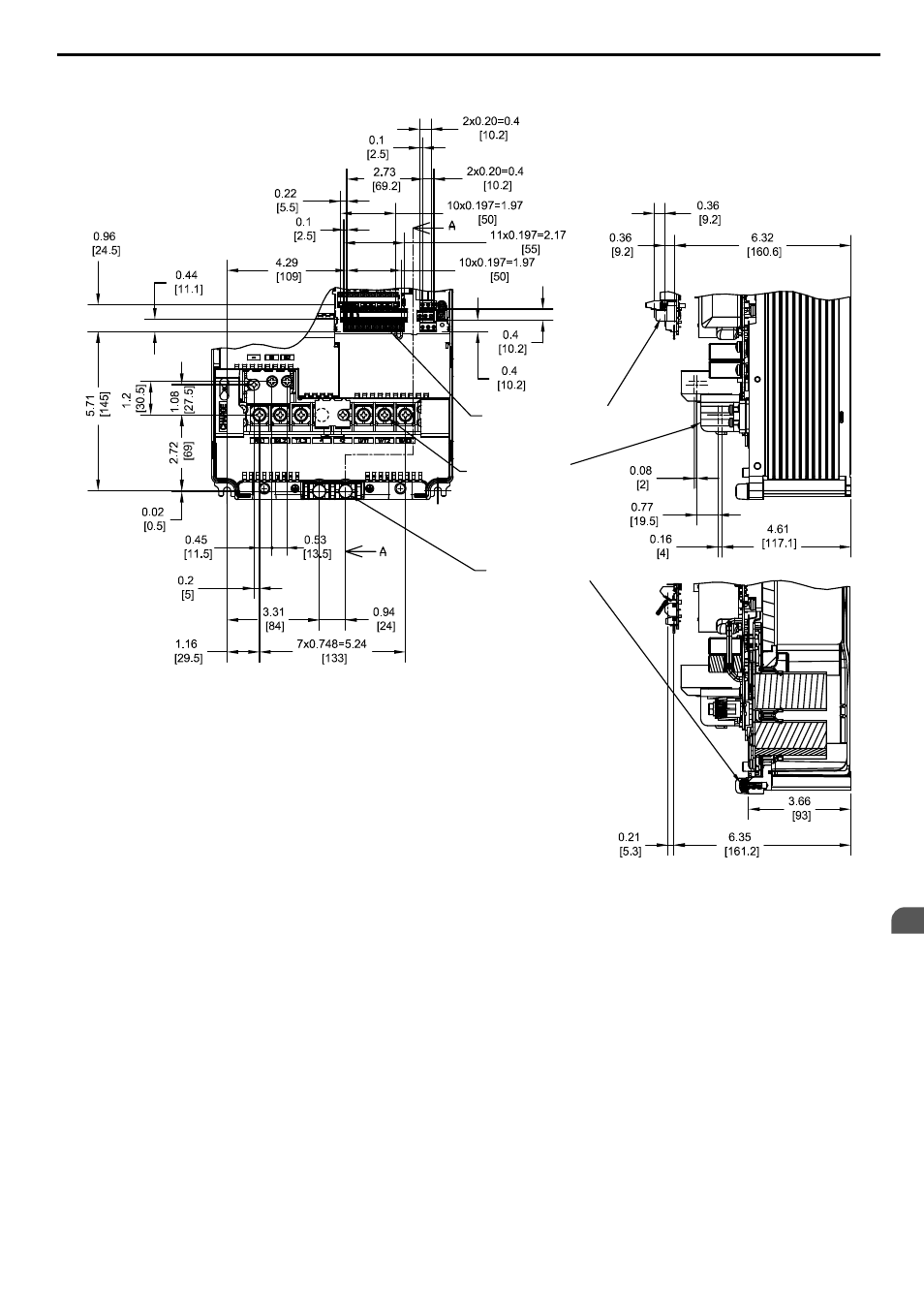

Figura 2.26 Modelos 4A0044, 5A0027 y 5A0032
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
