u Modelos tipo brida 2A0030 y 2A0040, 4A0018 y 4A0023 y 5A0011
n Dimensiones exteriores y de montaje del modelo tipo brida
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
Unidad: in. [mm]
(6) ORIFICIOS DE MONTAJE PARA TORNILLOS N.º 10 [M5]
VISTA FRONTAL
AIRE
DIM. DE MONTAJE VERTICAL
DIM. DE MONTAJE VERTICAL
DIM. DE MONTAJE HORIZONTAL
DIM. DE MONTAJE HORIZONTAL
[2] VENTILADORES EXTERNOS DE ENFRIAMIENTO
AIRE

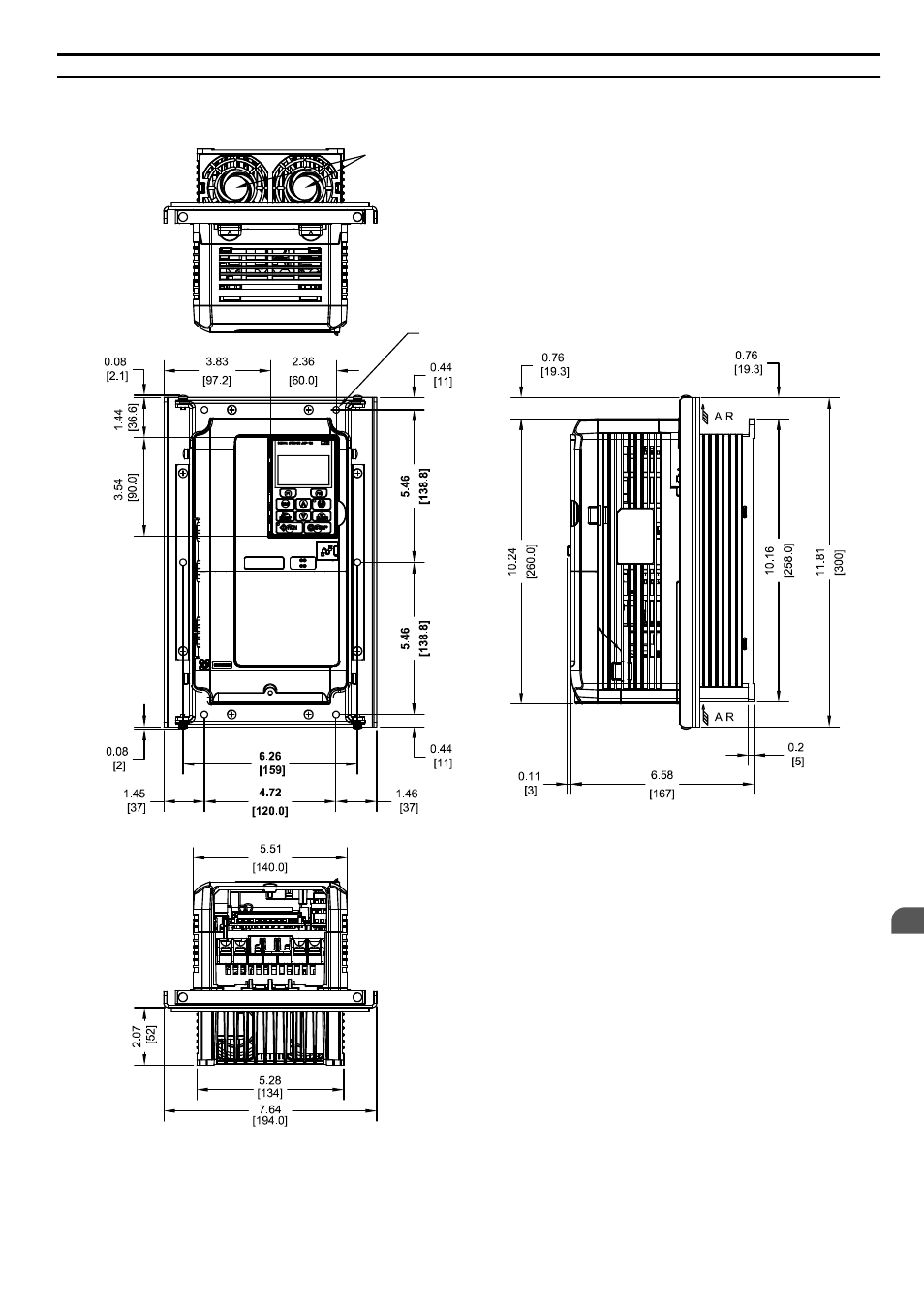

Figura 2.15 Modelos 2A0030 y 2A0040, 4A0018 y 4A0023 y 5A0011
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido 49
2
Instalación mecánica
