Yaskawa CIMR-AU - Manual (Página 75)

u Modelos tipo brida 2A0169 y 2A0211, 4o0139 y 4o0165, y 5A0062 a 5A0099
n Dimensiones exteriores y de montaje del modelo tipo brida
DETALLES DE IZAJE Y DE LOS CÁNCAMOS
(2) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
(12) ORIFICIOS DE MONTAJE
PARA TORNILLOS DE 1/4 in. [M6]
ROSCA M8
VISTA FRONTAL
AIRE
AIRE
Unidad: in. [mm]
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
NOTA: Se necesita una barra de separación, para evitar daños durante el izaje.
(2) SOPORTES DE MONTAJE
UTILIZADOS DURANTE EL
TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA
INSTALACIÓN
DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL
DIM. DE MONT
AJE VER
TICAL
DIM. DE MONT
AJE VER
TICAL
DIM. DE MO
N TAJE VER
TICAL

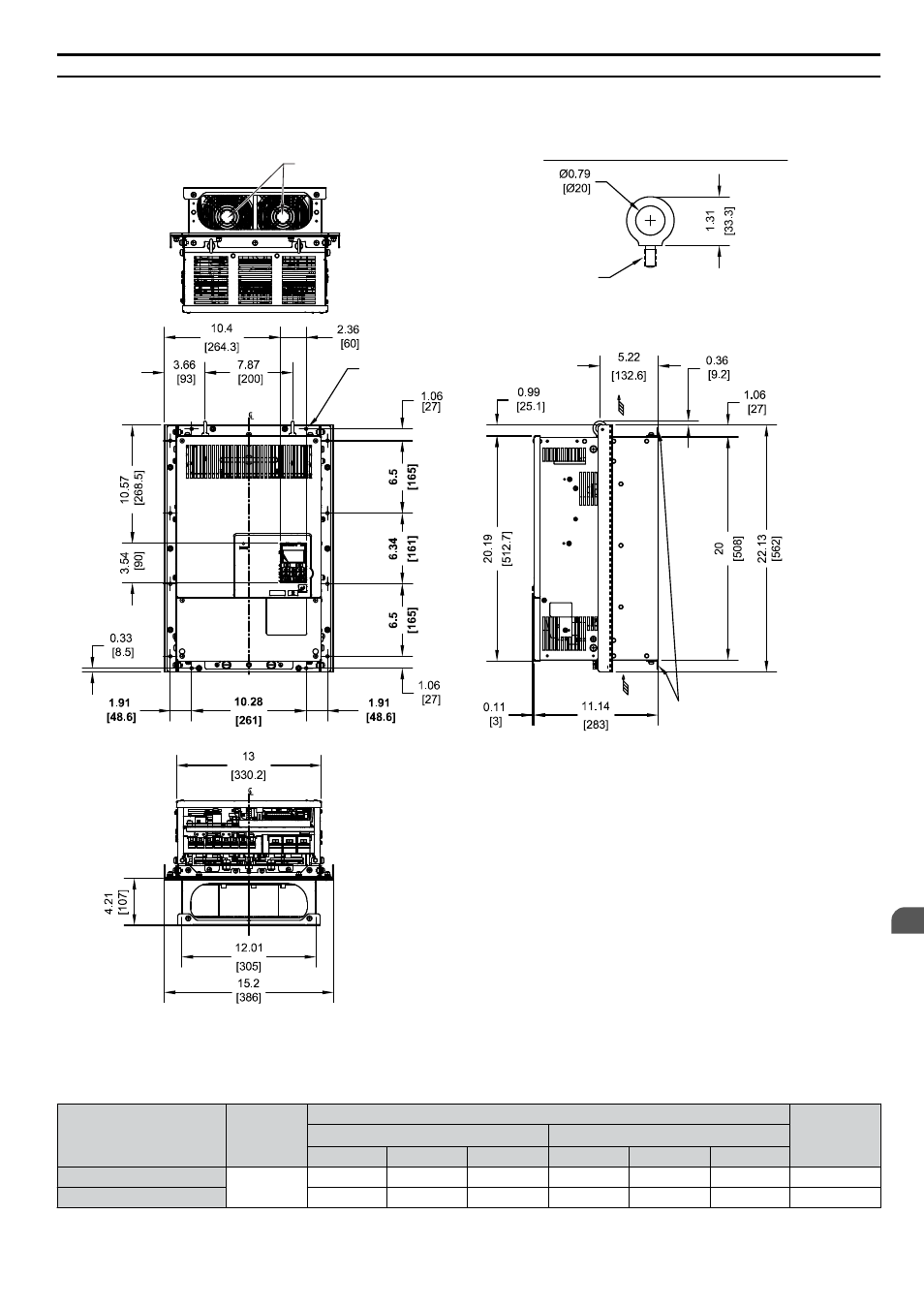

Figura 2.40 Modelos 2A0169 y 2A0211, 4o0139 y 4o0165, y 5A0062 a 5A0099
n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.22 Modelos 2A0169 y 2A0211, 4o0139 y 4o0165, y 5A0062 a 5A0099
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = <1> )
Interno Externo Total Interno Externo Total
2A0169
200
380 1014 1394 306 816 1122 41 (90.2)
2A0211 473 1218 1691 378 976 1354 42 (92.4)
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido 75
2
Instalación mecánica
